СБОРКА

2. Снимите барашек А вместе с шайбой и болтом с ушком, крепящиеся слева нижней

рукоятки. Смотрите рисунок 1. Не снимайте болт с кронштейна рычага управления

разгрузочным желобом.

3. Поднимите верхнюю скобу управления, следуя указаниям на рисунке 3.

Верхняя скоба должна находиться на одной линии с нижней скобой.

4. Вставьте болт с ушком в нижнее отверстие, имеющееся на обеих рукоятках (нижней и

верхней) слева, наденьте шайбу и затяните барашек А, снятый ранее. Смотрите рисунок 2.

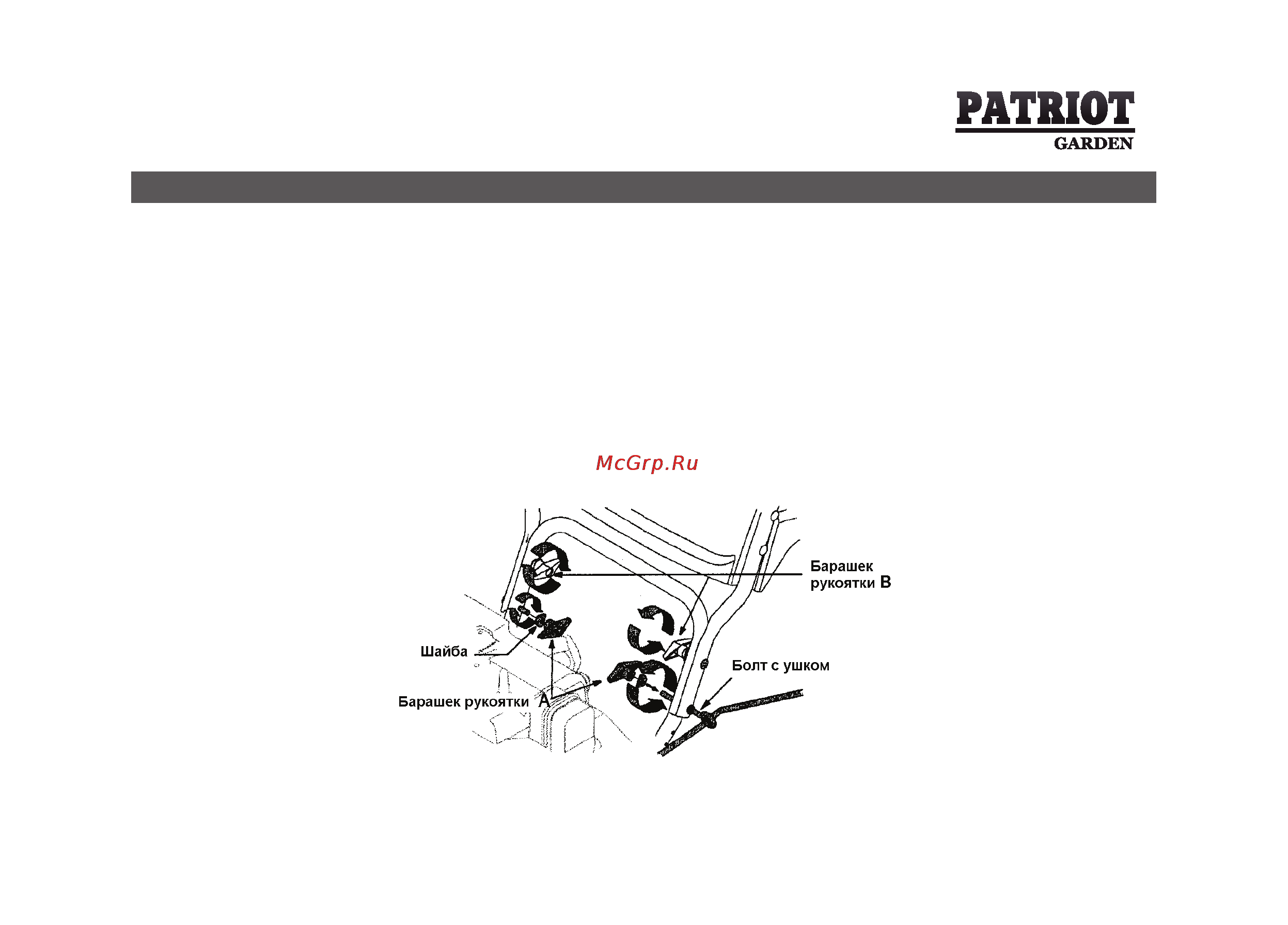

Рисунок 2
