5.3.3 CABO ELÉCTRICO
No caso em que resulte necessário prolongar o cabo eléctrico de alimentação, é preciso vericar que seja de
boa qualidade e de secção adequada em relação ao seu comprimento e à potência do motor.
A junção deve ser realizada segundo as regras de arte por pessoal competente e com material que garanta o
isolamento perfeito entre os condutores, hermeticidade e impermeabilidade no tempo.
Se resultar necessário substituir o cabo eléctrico, a operação deve ser realizada por pessoal especializado,
utilizando exclusivamente cabo do tipo H07RN-F. O cabo está predisposto para a ligação tipo M de acordo com
a norma EN 60335-1 (CEI 61-50).
5.3.4 CONTROLO DO SENTIDO DE ROTAÇÃO
A electrobomba monofásica gira sempre no sentido correcto.
Para vericar o sentido de rotação correcto de uma electrobomba trifásica, antes da instalação agir da seguinte
forma:
- inclinar a electrobomba num lado ou mantê-la suspensa em segurança, com um meio
de elevação adequado.
- Pôr em funcionamento a electrobomba por um breve instante e observar o sentido
do contra-golpe ao arranque. Trabalhar em condições de segurança máxima,
certicando-se de que o contra-golpe não possa gerar perigo.
O sentido de rotação correcto corresponde a um contra-golpe anti-horário olhando de cima
(g. 12).
Se o sentido de rotação não estiver correcto, é preciso desligar a corrente e inverter entre
eles dois dos três condutores de fase. O sentido de rotação deve ser vericado sempre
que a electrobomba for desligada electricamente ou for preciso intervir por falta de fase.
Atenção! O funcionamento com sentido de rotação inverso produz uma sobrecarga para o
motor e pode danicar gravemente a electrobomba.
Se o sentido de rotação de uma electrobomba monofásica resultar errado, é preciso deixar
de utilizá-la e informar imediatamente o revendedor ou contactar a Repartição Técnica da
Dab Pumps.
5.3.5 PROTECÇÕES PARA A SALVAGUARDA DA ELECTROBOMBA
Para condições de funcionamento especiais e por encomenda, as
electrobombas série FEKA - FECA RC da DN65 até à DN150 podem ser
equipadas com sondas bimetálicas de protecção térmica colocadas no
enrolamento do motor e sondas com sensor para a detecção de eventuais
inltrações de água na câmara de vedação do óleo que se encontra entre
bomba e motor.
Sondas térmicas bimetálicas
As sondas bimetálicas são interruptores inseridos no enrolamento
do motor que se activam, abrindo-se, para interromper o circuito de
alimentação eléctrica quando for ultrapassado um determinado valor de
temperatura julgado perigoso para o funcionamento correcto do motor.
Passado o tempo necessário para o arrefecimento, as lâminas bimetálicas
irão restabelecer automaticamente o contacto e irão pôr em funcionamento a
electrobomba. Esquemas de ligação na g. 13.
As sondas térmicas bimetálicas fornecem uma protecção adicional do motor
e portanto não isentam da adopção, no quadro de comando, de relé térmico
diferencial contra uma sobrecarga prolongada ou a falta de fase.
Sondas de sensor
As sondas de sensor inseridas na câmara de óleo de vedação entre bomba e
motor levantam a eventual presença de água no óleo quando a percentagem de
água ultrapassar o valor preestabelecido.
No caso de activação, os instrumentos, que se encontram geralmente no quadro
de comando e estão ligados às sondas, irão fornecer uma sinalização de alarme
acústico, luminoso ou, quando necessário, mandarão parar a electrobomba.
Esquemas de ligação na g. 14

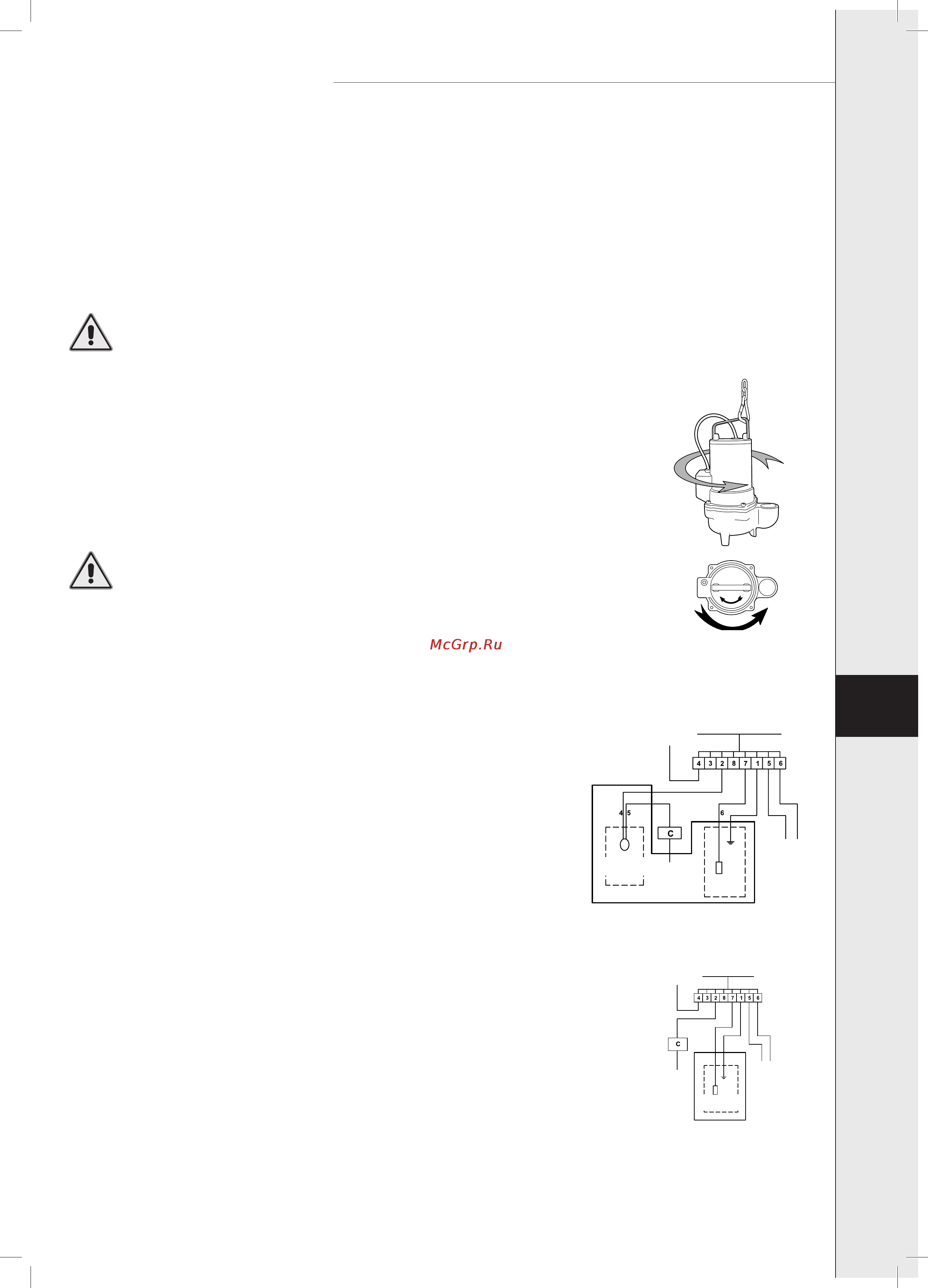

Fig. 12
Contra-golpe
RELÉ CONTROLO ÓLEO
E SONDA TÉRMICA
Alimentação
50-60 Hz
24V AC
SONDA ÓLEO
C= CONTACTOR COMANDO BOMBA
4-5-6 = NUMERAÇÃO DOS FIOS DO CABO
Fig. 13 Ligação da sonda térmica
Alimentação
50-60 Hz
24V AC
SONDA
ÓLEO
RELÉ CONTROLO ÓLEO
C= CONTACTOR COMANDO BOMBA
Fig. 14
Ligação da sonda de nível
SONDA
TÉRMICA
