Patriot Garden 761 DDE [53/70] Обслуживание и регулировка

ОБСЛУЖИВАНИЕИРЕГУЛИРОВКА

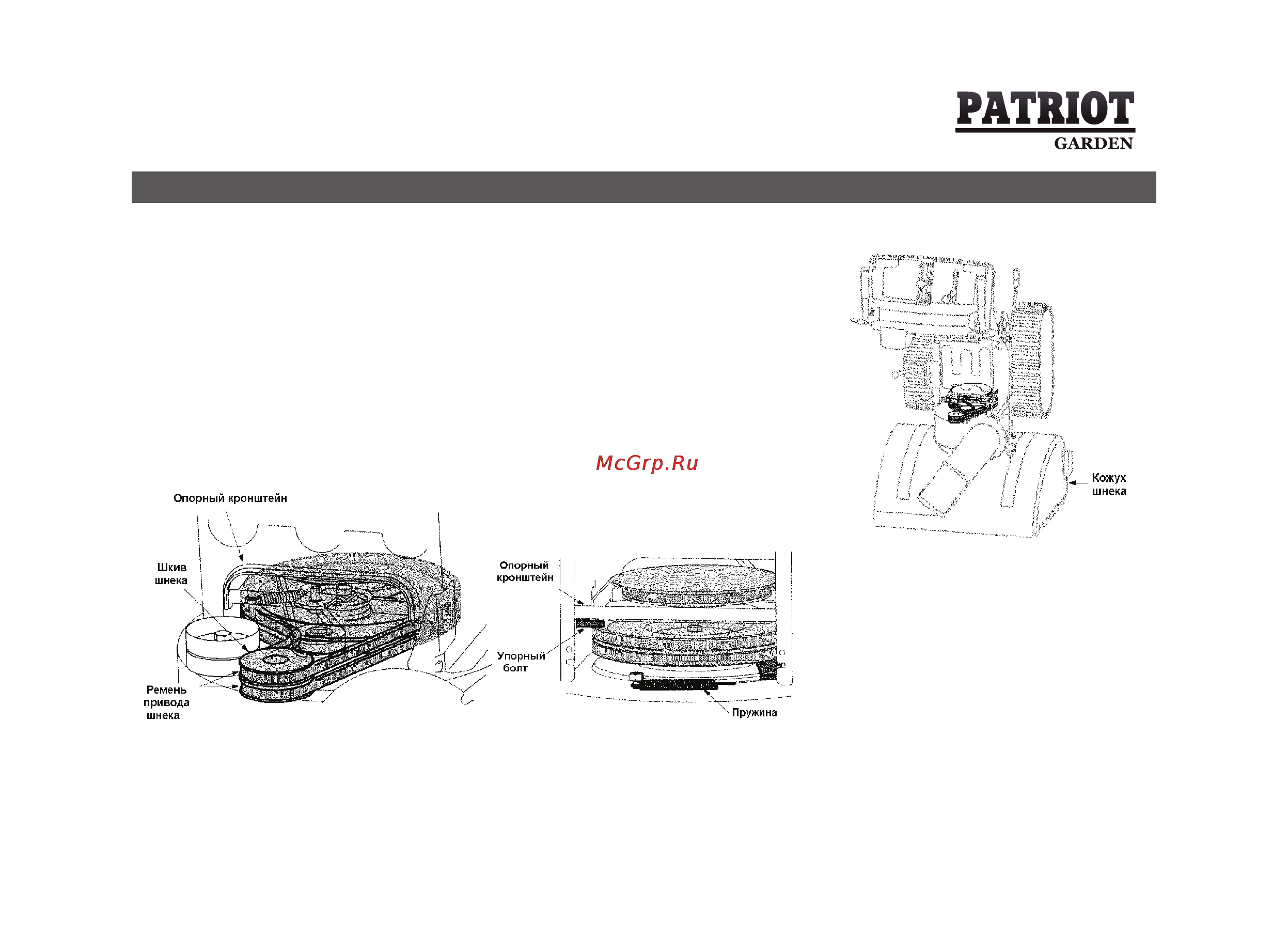

Рисунок 13

Рисунок 15Рисунок 14

9. Приподнимитеприводнойременьшнека, азатемстащитеегосошкива. Повторитеэто

действиеспереднимприводнымремнемшнека. Смотритерисунок 14.

10. Заменитеобаприводныхремняшнека.

5. Выньтесаморезыизрамыснизуснегоуборщикаиснимите

кожухшнека.

6. Стянитепереднийизаднийприводныеремнишнекасо

шкива. Смотритерисунок 14.

7. Отцепитепружинусболтанакожухешнека, чтобыослабить

натяжениеремня. Смотритерисунок 15.

8. Отведитеупорныйболтдотехпор, покаопорныйкронштейн

несоприкоснетсясошкивомшнека. Смотритерисунок 15.
