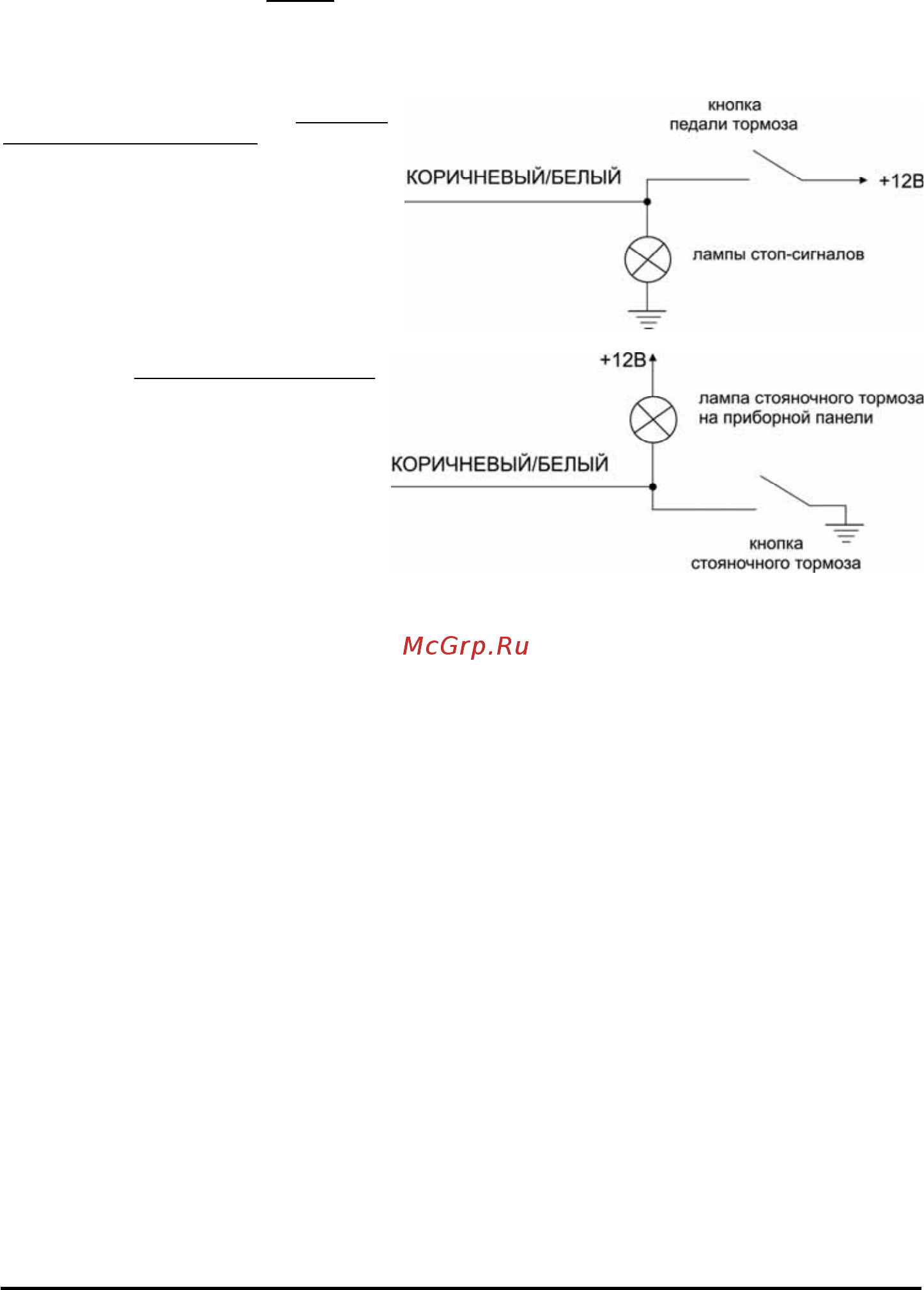

КОРИЧНЕВЫЙ БЕЛЫЙ ВХОД ПЕДАЛИ ТОРМОЗА ВХОД РУЧНОГО ТОРМОЗА ВНИМАНИЕ Для обеспечения работы системы дистанционного запуска двигателя автомобиля КОРИЧНЕ ВЫЙ БЕЛЫЙ провод системы должен быть подключен к цепи стоп сигналов автомобиля для автоматиче ской коробки передач или к концевому выключателю ручного тормоза для ручной коробки передач Данный вход системы используется в первую очередь для блокировки запуска двигателя при нажатой пе дали тормоза при отключении ручного тормоза и для глушения двигателя работающего под управлением системы дистанционного запуска кнопка Подсоединение В автомобиле с автома педали тормоза тической коробкой передач подсоедините КОРИЧНЕВЫЙ БЕЛЫЙ провод системы к проводу идущему от стоп сигналов автомо КОРИЧНЕВЫЙ БЕЛЫЙ биля на котором появляется 12 В при на жатии педали тормоза 12В лампы стоп сигналов 12В В автомобиле с ручной коробкой передач подсоедините КОРИЧНЕВЫЙ БЕЛЫЙ про вод системы к проводу замыкающемся на массу при взведении ручного тормоза лампа стояночного тормоза на приборной панели КОРИЧНЕВЫЙ БЕЛЫЙ кнопка стояночного тормоза ФИОЛЕТОВЫЙ ПРОВОД ТРИГГЕР ПРОВОДНОГО ЭЛЕКТРОПРИВОДА ДВЕРИ ЗОНА ОХРАНЫ 3 ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ 5 ти 1 Замыкание ФИОЛЕТОВОГО провода на 12В при открывании двери автомобиля при включенном режи ме охраны обеспечивает немедленное срабатывание системы Подсоединение триггера двери также необ ходимо для обеспечения работы функции пассивной постановки на охрану и ряда других охранных и сер висных функций системы Подсоединение Если выключатель внутрисалонного освещения имеет на выходе 12В при открывании двери большинство автомобилей Ford ГАЗ Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из штатных концевых выключателей В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди нить только к одному концевому выключателю независимо от количества дверей в автомобиле ВНИМАНИЕ Не используйте ФИОЛЕТОВЫЙ провод полярности См подключение КОРИЧНЕВОГО провода ниже если концевые выключатели дверей отрицательной 2 Если в автомобиле используются концевые выключатели дверей отрицательной полярности ФИОЛЕТО ВЫЙ провод может быть также запрограммирован как вход для подключения 5 проводного электроприво да программируемая функция 2 2 В этом случае при замыкании ФИОЛЕТОВОГО провода на 12 В сис тема будет автоматически подавать импульс для отпирания дверей автомобиля а при отключении от 12 В импульс для запирания дверей автомобиля но только при выключенном режиме охраны Использование данной мости использования электропривод в двери пирании или отпирании томобиля функции позволит Вам реализовать функцию центрального замка без необходи дополнительного модуля достаточно будет только установить один 5 проводный водителя и 2 проводные электроприводы в остальных дверях После этого при за двери водителя система будет автоматически запирать или отпирать все двери ав Подсоединение Среди проводов 5 проводного электропривода установленного в двери водителя найди те провод соответствующий общему контакту встроенной в электропривод контактной группы Подсоеди ните к нему ФИОЛЕТОВЫЙ провод системы Затем найдите провод который замыкается с общим прово дом встроенной контактной группы когда дверь не заперта Подключите этот провод к постоянному пита нию 12В автомобиля Третий провод встроенной контактной группы заизолируйте Saturn Marketing Ltd ALLIGATOR D 1100RSG Инструкция по установке 23
