10. РЕГУЛИРОВКА ДЛЯ РАЗНЫХ ТИПОВ ГАЗА

Перед выполнением следующих операций отключите электропитание от

прибора.

Данная варочная панель испытана для газа метана G20 (2H) под давлением 20

мбар. Для работы на других типах газа необходимо заменить форсунки и

отрегулировать первичный воздух.

Для замены форсунок и регулировки конфорок необходимо демонтировать

панель, как описано в следующем пункте.

10.1 Снятие панели

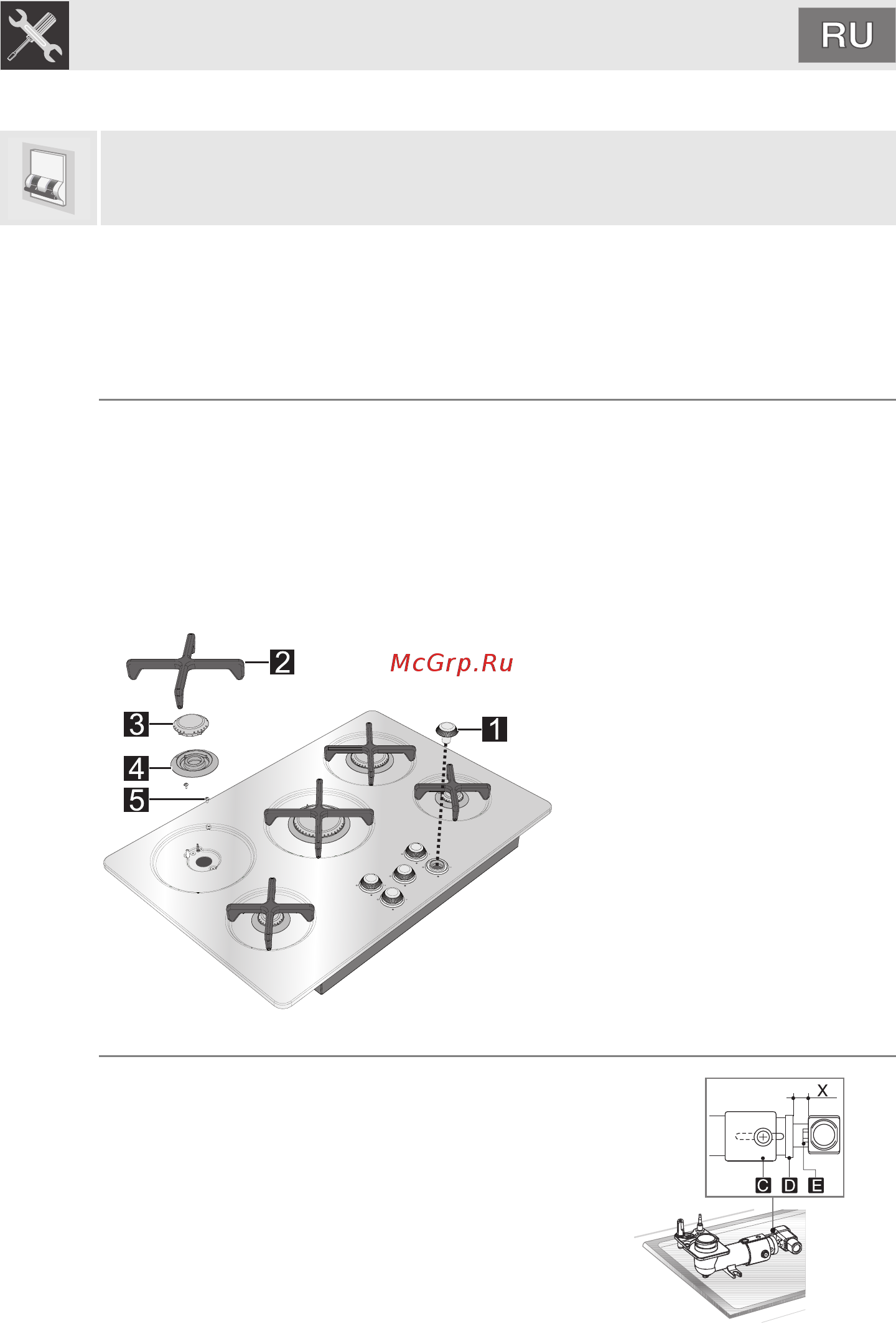

Снимите все компоненты конфорки в той последовательности, которая показана

на следующих рисунках:

• Достаньте все ручки (1), вытягивая их вверх;

• Снимите решетки (2), поднимая их вверх;

• Снимите с панели все элементы конфорки (3 - 4);

• Отвинтите винты (5), которыми крепятся опоры конфорок;

• После снятия всех описанных выше деталей поднимите поверхность для

доступа к конфоркам и газовым кранам.

10.2 Замена форсунок варочной панели

Отвинтите винт С и задвиньте вниз регулятор

воздуха D.

При помощи ключа на 7 мм снимите форсунку Е и

замените ее на подходящую, следуя указаниям,

приведенным в таблицах типов используемого газа.

Момент затяжки форсунки не должен превышать 3 Нм.

Отрегулируйте воздух при помощи регулятора D,

чтобы расстояние соответствовало значению “X”,

приведенному в таблице в параграфе “10.4

Регулировка первичного воздуха”.

Заблокируйте регулятор D, закрутив винт C.
