Champion ST969BS [16/36] Сборка

СБОРКА

ИНСТРУМЕНТЫ,

НЕОБХОДИМЫЕ ДЛЯ СБОРКИ

1 – Нож

2 – Гаечные ключи на 1/2 дюйма (или разво-

дные ключи)

1 – Гаечные ключи на 7/16 дюйма (или раз-

водные ключи)

1 – Гаечный ключ (или разводной ключ)

1 – Плоскогубцы или отвертка (чтобы разо-

гнуть шплинт)

1 – Молоток

1 – Монтировка

ВНИМАНИЕ:

Перед сборкой снегоочистителя необ-

ходимо надеть защитные очки или за-

щитный экран.

СОДЕРЖИМОЕ CУМКИ

КОМПЛЕКТУЮЩИХ

1 – Комплект срезных болтов, 1/4-20 x 1-3/4

дюйма.

1 – Пакет для срезных болтов

1 – Винт, 1/4-20 x 1-3/4 дюйма

1 – Прокладка, манжета, 1/4 дюйма

1 – Шестигранная контргайка, 1/4-20

1 – Рукоятка для рычага, 3/8-16

1 – Шестигранная гайка, 3/8-16

1 – Винт, 3/8-16 x 2 дюйма

1 – Шестигранная гайка, 3/8-16

1 – Шайба, 3/8 дюйма

1 – Плоская шайба

4 – Винт, 1/4-20 x 3/4 дюйма

4 – Шестигранная гайка Nylock, 1/4-20РАС

ПАКОВКА СНЕГООЧИСТИТЕЛЯ

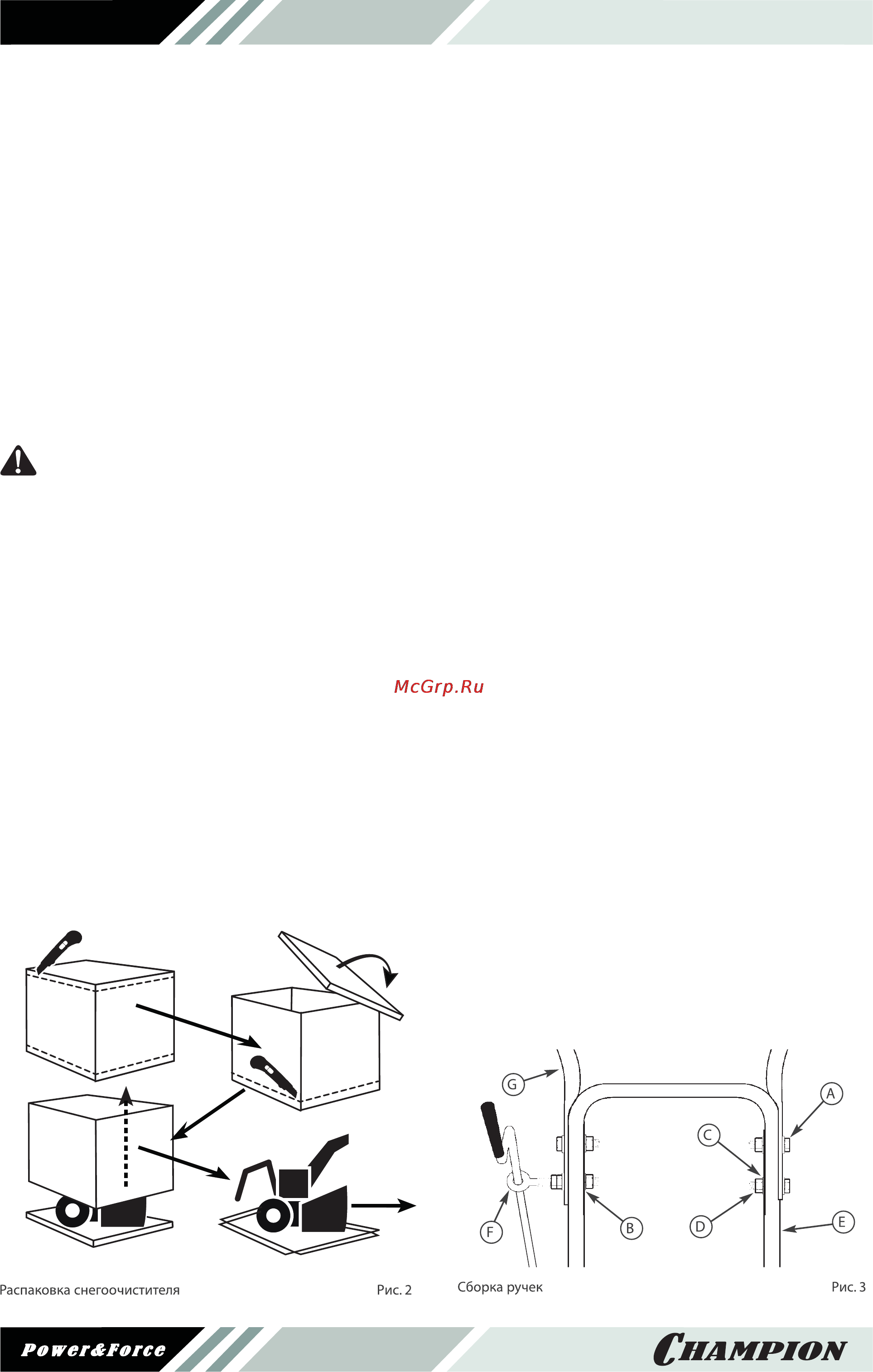

1. Прорежьте ножом верх коробки по пун-

ктирным линиям. Снимите верх коробки,

как показано на рис. 2.

2. Прорежьте ножом низ коробки по пун-

ктирным линиям.

3. Снимите коробку со снегоочистителя,

чтобы приступить к сборке.

СБОРКА РУЧЕК И РУКОЯТКИ

ЖЕЛОБА

1. Ослабьте, но не снимайте болты (A, рис.

3), плоские шайбы (B), стопорные шай-

бы (C) и шестигранные гайки (D) в верх-

них отверстиях нижней ручки (E).

2. Снимите крепежные детали и болт с

проушиной (F) из нижних отверстий ниж-

ней ручки.

3. Поднимите верхнюю ручку (G) в рабо-

чее положение. Верхняя ручка должна

находиться вне нижней ручки.

ПРИМЕЧАНИЕ:

Убедитесь, что тросики не попали между

верхней и нижней ручками.

4. Верните на место болт с проушиной и

детали крепления. НЕ затягивайте, пока

все крепления не будут на месте.

5. Прикрепите коленчатый стержень (A,

рис. 4) к универсальному соединению

(B) с помощью шплинта C).

6. Вверните гайку на болт с проушиной (F,

рис. 3) и затяните ее. Убедитесь

, что

проушина должным образом ориентиро-

вана, так что рукоятка может свободно

вращаться.

7. Затяните все болты на ручках.
