11
должна начать проворачиваться.
4. Отпустите рычаг и снова потяните за ручку стартера – машина не
должна двигаться.
В том случае если снегоуборщик не функционирует так, как описано в
последних трех пунктах – требуется отрегулировать трос привода колес.
Отрегулируйте трос следующим образом:
5. Отсоедините высоковольтный провод от свечи зажигания.
6. Ослабьте контргайку на тросе привода колес и вверните трос, повернув
его один раз. Проверьте регулировку, повторите, если требуется.
После того, как трос отрегулирован – затяните контргайку.
ПРИМЕЧАНИЕ: Тросы не поддаются регулировке в том случае, если шнеки
продолжают вращаться при отпущенном рычаге привода колес. Дальнейшие
инструкции по регулировке тросов приведены в разделе Регулировки.
3.6. НАПРАВЛЯЮЩИЕ САЛАЗКИ.
Расположение подрезного ножа и направляющих салазок показано на
рисунке 1. Зазор между ножом и поверхностью земли может быть
отрегулирован. При близкой уборке снега салазки следует установить в
нижнем положении. Если рабочая территория неровная, салазки следует
установить в среднем или высоком положении.
ВНИМАНИЕ: Не рекомендуется работать со снегоуборщиком на гравийной
поверхности, так как мелкие камни, попадая в шнек, за тем могут быть
отброшены в пользователя, нанеся травму последнему или повредить сам
снегоуборщик. Если по каким-то причинам вам предстоит работать на
гравийной поверхности, салазки следует установить в самом высоком
положении, тем самым, обеспечив максимальный зазор между землей и
подрезным ножом.
1. Отрегулируйте направляющие салазки, ослабив
четыре контргайки и крепежные болты, затем передвиньте
салазки в желаемое положение (см. рис. 11).
2. Удостоверьтесь что салазки параллельны поверхности
земли во избежание неровного износа последних.
3. Туго затяните гайки и болты.

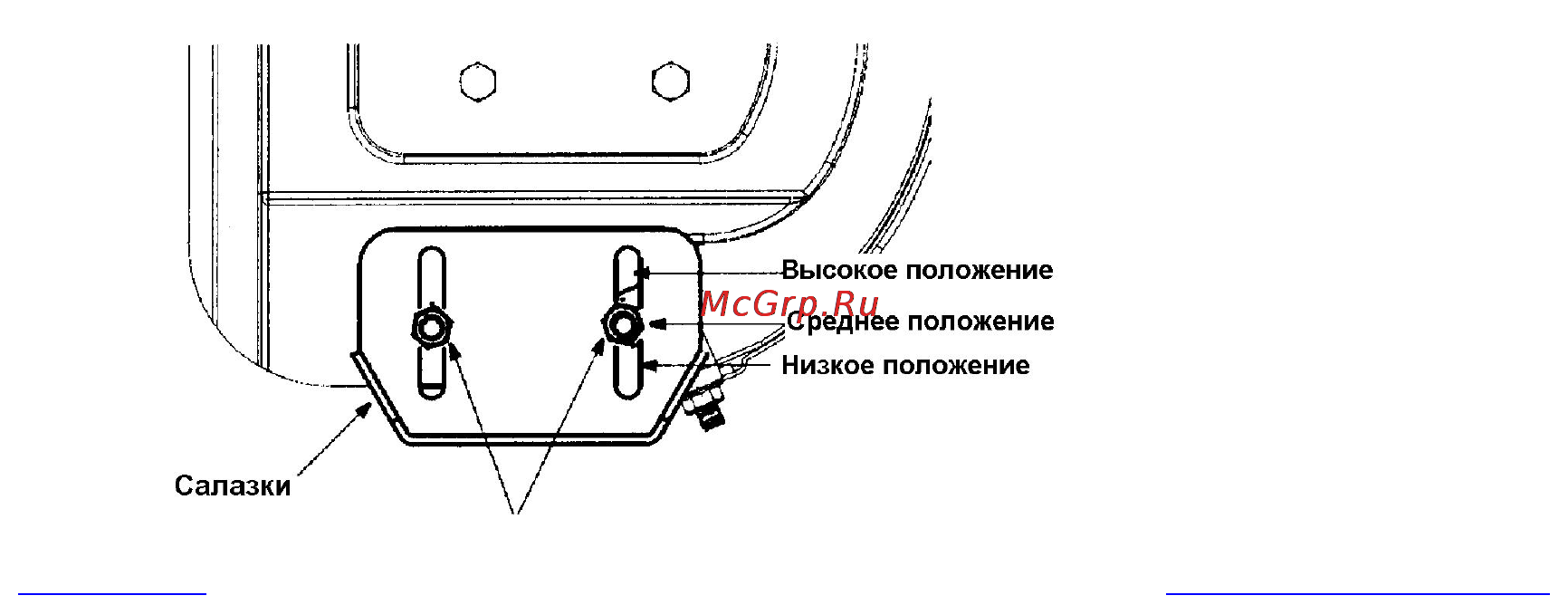

Рис. 11
