29
9. При сжатии рычага привода
фрикционный диск должен
соприкасаться с ведущим диском (см.
рис. 24).
10. Если диски не соприкасаются,
ослабьте контргайку на тросе привода
гусениц и отрегулируйте его натяжение.
Затяните гайку, чтобы зафиксировать
трос в установленном положении.
11. Установите обратно раму и опустите
снегоуборщик.

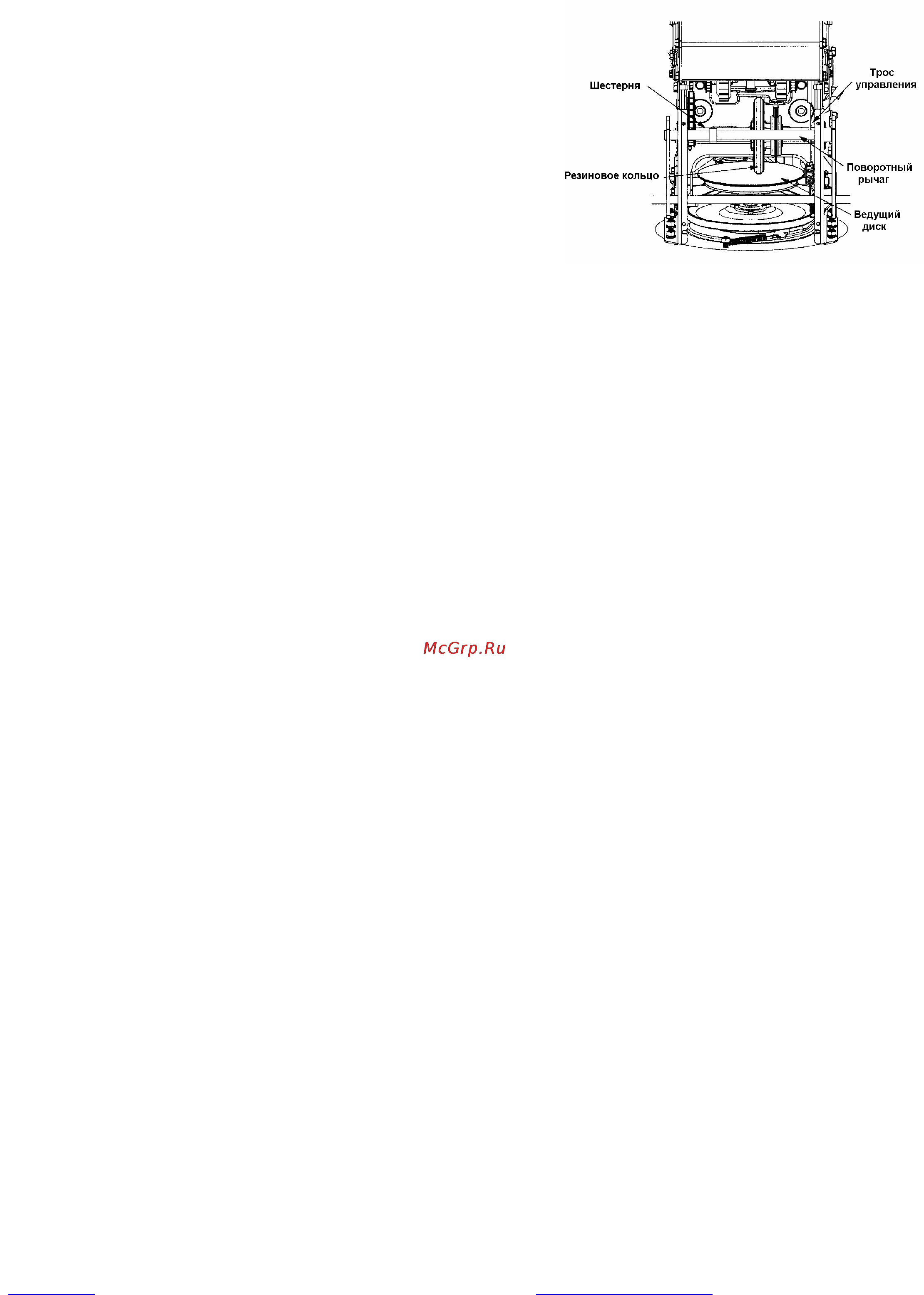

Рис. 24
Направляющие Салазки
Зазор между ножом и поверхностью земли может быть отрегулирован. При
близкой уборке снега салазки следует установить в нижнем положении. Если
рабочая территория неровная салазки следует установить в среднем или
высоком положении.
ВНИМАНИЕ: Не рекомендуется работать со снегоуборщиком на гравийной
поверхности, так как мелкие камни, попадая в шнек, за тем могут быть
отброшены в пользователя, нанеся травму последнему или повредить сам
снегоуборщик.
Если по каким-то причинам вам предстоит работать на гравийной
поверхности, салазки следует установить в самом высоком положении, тем
самым, обеспечив максимальный зазор между землей и подрезным ножом.
1. Отрегулируйте направляющие салазки, ослабив четыре контргайки и
крепежные болты, затем передвиньте салазки в желаемое положение.
2. Удостоверьтесь что салазки параллельны поверхности земли во
избежание неровного износа последних.
3. Туго затяните гайки и болты.
7. ХРАНЕНИЕ
Необходимо провести мероприятия, подготавливая машину к длительному
хранению свыше 30 дней, а также в конце каждого сезона.
Подготовка двигателя
ПРЕДУПРЕЖДЕНИЕ: Никогда не храните снегоуборочную машину в
закрытом непроветриваемом помещении с бензином в топливном баке во
избежание возгорания.
ПРИМЕЧАНИЕ: Бензин необходимо сливать, чтобы предотвратить
образование смолистых осадков в топливном баке, фильтре, топливо
проводе и на карбюраторе в процессе хранения.
