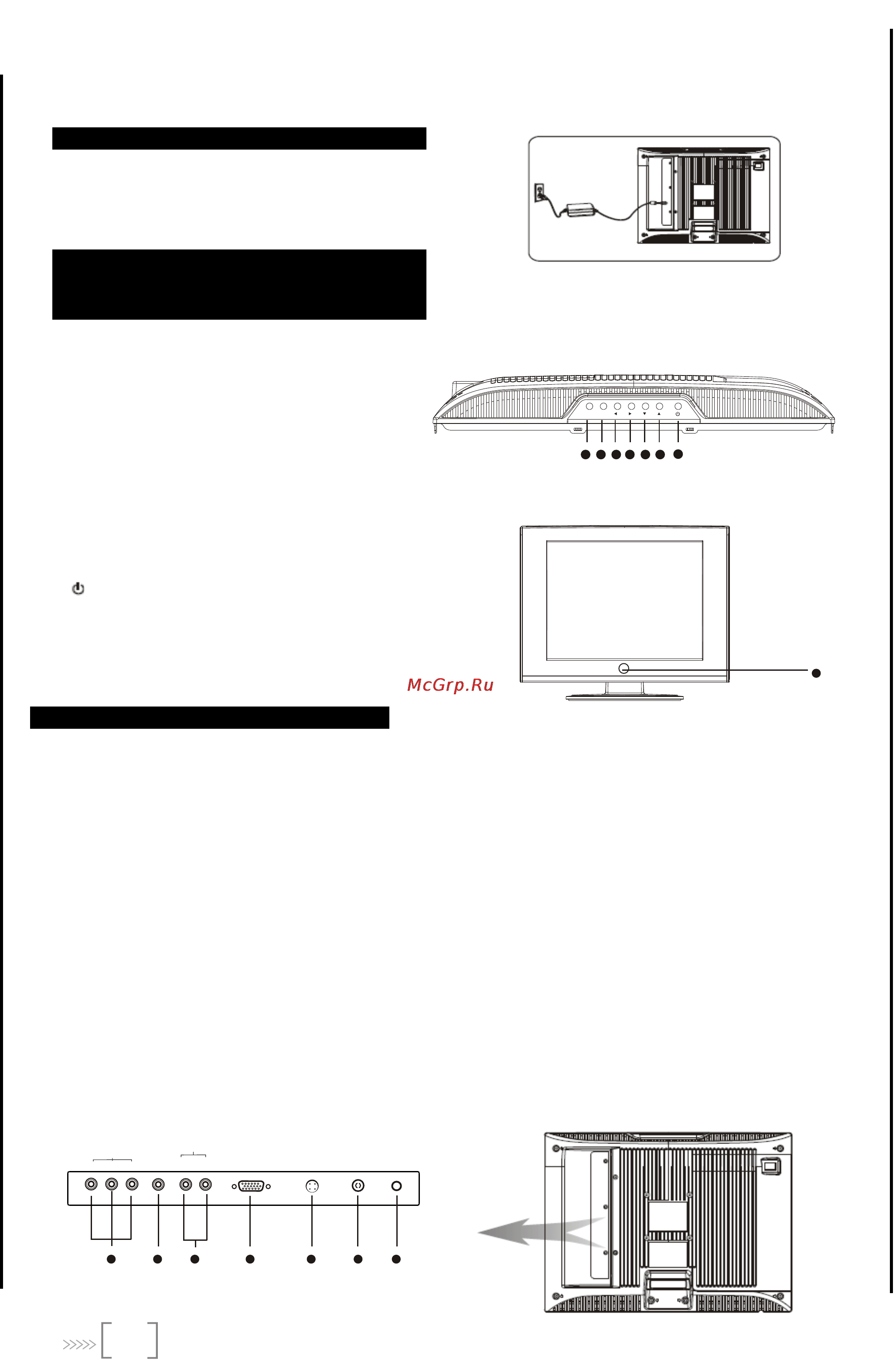

ВНЕШНЯЯ СХЕМА
1. ПОДСОЕДИНЕНИЕ ПИТАНИЯ
Вставьте шнур питания в разъём на задней панели
телевизора.
Если изделие подключено к сетевой розетке, оно всегда
потребляет некоторое количество энергии.
2. ВЕРХНЯЯ И ПЕРЕДНЯЯ ПАНЕЛИ
КНОПКИ:
1. Источник сигнала
2. Меню
3. Убавление громкости ◄
4. Прибавление громкости ►
5. Смена канала ▼
6. Смена канала ▲
7. Сеть (режим ожидания)
8. Датчик /Индикатор
питания
3. ЗАДНЯЯ ПАНЕЛЬ
1. РАЗЪЁМЫ (Cr/Pr Cb/Pb Y): Обеспечивает оптимальное
качество изображения т.к. видеосигнал разделен на 3 части.
Подсоедините три кабеля к разъёмам Y, Cb, Cr на DVD и к
разъёмам Y, Cb, Cr jacks на телевизоре.
При подключении кабеля передачи звукового сигнала
убедитесь в правильности соединения к левому и правому
AUDIO входам. (Поддерживает HDTV сигнал, 720P и 480P).
2. VIDEO вход: Соедините video кабель с разъёмом video
(желтого цвета) на DVD и на телевизоре.
3. AUDIO вход (L R): Подключите аудио кабели (белый и
красный) к L&R AUDIO входу на телевизоре и к
AUDIO выходу на DVD. Цвета разъёмов должны
совпадать.
4. VGA вход: Подключите компьютер через кабель VGA
5. 12VDC CЕТЕВОЙ ВХОД: Подключите адаптер сетевого шнура к
разъему.
6. АНТЕННЫЙ вход: Подсоедините коаксиальный кабель для
получения сигнала от антенны или кабеля.
7. VGA AU DI O вход: Подключите аудио кабель к VGA AUDIO входу.
VIDEO IN
AUDIO IN
L R
1
VGA IN
12VDC
POWER IN
ANTENNA IN
COMPONENT IN
Cr/Pr
Cb/Pb
Y
2 3 4 5 6
VGA AUDIO
IN
7
8
1 6
7
5432
SOURCE
MENU
VOL.
PRO.
5
