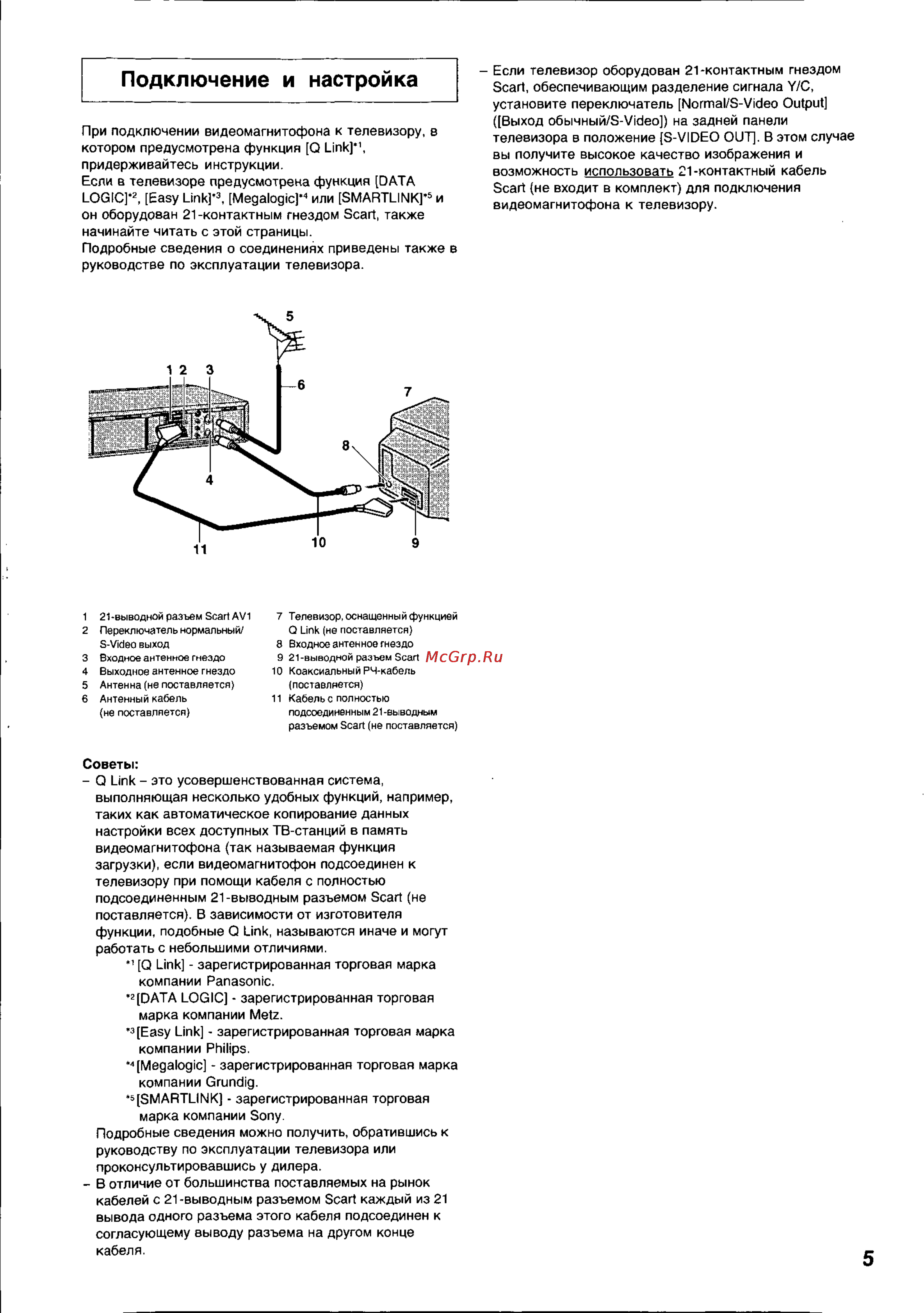

Подключение и настройка При подключении видеомагнитофона к телевизору в котором предусмотрена функция Q Link 1 придерживайтесь инструкции Если в телевизоре предусмотрена функция DATA LOGIC 2 Easy Link 3 Megalogic 4 или SMARTLINK 5 и он оборудован 21 контактным гнездом Scart также начинайте читать с этой страницы Подробные сведения о соединениях приведены также в руководстве по эксплуатации телевизора 1 21 еыводной разъем Scart AV1 2 Переключатель нормальный S Video выход 3 Входное антенное гнездо 4 Выходное антенное гнездо 5 Антенна не поставляется 6 Антенный кабель не поставляется 7 Телевизор оснащенный функцией Q Link не поставляется 8 Входное антенное гнездо 9 21 выводной разъем Scart 10 Коаксиальный РЧ кабель поставляется 11 Кабель с полностью подсоединенным 21 выводным разъемом Scart не поставляется Советы Q Link это усовершенствованная система выполняющая несколько удобных функций например таких как автоматическое копирование данных настройки всех доступных ТВ станций в память видеомагнитофона так называемая функция загрузки если видеомагнитофон подсоединен к телевизору при помощи кабеля с полностью подсоединенным 21 выводным разъемом Scart не поставляется В зависимости от изготовителя функции подобные Q Link называются иначе и могут работать с небольшими отличиями Q Link зарегистрированная торговая марка компании Panasonic 2 DATA LOGIC зарегистрированная торговая марка компании Metz 3 Easy Link зарегистрированная торговая марка компании Philips 4 Megalogic зарегистрированная торговая марка компании Grundig 5 SMARTLINK зарегистрированная торговая марка компании Sony Подробные сведения можно получить обратившись к руководству по эксплуатации телевизора или проконсультировавшись у дилера В отличие от большинства поставляемых на рынок кабелей с 21 выводным разъемом Scart каждый из 21 вывода одного разъема этого кабеля подсоединен к согласующему выводу разъема на другом конце кабеля Если телевизор оборудован 21 контактным гнездом Scart обеспечивающим разделение сигнала Y C установите переключатель Normal S Video Output Выход обычный S Video на задней панели телевизора в положение S VIDEO OUT В этом случае вы получите высокое качество изображения и возможность использовать 21 контактный кабель Scart не входит в комплект для подключения видеомагнитофона к телевизору
