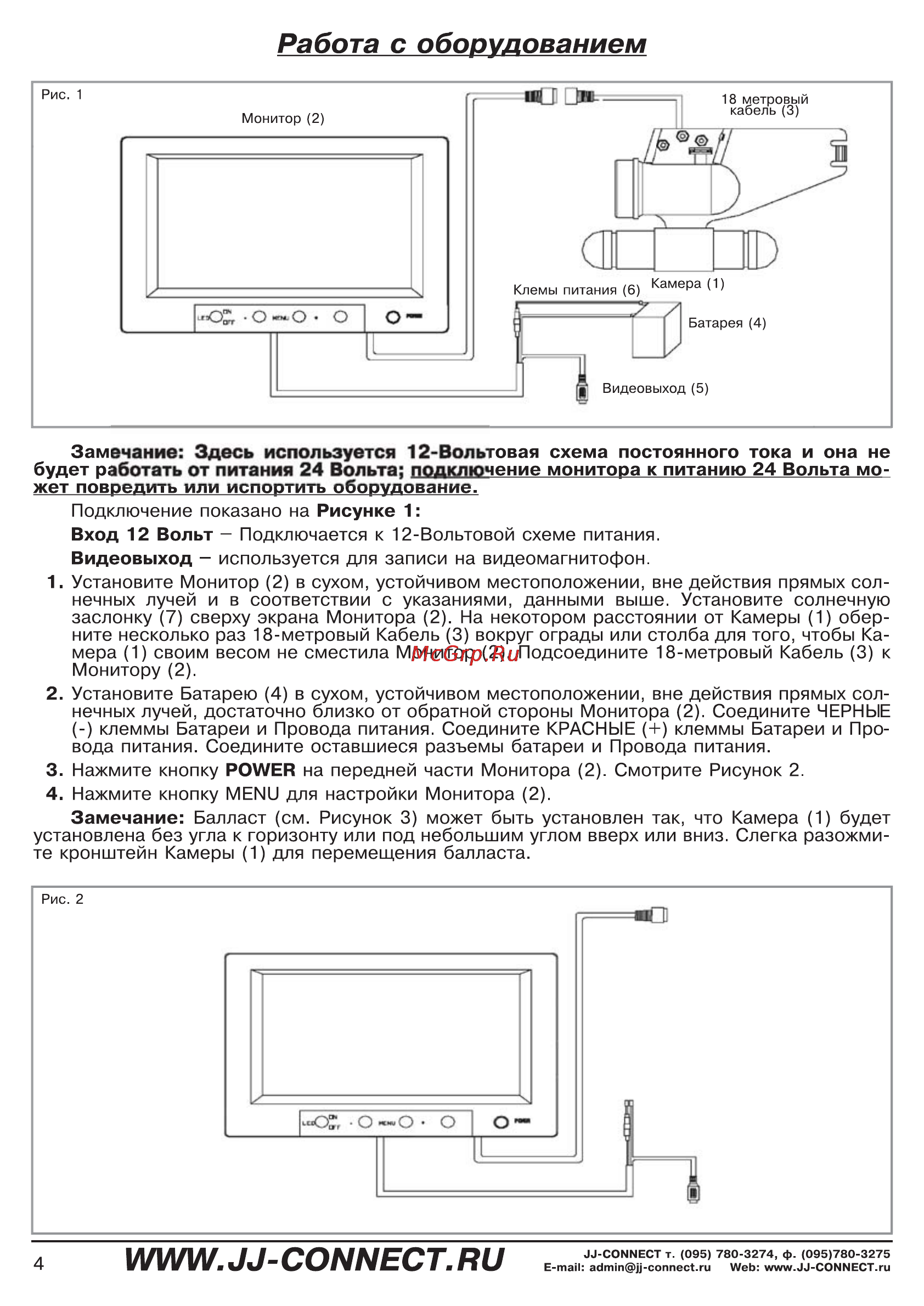

Работа с оборудованием Замечание Здесь используется 12 Вольтовая схема постоянного тока и она не будет работать от питания 24 Вольта подключение монитора к питанию 24 Вольта мо жет повредить или испортить оборудование Подключение показано на Рисунке 1 Вход 12 Вольт Подключается к 12 Вольтовой схеме питания Видеовыход используется для записи на видеомагнитофон 1 Установите Монитор 2 в сухом устойчивом местоположении вне действия прямых сол нечных лучей и в соответствии с указаниями данными выше Установите солнечную заслонку 7 сверху экрана Монитора 2 На некотором расстоянии от Камеры 1 обер ните несколько раз 18 метровый Кабель 3 вокруг ограды или столба для того чтобы Ка мера 1 своим весом не сместила Монитор 2 Подсоедините 18 метровый Кабель 3 к Монитору 2 2 Установите Батарею 4 в сухом устойчивом местоположении вне действия прямых сол нечных лучей достаточно близко от обратной стороны Монитора 2 Соедините ЧЕРНЫЕ клеммы Батареи и Провода питания Соедините КРАСНЫЕ клеммы Батареи и Про вода питания Соедините оставшиеся разъемы батареи и Провода питания 3 Нажмите кнопку POWER на передней части Монитора 2 Смотрите Рисунок 2 4 Нажмите кнопку MENU для настройки Монитора 2 Замечание Балласт см Рисунок 3 может быть установлен так что Камера 1 будет установлена без угла к горизонту или под небольшим углом вверх или вниз Слегка разожми те кронштейн Камеры 1 для перемещения балласта Рис 2 4 WWW JJ CONNECT RU JJ CONNECT т 095 780 3274 ф 095 780 3275 E mail admin jj connect ru Web www JJ CONNECT ru
