9.3.1. Установите снегоочиститель таким образом, чтобы

сливная пробка (64) для слива масла оказалось самой

низкой точкой двигателя (2).

9.3.2. Пока двигатель еще теплый, выкрутите крышку

(52) со щупом из маслоналивной горловины и выкрути-

те сливную пробку (64) из картера двигателя (2), после

чего слейте масло в подходящую емкость.

Внимание! Соблюдайте осторожность при сливе горя-

чего

масла!

9.3.3. Плотно закрутите пробку (64) для слива масла.

Снова залейте в кратер двигателя (2) рекомендованное

моторное масло.

9.3.4. Проконтролируйте уровень масла согласно п.7.4.

Примечание: Избавляйтесь от отработанного масла та-

ким образом, чтобы это не наносило вред окружающей

среде. Сдавайте отработанное масло на соответствую-

щие пункты по приему и переработке нефтепродуктов.

Не выливайте отработанное масло на землю!

9.4. Проверка состояния шин

9.4.1. Проверьте шины на предмет повреждений. Про-

контролируйте давление в шинах с помощью точного

манометра. Рекомендуемое давление в шинах 1,5 кг/

см

9.4.2. Не накачивайте шины выше рекомендованного

давления.

Примечание: На боковой стороне шины указано макси-

мальное давление. Не превышайте его.

9.4.3. Поврежденную шину отремонтируйте или замени-

те.

9.5. Проверка натяжения тросиков привода шнека и

колес (Рис.29).

9.5.1. Проверьте работу рычагов (5) и (6) привода колес

и шнека. Для этого переместите и удерживайте рычаги

(5) и (6) в максимальное верхнее положение до упора.

9.5.2. Тросики привода (65) должны слегка ослабнуть.

При необходимости отрегулируйте их натяжение соглас-

но п. 9.6.

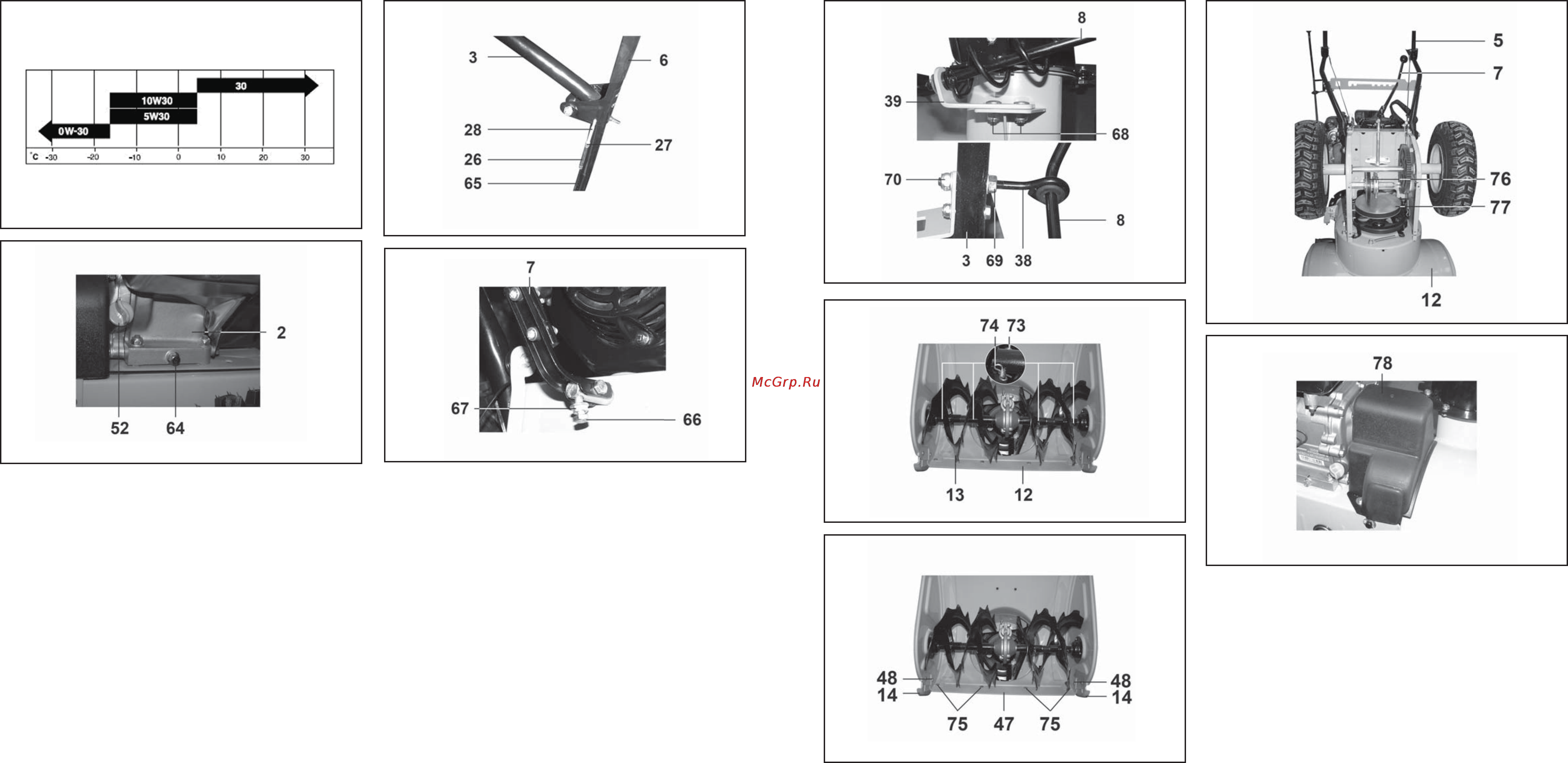

Рис. 28

Рис. 27

Рис. 29

9.5.3. Отпустите рычаги (5) и (6) привода колес и шнека.

Тросики приводов (65) должны быть в натянутом состо-

янии. Не допускайте чрезмерного натяжения тросиков

(65). Если необходимо, то отрегулируйте натяжение тро-

сиков согласно п. 9.6.

9.5.4. Рычаги (5) и (6) привода колес и шнека должны

полностью прижиматься к рукоятке управления (3). Если

этого не происходит, значит, тросики привода (65) пере-

тянуты, и их необходимо ослабить. Отрегулируйте на-

тяжение тросиков согласно п. 9.6.

9.6. Регулировка тросиков привода (Рис.29).

9.6.1. Отрегулируйте тросики привода (65) с помощью

резьбовой втулки (26): для натяжения тросика (65)

ослабьте гайку (27), а затем закрутите резьбовую втулку

(26) до гайки (27).

9.6.2. Для ослабление тросика (65) ослабьте резьбовую

втулку (26) и закрутите гайку (27) до втулки (26).

9.7. Регулировка положения рычага переключения

передач (Рис.30).

9.7.1. Для обеспечения надежной фиксации рычага пе-

реключения передач (7) в пазах панели (63) необходимо

отрегулировать положение рычага (7).

9.7.2. Вращением болта (66) добейтесь четкой фикса-

ции рычага (7) в пазах панели (63).

9.7.3. При помощи контргайки (67) зафиксируйте болт

(66) в установленном положении.

9.8. Регулировка положения рычага поворота жело-

ба (Рис.31).

9.8.1. Для обеспечения плавного поворота желоба необ-

ходимо отрегулировать зацепление спирали рычага (7)

с желобом (11).

9.8.2. Ослабьте гайку (70) и контргайку (69) кронштейна

(38), расположенного на рукоятке управления (3).

9.8.3. Ослабьте гайки (68) и переместите кронштейн

(39), обеспечив полное зацепление спирали рычага (7)

с желобом (11).

9.8.4. Зафиксируйте кронштейн (39) в установленном

Рис. 30

положении гайками (68).

9.8.5. Гайкой (70) и контргайкой (69) установите крон-

штейн (38) на рукоятке управления (3) таким образом,

чтобы обеспечивалось легкое вращение желоба (11) ры-

чагом (8).

9.9. Замена срезных штифтов (Рис.32).

9.9.1. Шнек (13) снегоуборщика крепится к валу с по-

мощью срезных штифтов (73) и специальных шплинтов

(74). Срезные штифты (73) имеют ослабленное сечение,

и при попадании в шнек (13) посторонних

предметов они

срезаются и предохраняют редуктор снегоуборщика от

разрушений.

9.9.2. Заменяйте срезные штифты только оригинальны-

ми штифтами из комплекта поставки.

9.9.3. Удалите использованные срезные штифты (73),

очистите посадочные отверстия и смажьте их. Установи-

те в посадочные отверстия новые срезные штифты (73)

и зафиксируйте их специальными шплинтами (74)

Предупреждение! Запрещается использовать вместо

Рис. 32

Рис. 31

Рис. 33

оригинальных срезных штифтов стандартные метал-

лические болты или другие заменители. При любых

повреждениях редуктора шнека или других частей сне-

гоуборщика, связанных с установкой неоригинальных

штифтов крепления шнека, гарантийный ремонт не осу-

ществляется.

9.10. Замена ножа и башмаков (Рис.33).

9.10.1. Для замены изношенного ножа (47) открутите

гайки (75), крепящие нож (47) к нижней части корпуса

шнека (12).

9.10.2. Открутите гайки (48), крепящие башмаки (14) и

снимите нож (47) со снегоуборщика.

9.10.3. Произведите осмотр демонтированных скользя-

щих башмаков (14). Башмаки (14) с изношенной поверх-

ностью скольжения можно перевернуть не изношенной

стороной. Замените поврежденные и деформирован-

ные башмаки (14).

9.10.4. Произведите установку нового ножа (47) и скольз-

ящих башмаков (14) в обратном порядке.

9.10.5. Произведите регулировку положения башмаков

(14) согласно п.7.1.

9.11. Проверка системы привода колес (Рис.34).

Внимание! Опасность получения травм и поврежде-

ния машины при падении снегоуборщика!

9.11.1. Слейте масло из двигателя согласно п. 9.3.

9.11.2. Слейте бензин из бака в подходящую для этого

емкость. Производите это на открытом воздухе, в сторо-

не от источников открытого огня. Вытрите насухо про-

литое топливо.

9.11.3. Наклоните снегоуборщик вперед и установите на

корпус шнека (12).

Рис. 35

Рис. 34
