Перед началом эксплуатации
17
17
Перед началом эксплуатации
Подключение
Подключение внешней антенны
Подсоедините антенну к соответствую-
щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.
Прочие подключения
• Подсоедините источник аудиосигна-
ла (DVD, CAMCORDER, PC) к соответ-
ствующим аудиоразъемам ‘L’ (Левый) и ‘R’
(Правый).
• Композитный аудиовидеовход телевизо-
ра подсоединяется к композитному выходу
другого аудиовидеооборудования с помощью
аудиовидеокабеля RCA.
• Композитный аудиовидеовыход предна-
значен для вывода аудиовидеосигнала на
внешние устройства, оснащенные ком-
позитным аудиовидеовходом (например,
мониторы, другие телевизоры и т.д). Для
подключения используется аудиовидеока-
бель RCA.
• Разъем питания предназначен для под-
ключения телевизора к сети электрического
питания.
• Подсоедините VGA-кабель (в комплект
не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.
• Если источник видеосигнала имеет
HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель (в комплект не входит).
• Подсоедините наушники к разъему
для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.
Установка

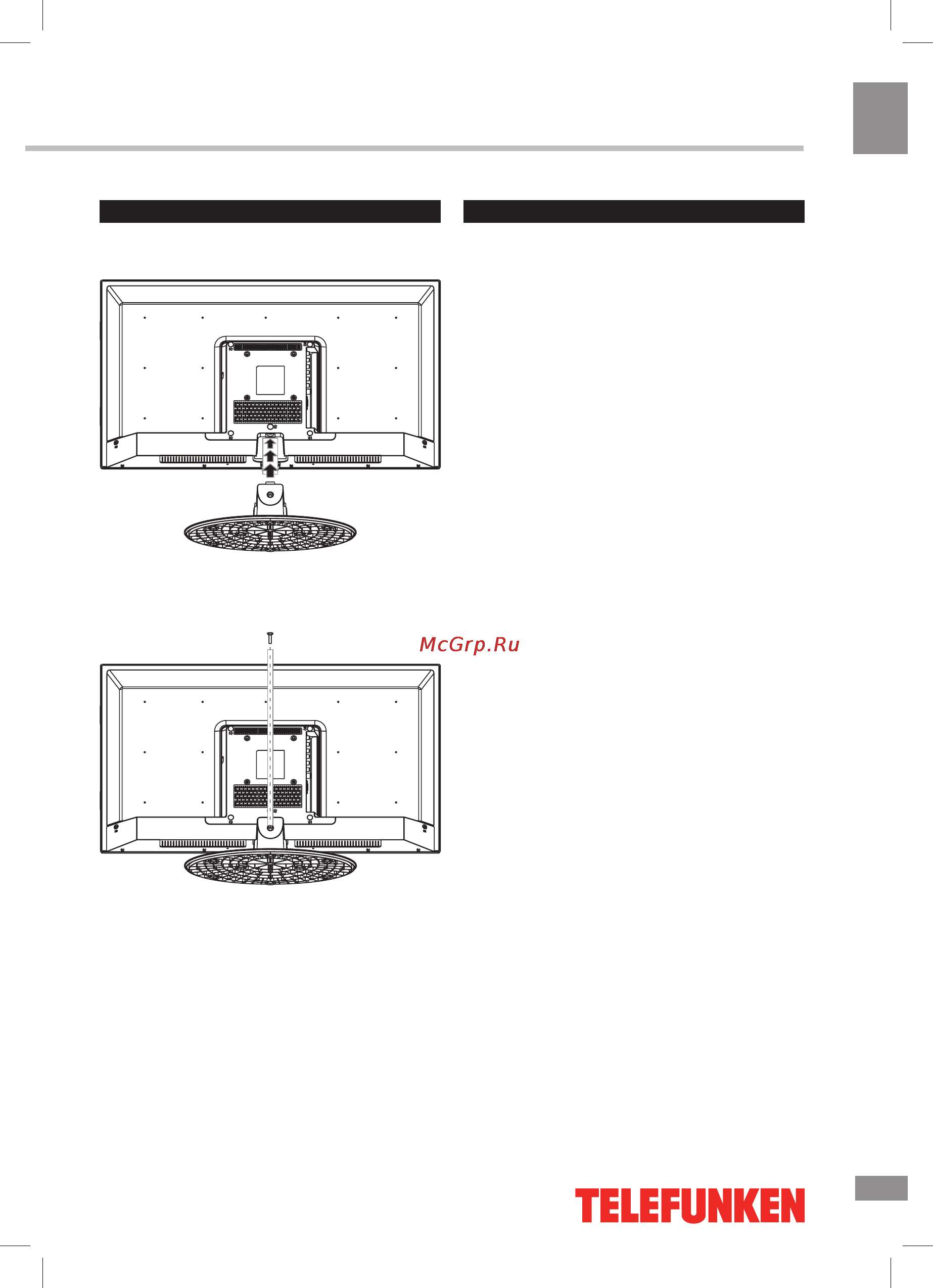

Установка на подставку
Вставьте ножку подставки в фиксаци-
онное отверстие в нижней части задней
панели телевизора таким образом, чтобы
отверстия для винта совпадали.
Прикрепите подставку к корпусу с по-
мощью винта.
Крепление на стену
Для крепления на стену на задней панели
имеются 4 отверстия под винты, расстояние
между которыми по вертикали и горизонта-
ли составляет 100 мм. Для крепления сле-
дует использовать настенный кронштейн
стандарта VESA (в комплект поставки не
входит и приобретается отдельно). Про-
изводитель не несет ответственности за
неправильно выполненный монтаж, повлек-
ший повреждение телевизора.
