Подключение и начальная настройка проигрывателя

Подключение проигрывателя дисков DVD + телевизор

+ видеомагнитофон

Если вы подключаете проигрыватель только к телевизору, вам требуется осуществить

соединения, отмеченные на схеме цифрами 1 и 5. Если на вашем телевизоре нет

разъема Scart-Peritel, обратитесь за консультацией по поводу способов подключения к

продавцу. Если вы пользовались видеомагнитофоном еще до покупки проигрывателя, в

большинстве случаев никаких действий по монтажу соединений, отмеченных цифрами

3 и 4, выполнять не требуется, поскольку эти соединения уже выполнены ранее.

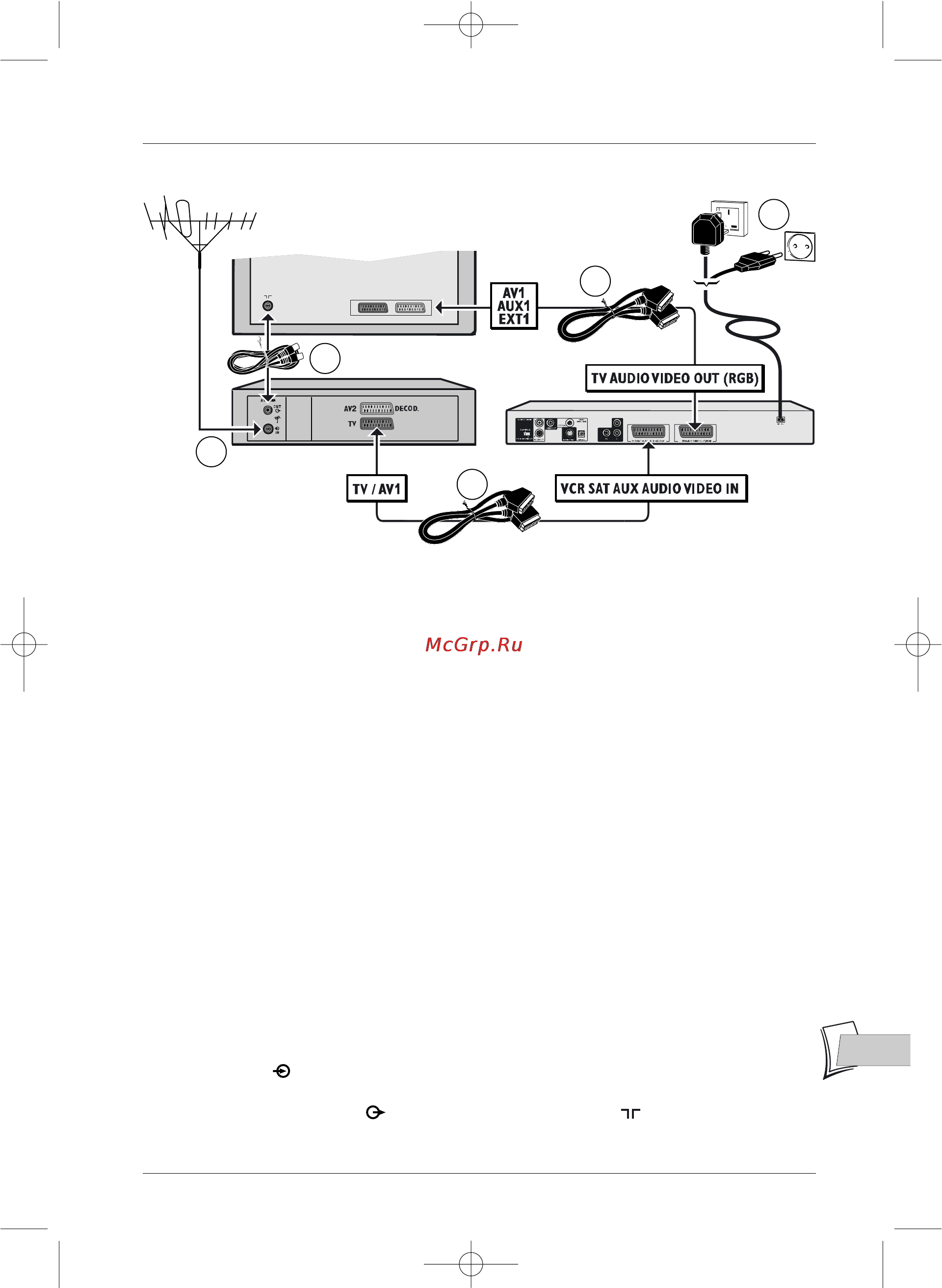

Рекомендуемая схема соединений для передачи звука и изображения

1. Подсоедините кабель с разъемами Scart-Peritel (не входит в комплект поставки)

одним концом к гнезду TV AUDIO VIDEO на задней панели проигрывателя дисков

DVD, a другим концом. к гнезду AV I (которое также может иметь маркировку AUX I

или ЕХТ I) на телевизоре.

2. Подсоедините кабель видеомагнитофона с разъемами Scart-Peritel k гнезду

VCR/SAT/AUX проигрывателя дисков DVD и к гнезду TV на видеомагнитофоне.

Прочие соединения для передачи звука и изображения

Если на телевизоре не имеется гнезда Scart-Peritel, проверьте, не имеет ли телевизор

другое гнездо для подключения кабеля передачи видеосигнала (Components, S-Video

или Composite), который можно использовать для подключения проигрывателя,

используя соответствующее гнездо. В этом случае не забудьте также подключить

гнездо аудиовыхода (AUDIO OUT) k гнезду аудиовхода (AUDIO IN) телевизора.

Примечание: Если у Вашего телевизора имеются гнезда Component, a Вы выбрали

это подключение, Вам необходимо установить переключатель RGB/YP

RPB в

положение YPRPB (cm. стр. 5). Более подробная информация относительно сигналов,

кабелей и аудио/видео гнезд, приведена на стр. 4 и 5.

3. Подключите наружную антенну или провод кабельной сети к входу наружной

антенны (IN ) на видеомагнитофоне.

4. С помощью коаксиального кабеля соедините выход наружной антенны на

видеомагнитофоне (OUT ) c входом наружной антенны ( ) на телевизоре.

5. Вставьте вилку шнура питания проигрывателя в сетевую электрическую розетку.

Продолжение см. на стр. 6

Телевизор

Видеомагнитофон

DTH 311

Внешний вид и расположение соединителей на задних панелях телевизора и

видеомагнитофона могут отличаться от показанных на приведенной ниже схеме.
