Инструкции для установщика
86
2.2 Крепление к опорной конструкции каркасной модели
Вырежьте в столешнице мебели проем с
указанными на рисунке размерами,
выдерживая расстояние от заднего края не
менее 50 мм.
Нижняя часть защитной крышки должна быть
полностью доступной после монтажа
прибора. Данный прибор можно приближать к
стенам, превышающим по высоте ее рабочую
поверхность, при условии соблюдения
расстояния "X", показанного на рисунке, во
избежание повреждений в случае перегрева.

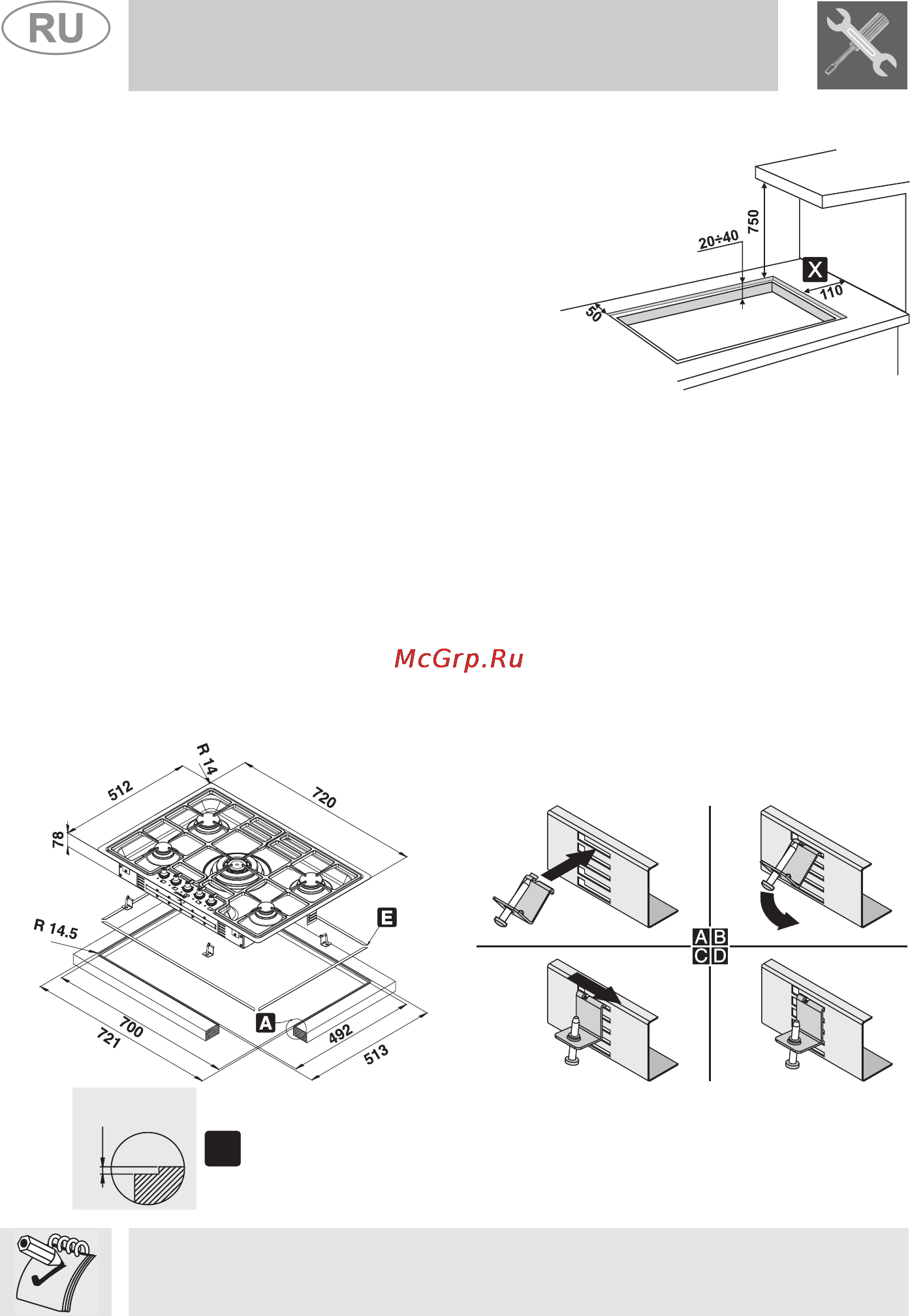

1)
Удостоверьтесь, что расстояние от огня конфорок до подвесной полки,
расположенной выше по вертикали, не менее 750 мм (рис. 1). Для данного типа
прибора необходимо выфрезеровать в столешнице выемку глубиной 3 мм,
размеры которой показаны на рис. 4 (деталь А на рис. 2).
Перед установкой варочной панели необходимо уложить на всю поверхность
выемки клейкую губчатую прокладку “E”, входящую в комплект поставки (рис. 2).
Выполнив эти операции, положите варочную панель на выемку и с помощью
винтов и крепежных скоб (в последовательности. показанной на рис. 3)
прикрепите панель к опорной конструкции, обеспечив идеальную плоскостность.
Зажимные скобы, показанные на рис. 3, ставить только после встраивания
варочной панели.
2) 3)
3
A
4)
Нанесите на поверхность выемки слой противофильтрационной
"грунтовки"
