Сборка
Необходимые детали
Используйте нижеприведенную таблицу, чтобы контролировать наличие деталей.
№№ Необходимые детали Количество Процедура
1. Детали не нужны - Установка рукоятки
2. Винты
Желоб в сборе
Рукоятка желоба
3
1
1
Установка желоба
1. Установка рукоятки
Порядок работ
1. Открутите барашковые гайки, тяните U-образный
блокиратор рукоятки, пока не сможете свободно двигать
рукоятку. Поверните рукоятку в рабочую позицию. (Рис. 3)

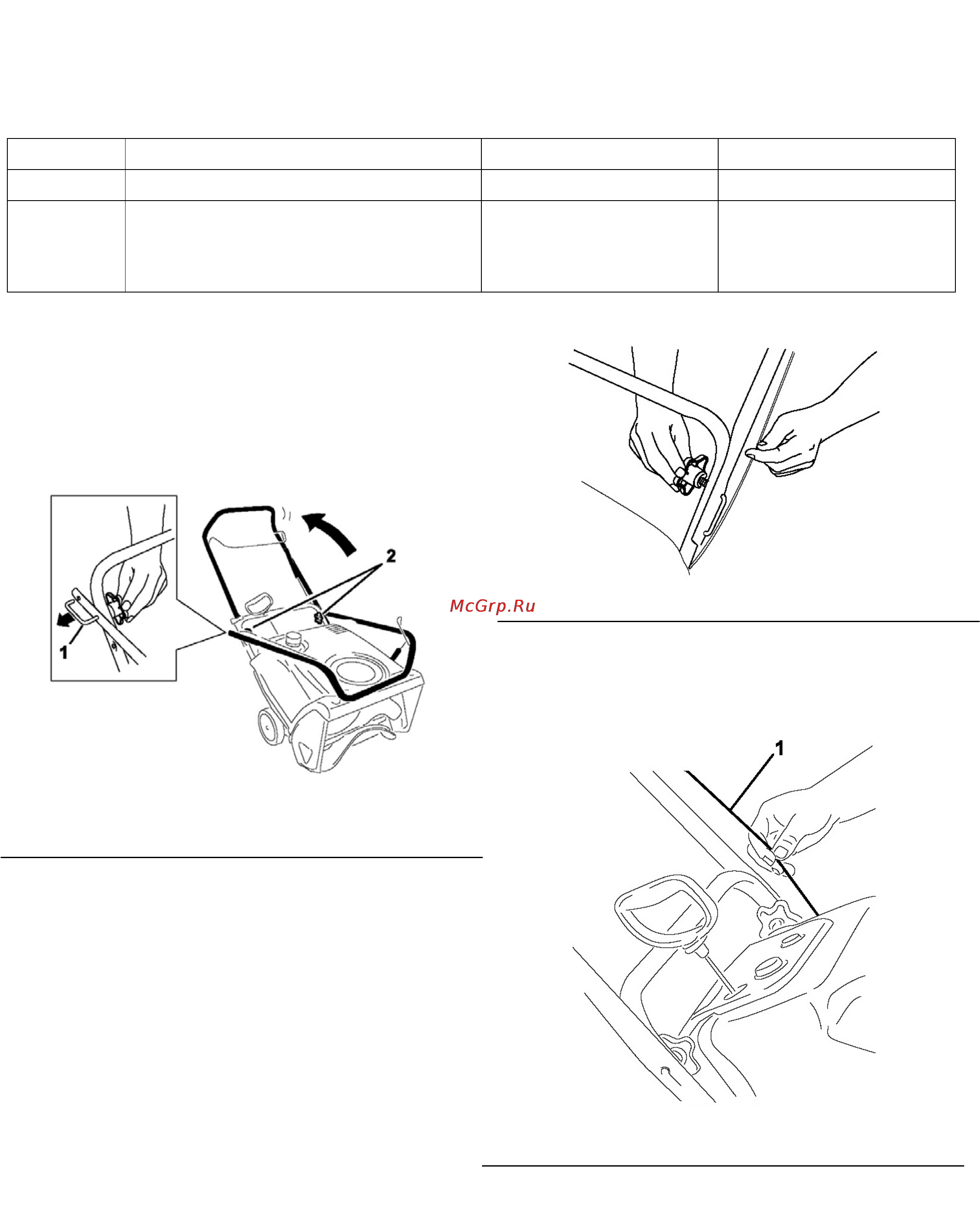

Рисунок 3
1 - U-образный блокиратор рукоятки
2 – Барашковые гайки
2. Вставьте U-образный блокиратор рукоятки в отверстия
на рукоятке и хорошо затяните барашковые гайки (Рис. 4).
Рисунок 4
Важно: Убедитесь, что вы не прищемили и не перегнули
трос управления (Рис. 5)
Рисунок 5
1. Трос управления
