B-CONTROL DEEJAY BCD2000

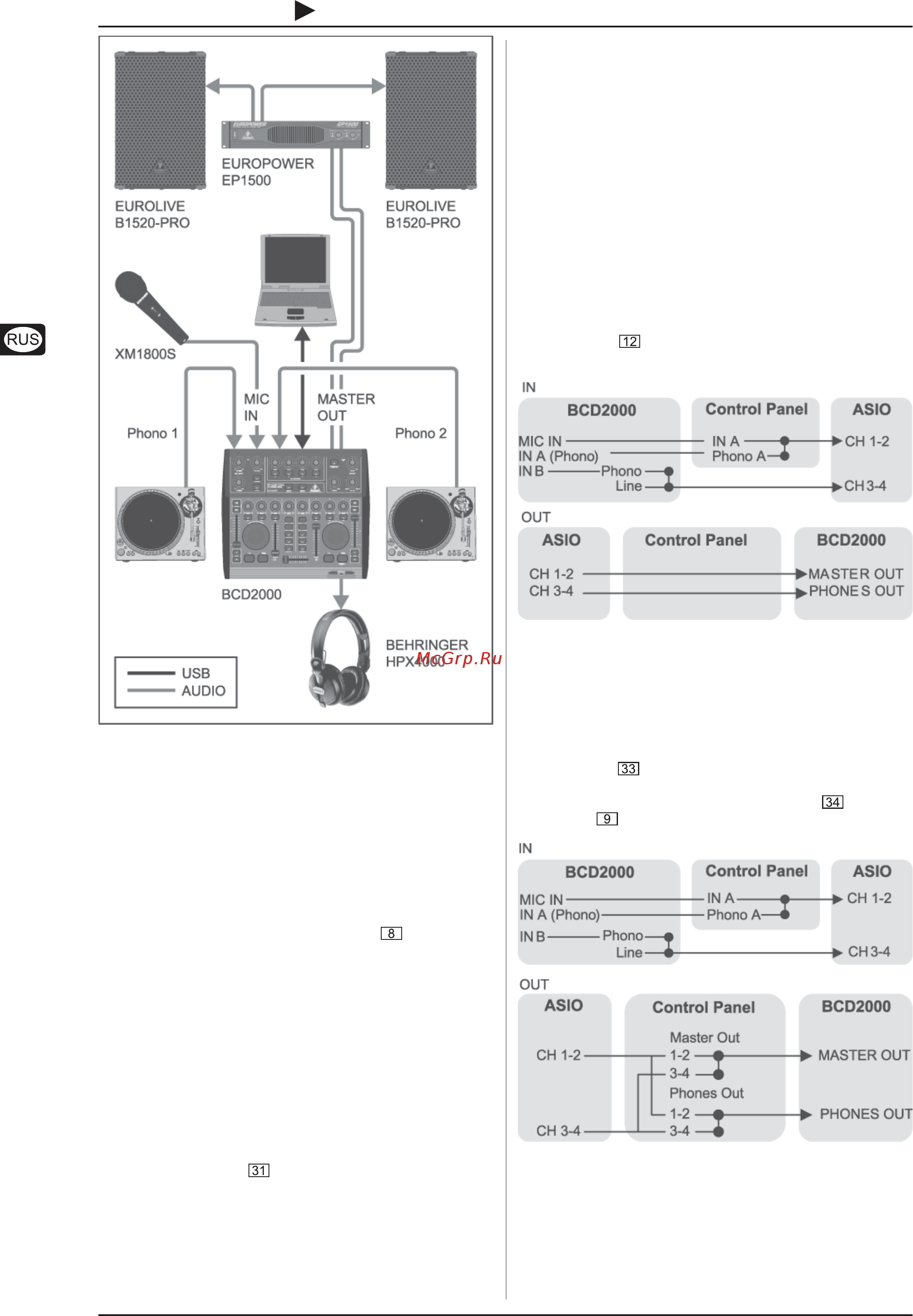

Рис. 5.2: Расширение стандартной конфигурации

Стандартная конфигурация (рис. 5.1) расширена здесь двумя

проигрывателями и одним микрофоном. Соединение с

компьютером и другими периферийными приборами

осуществляется также, как в примере 1.

Соедините выходы проигрывателей с входами А и В. Если

используется вход В, то переключатель PHONO/LINE должен

находиться в положении “PHONO”. Также можно подключить

один CD-плейер к входу В. В этом случае переключатель

PHONO/LINE должен находиться в положении LINE. Для

активирования входов нажмите кнопку источников

входов. Имеется возможность одновременно управлять

четырьмя источниками сигналов, при этом можно переключать

оба канала между аналоговым источником и программным

сигналом.

Для подключения микрофона имеется вход MIC с гнездом XLR.

В секции MIC INPUT находится регулятор MIC LEVEL, с

помощью которого настраивается громкость сигнала

микрофона. Канал микрофона активируется переключателем

ON AIR. При слишком высоком уровне загорается светодиод

Clip, что сигнализирует о возможных слышимых искажениях.

Если это происходит, то нужно повернуть регулятор MIC LEVEL

влево настолько, чтобы светодиод больше не загорался.

ANALOG INPUT A имеет преимущество перед

микрофонным каналом. Если этот выключатель нажат, то

нельзя использовать микрофон.

5.4 Маршрутизация сигналов

Через разъем USB могут одновременно приниматься и

передаваться четыре аудиосигнала. Маршрутизация

сигналов определяется настройками в программе B-DJ,

панели управления и положением кнопок на приборе.

Возможность проводки сигналов зависит от выбора драйвера

(ASIO или WDM/MME).

5.4.1 Возможности маршрутизации

с драйвером ASIO

Режим B-DJ:

Если в GLOBAL MODE панели управления выбрано “B-DJ”,

то могут быть отобраны только входные сигналы.

Соответствие выходных сигналов жестко сконфигурировано.

Выход 1-2 проводит всегда сигнал MASTER OUT, выход 3-4

- стереомикс для наушников. Он идентичен сигналу Master,

если кнопкой была активирована функция MASTER

OUT.

Рис. 5.3: Маршрут аудиосигналов в режиме B-DJ (драйвер

ASIO)

Режим Advanced:

В режиме Advanced могут быть заданы все параметры ASIO-

драйвера. На панели управления можно выбрать источник

входа для канала IN A (CH 1-2, Mic или Phono A). Источник

входа IN B (CH 3-4, Phono или Line) задается переключателем

PHONO/LINE на задней стороне BCD2000. Также на

панели управления можно выбрать каналы воспроизведения

CH 1-2 или CH 3-4 для главных выходов и гнезда

наушников (в поле MASTER OUT или PHONES OUT).

Рис. 5.4: Маршрут аудиосигналов в режиме

Advanced (ASIO)

5. ПРИНЦИП ДЕЙСТВИЯ
