Vogel's FLAT W50070 [10/21] Drill the holes
![Vogel's FLAT W50070 [10/21] Drill the holes](/views2/1162116/page10/bga.png)
10

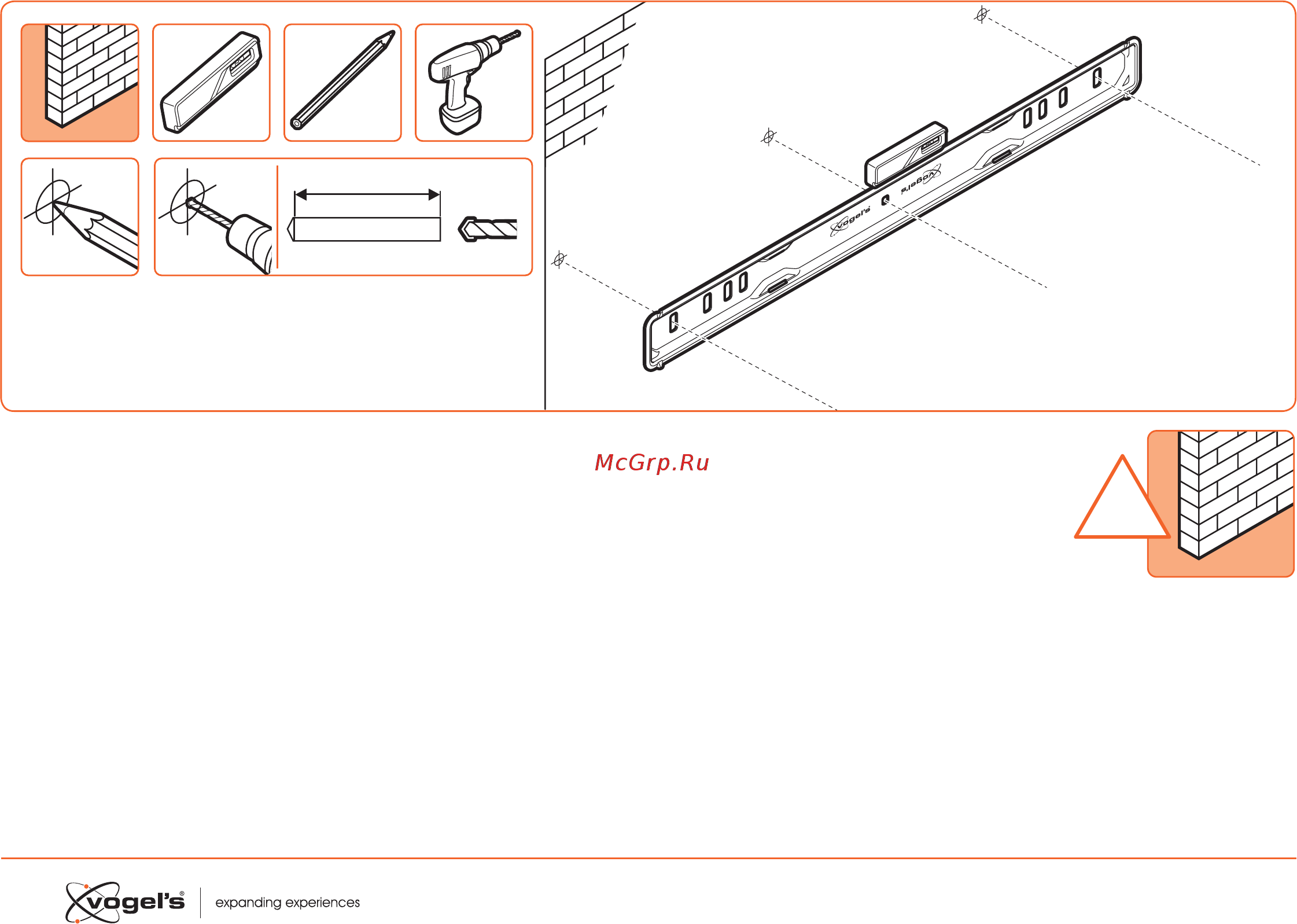

5 Drill the holes.
Use the supplied spirit level.
RU - Просверлить отверстия. Используйте входящий в комплект поставки
пузырьковый уровень.
UK - Висвердлите отвори. Використовуйте доданий бульбашковий рівень.
PL - Wywiercić otwory montażowe. Użyj doarczonej poziomnicy.
RO - Daţi găurile. Utilizați nivela cu bulă furnizată.
CZE - Vyvrtejte díry. Použijte vodováhu, která je součáí balení.
SK - Vyvŕtajte diery. Použite dodanú vodováhu.
HU - Fúrja ki a lyukakat. Használja a mellékelt vízmértéket.
BG - Пробийте отворите. Използвайте предоставения нивелир.
SL - Izvrtajte luknje. Uporabite priloženo vodno tehtnico.
HR - Izbušite rupe. Upotrijebite isporučenu libelu.
LT - Pragręžkite angas. Naudokite pridedamą gulsčiuką.
ET - Puurige augud. Kasutage kaasa antud loodi.
LV - Izurbiet caurumus. Izmantojiet pievienoto līmeņrādi.
EL - Ανοίξτε τις τρύπες. Χρησιμοποιήστε το παρεχόμενο αλφάδι.
TR - Delik açın. Ürünle birlikte verilen su terazisini kullanın.
SR -
Izbušite rupe. Koriite labelu koji e dobili.
Note!
For inallation on wood columns, see page 12-13.
!
65mm/2.6"
ø 8mm
ø 5/16
"
21
