Asus pb328q [17/34] Подключение кабелей

2-3ЖК-монитор ASUS серии PB328

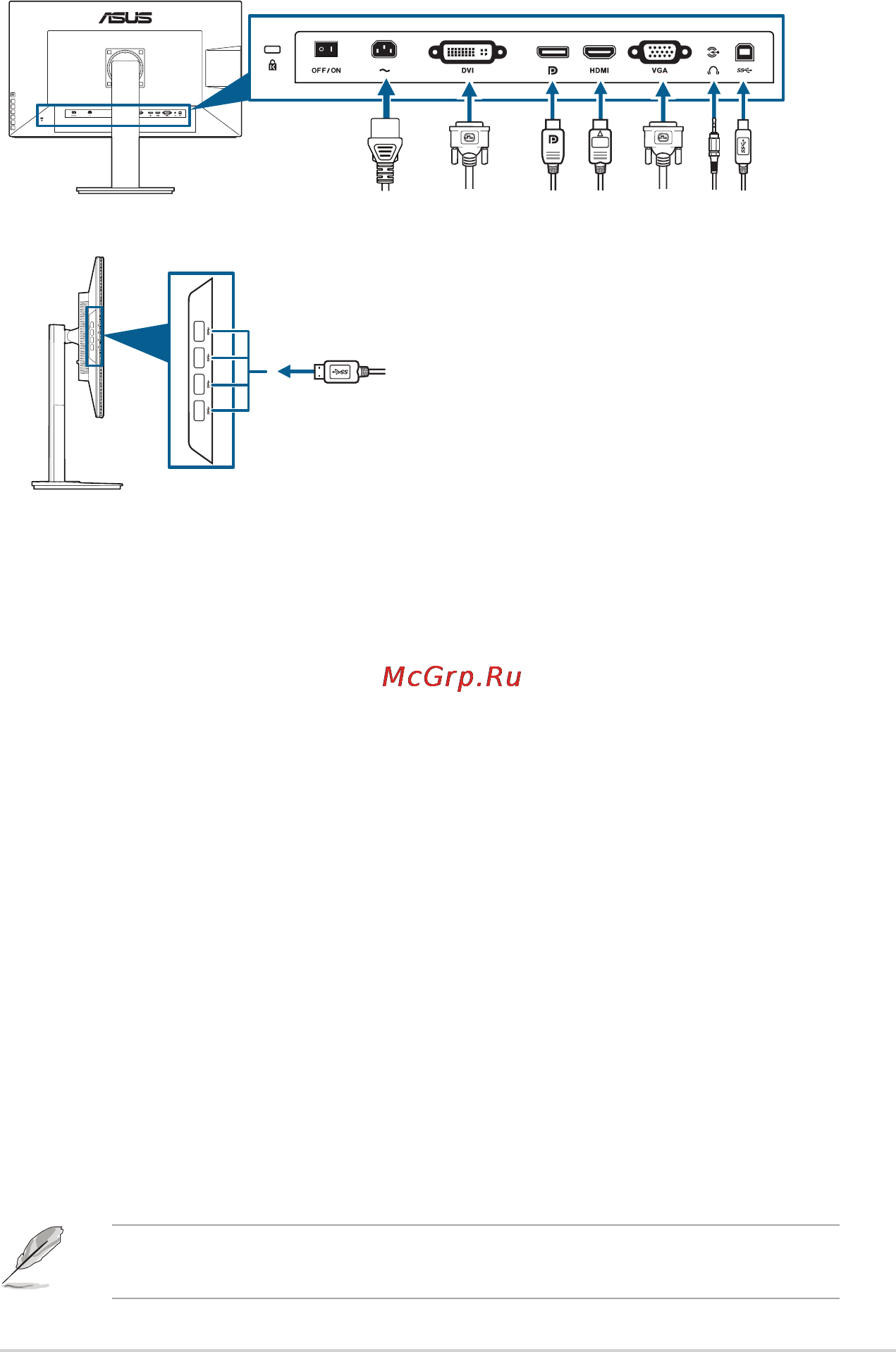

2.3 Подключение кабелей

Подключите кабели в соответствии с приведенными ниже инструкциями:

• Подключение кабеля питания: аккуратно подключите один конец

сетевого шнура к порту входа переменного тока монитора, а второй

конец – к штепсельной розетке.

• Чтобы подключить кабель VGA/Dual-DVI/HDMI/DisplayPort:

a. вставьте один конец кабеля VGA/Dual-DVI/HDMI/DisplayPort в гнездо

монитора VGA/Dual-DVI/HDMI/DisplayPort;

b. подключите другой конец кабеля VGA/Dual-DVI/HDMI/DisplayPort в

гнездо компьютера VGA/Dual-DVI/HDMI/DisplayPort.

c. Затяните два винта, чтобы зафиксировать разъем VGA/Dual-DVI.

• Порядок подключения звукового кабеля: подключите один конец

звукового кабеля к разъему звукового входа монитора, а другой конец - к

разъему звукового выхода компьютера.

• Использование наушников: подключите конец со штекерным разъемом

к разъему для наушников на мониторе при подаче сигнала через разъем

HDMI или DisplayPort.

• Использование портов USB 3.0: Возьмите прилагаемый кабель USB

3.0 и подключите меньший конец (тип B) восходящего кабеля USB

к восходящему разъему USB монитора, а больший конец (тип A) – к

разъему USB 3.0 компьютера. Убедитесь в том, что в вашем компьютере

установлена самая новая версия операционной системы Windows 7/

Windows 8. При этом можно будет использовать разъемы USB на

мониторе для работы.

При подключении данных кабелей можно выбирать желаемый источник

сигнала, используя функцию Выбор входа в экранном меню.
