JVC HR-S9700EU [10/88] Основные подключения
![JVC HR-S9700EU [10/88] Основные подключения](/views2/1016253/page10/bga.png)
Filename [HRS9700EU1EE.fm]
Masterpage:Left
10
РУ
Page 10 July 12, 2000 4:30 pm

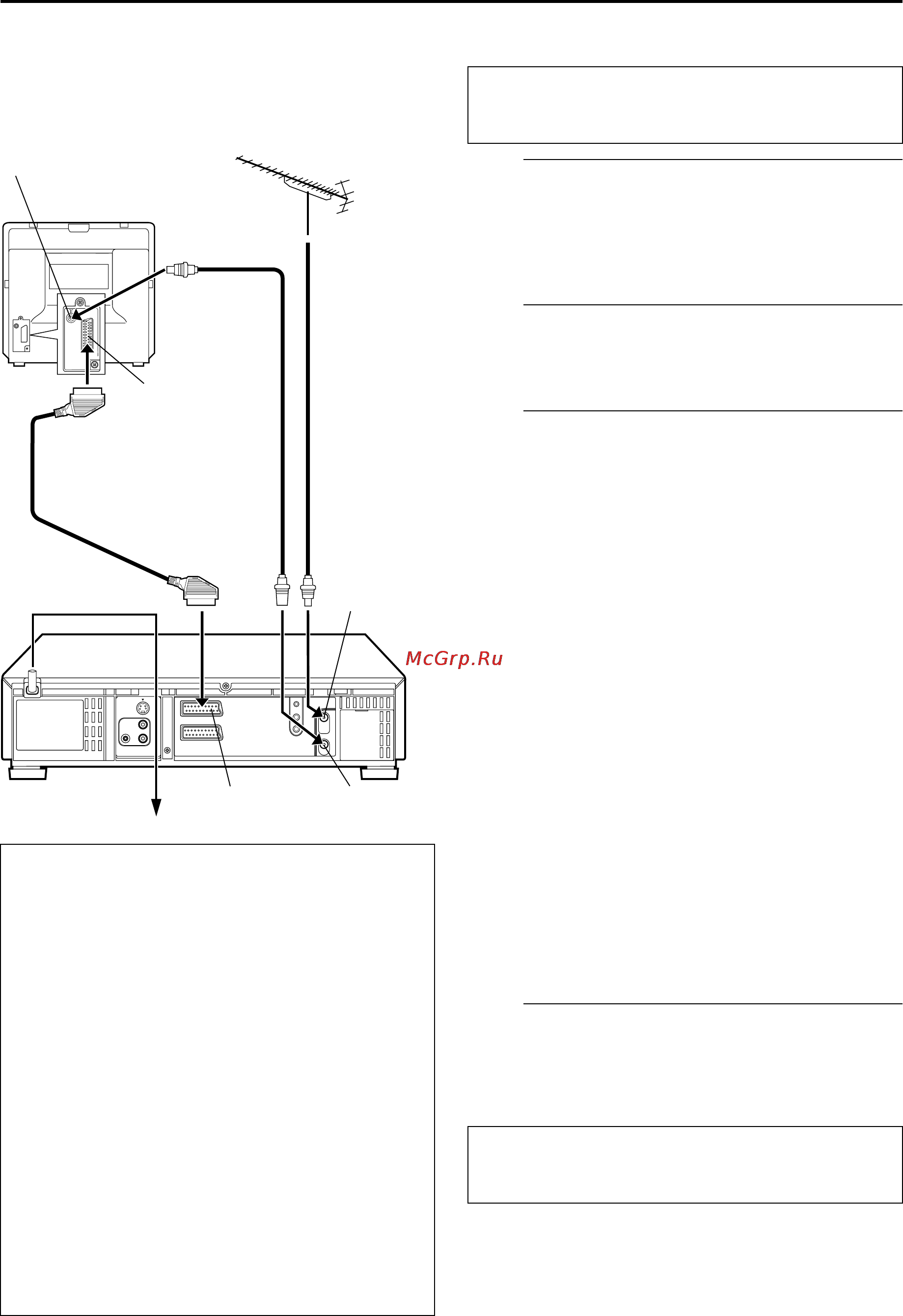

УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА
Основные
подключения
Существенным является правильное подключение
Вашего видеомагнитофона.
A
Проверьте содержимое.
Убедитесь в том, что в упаковочной коробке
содержатся все принадлежности, перечисленные в
параграфе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”
на стр. 86.
B
Расположите видеомагинтофон.
Разместите видеомагнитофон на неподвижной,
горизонтальной поверхности.
C
Подключите видеомагнитофон к ТВ.
Используемый метод подключения
видеомагнитофона зависит от типа имеющегося
ТВ.
РЧ подключение
8
Для подключения к ТВ, у которого нет аудио/
видео входных разъемов . . .
A
Отключите телевизионный антенный кабель от
ТВ.
B
Подключите телевизионный антенный кабель к
разъему ANT. IN на задней панели
видеомагнитофона.
C
Подключите входящий в комплект РЧ кабель
между разъемом RF OUT на задней панели
видеомагнитофона и разъемом антенны ТВ.
Аудио/видео подключение
8
Для подключения к ТВ с аудио/видео
входными разъемами . . .
A
Подключите антенну, видеомагнитофон и ТВ,
как указано в параграфе “РЧ подключение”.
B
Подключите дополнительный 21-штырьковый
кабель SCART между разъемом AV1 (L-1) IN/OUT
на задней панели видеомагнитофона и
21-штырьковым разъемом SCART на ТВ.
D
Подключите видеомагнитофон в сеть.
Вставьте конец сетевого шнура в штепсельную
розетку.
Выполните аудио/видео подключение, если Ваш
ТВ имеет 21-штырьковый входной разъем
(SCART) с целью уменьшения возможных помех.
С помощью аудио/видео подключения Вы
можете прослушивать стереовоспроизведение
видеокассет при использовании стерео ТВ.
ПРИМЕЧАНИЯ:
●
Разъем AV1 (L-1) IN/OUT принимает и передает либо
полный сигнал (регулярный видеосигнал), либо Y/C сигнал
(сигнал, в котором яркость и цветность разделены). Если
21-штырьковый входной разъем AV (SCART) Вашего ТВ
совместим с Y/C сигналом, установите режим “S-ВИДЕО”
для позиции “L-1 ВЫХ” после подключения, и начальные
установки завершены (
墌
стр. 54). Вы можете получать
высококачественные изображения формата S-VHS. (Для
подключений следует использовать 21-штырьковый
кабель SCART, совместимый с Y/C сигналом.)
●
Установите Ваш ТВ в положение VIDEO (или AV), Y/C или
RGB в соответствии с типом Вашего телевизионного
разъема SCART.
●
Для переключения режима ТВ обращайтесь к инструкции
по эксплуатации Вашего телевизора.
●
Для получения высококачественных изображений
формата S-VHS Вы можете использовать также
подключение S-VIDEO, описанное на стр. 11.
Разъем антенны
Задняя панель
телевизора
21-штырьковый
разъем SCART
Телевизионны
й антенный
кабель
РЧ кабель
(входит в
комплект)
21-штырьковый
кабель SCART
(не входит в
комплект)
Сетевой шнур
Штепсельная розетка
Задняя панель
видео-
магнитофона
AV1 (L-1) IN/OUT
ANT. IN
RF OUT
ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
ВИДЕОМАГНИТОФОНОМ.
После завершения подключений выполните
действия параграфа “Автоматическая
установка” на стр. 12.
