10 Ru

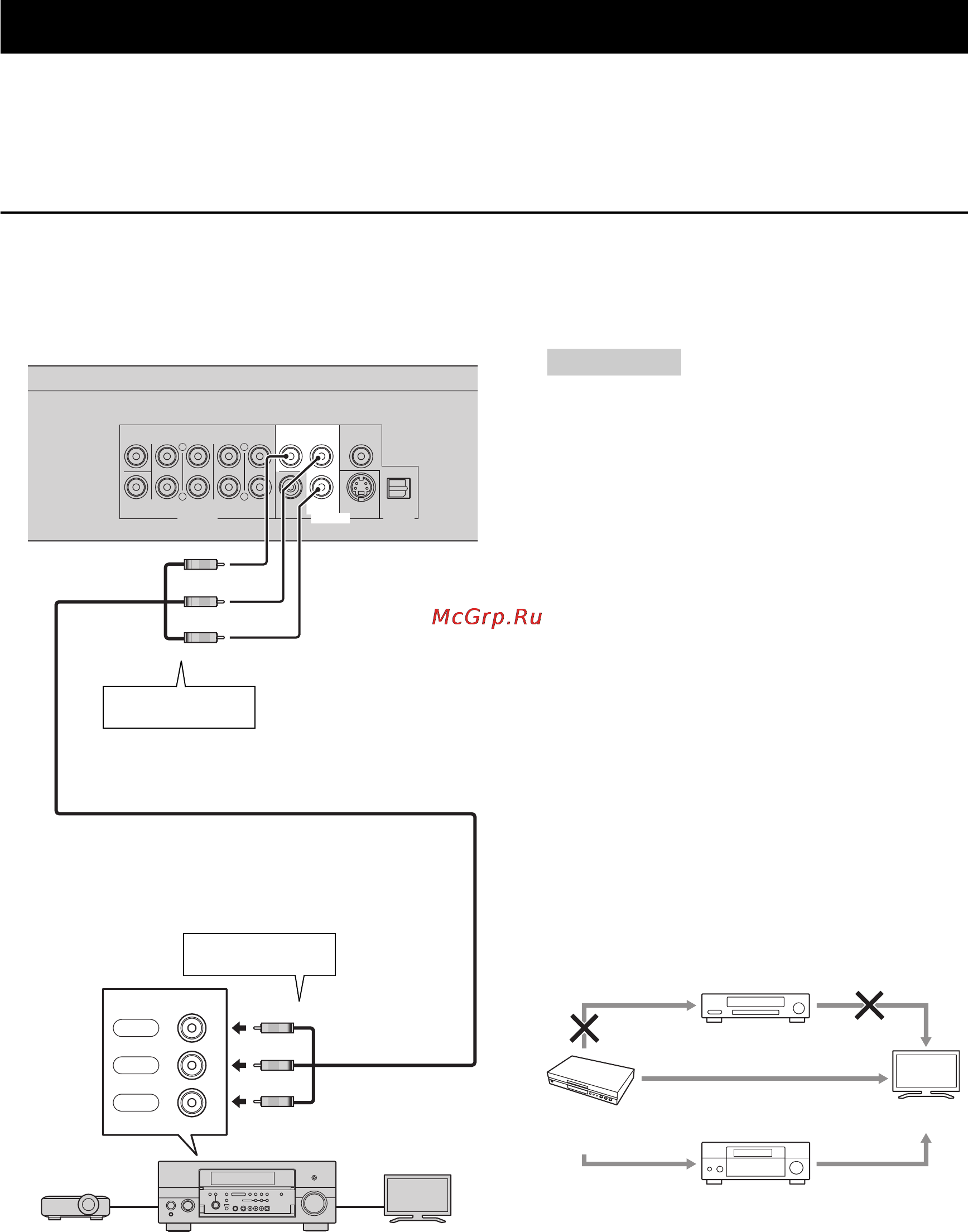

■ Подключение к компонентным гнездам
– При подключении через компонентные гнезда вы сможете наслаждаться точным
воспроизведением цветов и высоким качеством изображения.
– Надежно подключите компонентный видеокабель (продается отдельно) к компонентным гнездам
(1 и 2).
Предупреждение!
Не забудьте выключить данный проигрыватель и оборудование перед выполнением каких-
либо подключений.
Подключение видео
CENTER
SURROUND
BACK
SURROUND
AUDIO OUT
DIGITAL OUT
FRONT
MIXED 2CH
COAXIAL
SUBWOOFER
S VIDEO OPTICAL
R
L
R
L
VIDEO OUT
Y
COMPONENT
PB
VIDEO PR
COMPONENT IN
Y
PB
PR
Данный проигрыватель
Компонентный видеокабель
(продается отдельно)
Примечания
– Необходимо выбрать “Component” в
“Settings” - “Audio Video Settings” -
“Video Out Select” для вывода
видеосигнала через компонентные
гнезда. (См. стр. 31.)
– В случае установки приоритета
видеовыхода в положение “HDMI” в
меню “Video Out Select” (Выбор
видеовыхода), разрешение видеосигнала,
выводимого через гнезда COMPONENT,
является установленной в “HDMI Video
Out” (Видеовыход HDMI).
– В случае выбора приоритета вывода
через гнезда COMPONENT,
устанавливается приоритет вывода
видеосигнала в положение “Component”
(Компонентный).
– В случае воспроизведения изображения
через видеомагнитофон, оно может
ухудшиться из-за функции защиты от
копирования.
– В случае просмотра программы,
защищенной авторским правом,
рекомендуется подключить Блю-рэй
проигрыватель напрямую к телевизору
или через аудио/видео ресивер.
1
К COMPONENT
гнездам
2
К COMPONENT
входным гнездам
Проектор Аудио/видео ресивер
Телевизор
(Зеленый)
(Синий)
(Красный)
(Зеленый)
(Синий)
(Красный)
Зеленый
Синий
Красный
VCR
(видеомагнитофон)
Блю-рэй
проигрыватель
Телевизор
Подключение напрямую
Аудио/видео ресивер
