JVC HR-S9600EU [8/44] Основные подключения

8 РУ

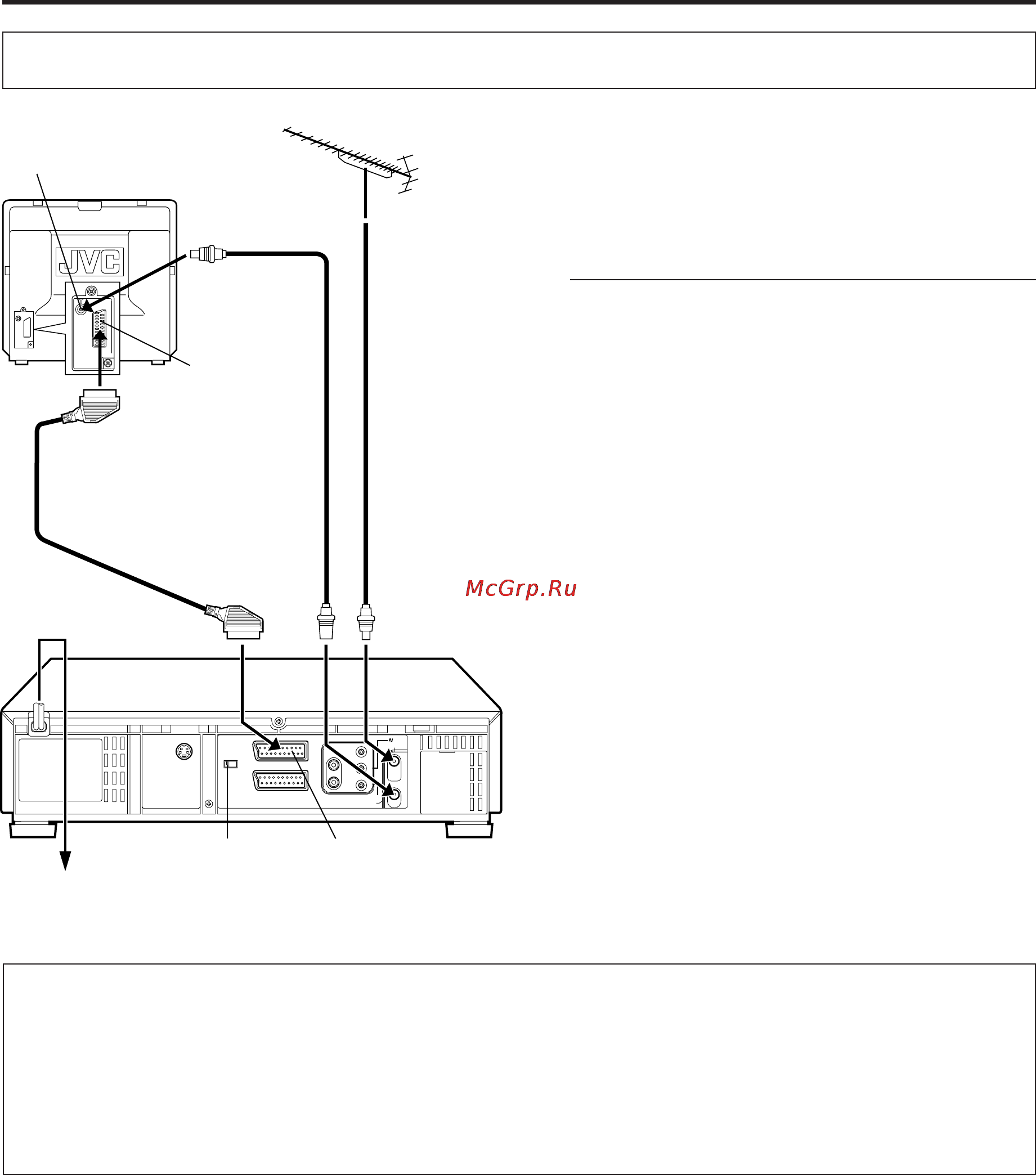

Задняя панель

видеомагнитофона

AV1

IN/OUT

Телевизионный

антенный

кабель

УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА

Основные подключения

(RF) кабель

(входит в комплект)

1

Убедитесь, что в упаковочной коробке имеются все

принадлежности, перечисленные в параграфе

“Технические характеристики” (Z Задняя обложка).

● Для подключения к телевизору, снабженному 21-

штырьковым входным разъемом AV (SCART).

a– Отсоедините от телевизора кабель телевизионной

антенны.

б– Подсоедините кабель телевизионной антенны к гнезду

ANT. IN (ВХОД АНТЕННЫ), которое расположено на

задней панели видеомагнитофона.

в– Соедините с помощью входящего в комплект

видеомагнитофона радиочастотного (РЧ) кабеля

выходное гнездо RF OUT, расположенное на задней

видеомагнитофона и телевизора, как это описано

выше для "ПОДКЛЮЧEHИE ПО BЫCOKOЙ ЧACTOTE

(РЧ-RF)".

входит в комплект видеомагнитофона) разъем AV1

IN/OUT, расположенный на задней панели

видеомагнитофона, с 21-штырьковым входным

разъемом телевизора (SCART).

в– Установите переключатель AV1 OUT в

соответствующее положение.

Переключатель

Разъем AV1 IN/OUT принимает и передает либо полный сигнал (регулярный видеосигнал), либо Y/C сигнал (сигнал, в

котором яркость и цветность разделены). Для выбора входного сигнала выберите позицию “VIDEO” (регулярный

видеосигнал) или “S-VIDEO” (Y/C сигнал) для установки “AV1 SELECT” (Z стр. 29). Для выбора выходного сигнала

установите этот переключатель в положение COMP.

● Если на 21-штырьковый входной разъем AV (SCART) Вашего телевизора может подаваться сигнал Y/C, установите этот

переключатель в положение Y/C. Вы можете получить высококачественные изображения формата S-VHS. (Используйте

21-штырьковым кабель SCART, совместимым с сигналом Y/C.)
