Zanussi ZHC 94 ALU [3/10] Инструкции по установке

Составные части

Вытяжной вентилятор состоит из следующих

частей (рис.1):

• Колпак С с регуляторами, освещением и

моторным блоком 1 шт.

Телескопическая труба, состоящая из:

• верхнего элемента трубы S 1 шт.

• нижнего элемента трубы I 1 шт.

• Направляющие решетки G 2 шт.

• Редукционный фланец диам. 150-120 мм А

1 шт.

• Клапан V (дополнительный аксессуар) 1 шт.

• Распределительный узел рециркуляции

воздуха R 1 шт.

• Отражатель D 1 шт.

• Дополнительные боковые надставители узла

рециркуляции Р1 2 шт.

• Дополнительный надставитель узла

рециркуляции Р 1 шт.

Пакет, содержащий:

• Кронштейны 2 для крепления прибора 2 шт.

• винты, заглушки и документация.

• Брызгозащитный экран В (дополнительный

аксессуар) 1 шт.

Инструкции по установке

Чтобы облегчить установку выполняйте

операции в следующем порядке:

• Закрепите настенные кронштейны и

брызгозащитный экран.

• Закрепите колпак.

• Подключите вентилятор к сети и проверьте,

нормально ли он работает.

• Организуйте воздухоотвод или

рециркуляцию.

• Установите телескопический дек оративный

воздуховод.

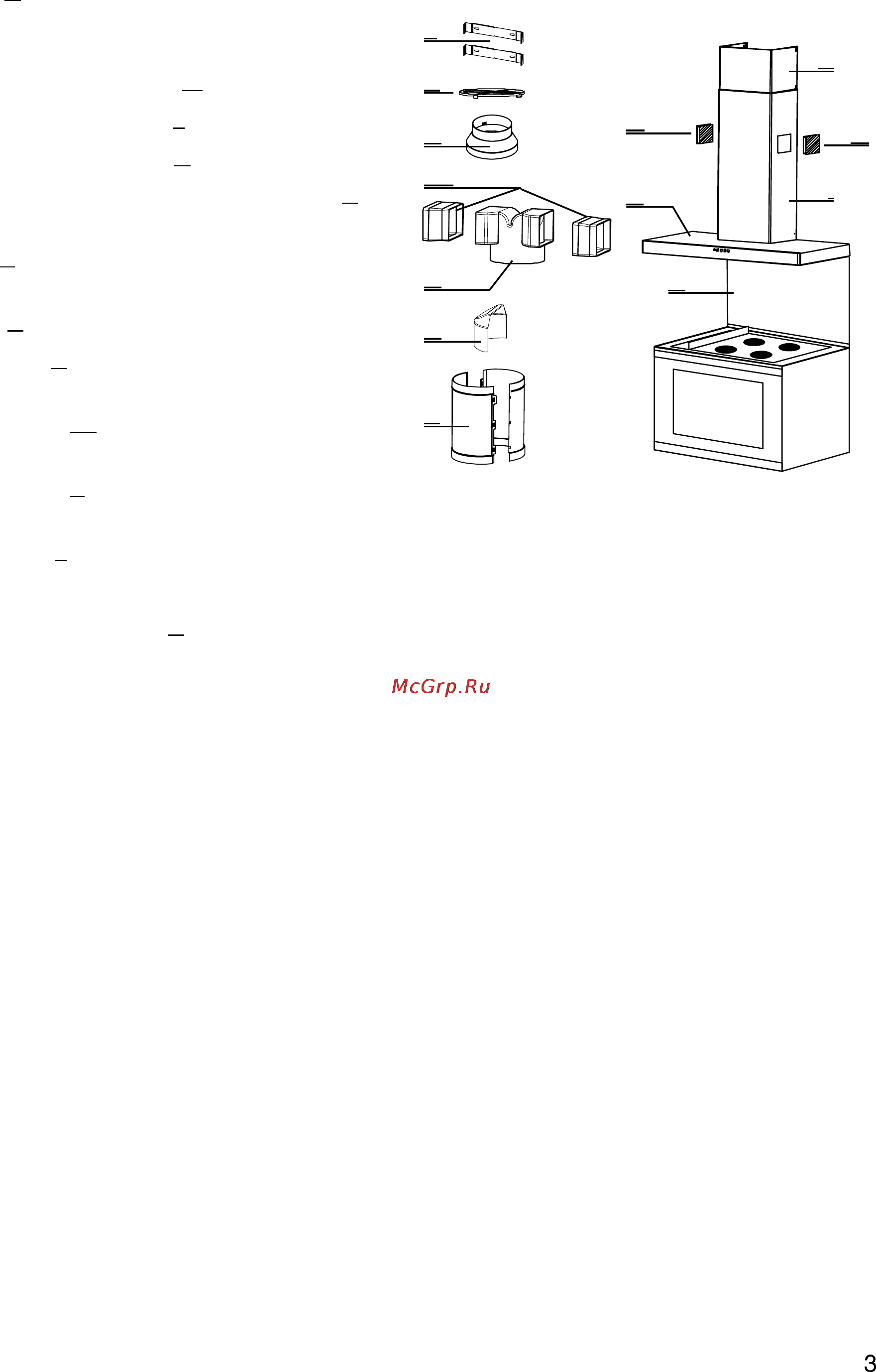

Рис. 1
