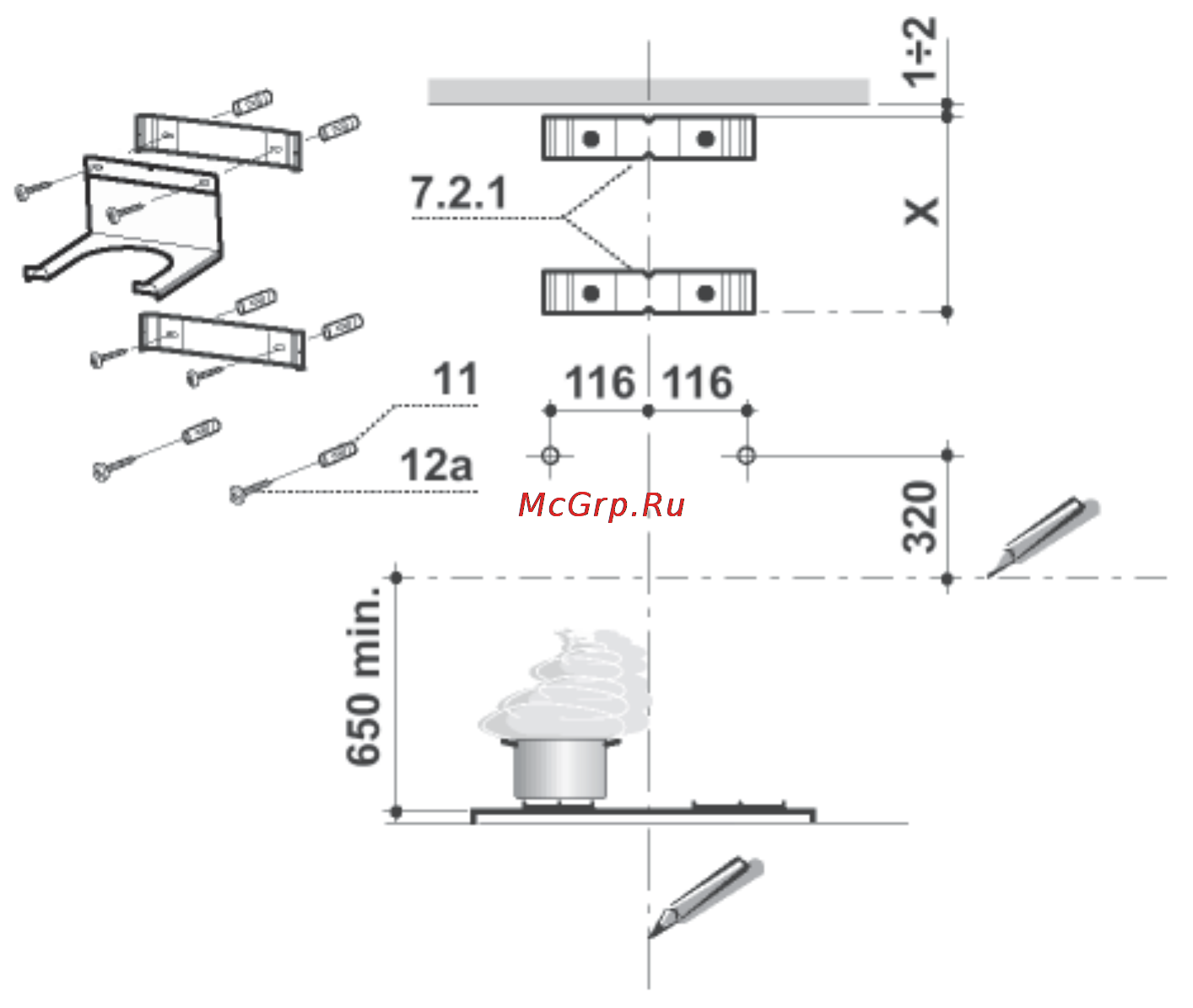

Установка Сверление отверстий в стене и установка креплений Разметка стены В середине стены предполагаемого крепления прибора прочертите вертикальную линию до самого потолка или до максимально высокой точки На расстоянии 650 мм над варочной поверхностью прочертите горизонтальную линию Разместите крепление 7 2 1 на стене на расстоянии 1 2 мм от потолка или верхней границы выровняв центр метку с вертикальной ориентирной линией как показано на рисунке Через отверстия в креплении сделайте метки на стене Разместите крепление 7 2 1 на стене на расстоянии X мм ниже первого крепления Х высота верхней секции трубы прилагается выровняв центр метку с вертикальной линией как показано на рисунке Через отверстия в креплении сделайте метки на стене Отметьте для ориентира точку на расстоянии 116 мм от вертикальной ориентирной линии и 320 мм над горизонтальной ориентирной линией как показано на рисунке Повторите эту операцию с другой стороны В середине меток просверлите отверстия диаметром 8 мм Вставьте дюбели 11 в отверстия Зафиксируйте нижнее крепление 7 2 1 прилагаемыми винтами 12а 4 2 х 44 4 Зафиксируйте вместе нижнее крепление 7 2 1 и стенной крепеж воздухоотвода 7 3 с помощью 2 прилагаемых винтов 12 а 4 2 х 44 4 Вставьте два прилагаемых винта 12 а 4 2 х 44 4 в крепежные отверстия корпуса вентилятора оставив между стеной и головкой винта пространство в 5 6 мм 5
