Подключение S-VIDEO
8
Для подключения ТВ с разъемами S-VIDEO/
AUDIO IN . . .
A
Подключите видеомагнитофон к ТВ.
A
Подключите антенну, видеомагнитофон и ТВ,
как указано в параграфе “РЧ подключение”
(
墌
стр. 8).
B
Соедините разъем S OUT видеомагнитофона с
разъемом S-VIDEO IN на ТВ.
C
Cоедините разъемы AUDIO OUT
видеомагнитофона с разъемом AUDIO IN на ТВ.
B
Подключите видеомагнитофон в сеть.
Вставьте конец сетевого шнура в штепсельную
розетку.
ПРИМЕЧАНИЯ:
● Вы можете получать высококачественные
изображения формата S-VHS.
● С подключением S-VIDEO Вы не можете использовать
функцию предварительной загрузки (
墌
стр. 12).
● Если Ваш ТВ не является стерео совместимым,
используйте разъемы AUDIO OUT видеомагнитофона
для подключения к аудиоусилителю для Hi-Fi стерео
воспроизведения звука. (
墌
стр. 48)
● Для управления видеомагнитофоном с Вашего ТВ,
используя подключение S-VIDEO, установите Ваш ТВ в
режим AV.
● Для перелючения режима ТВ обращайтесь к
инструкции по эксплуатации Вашего телевизора.

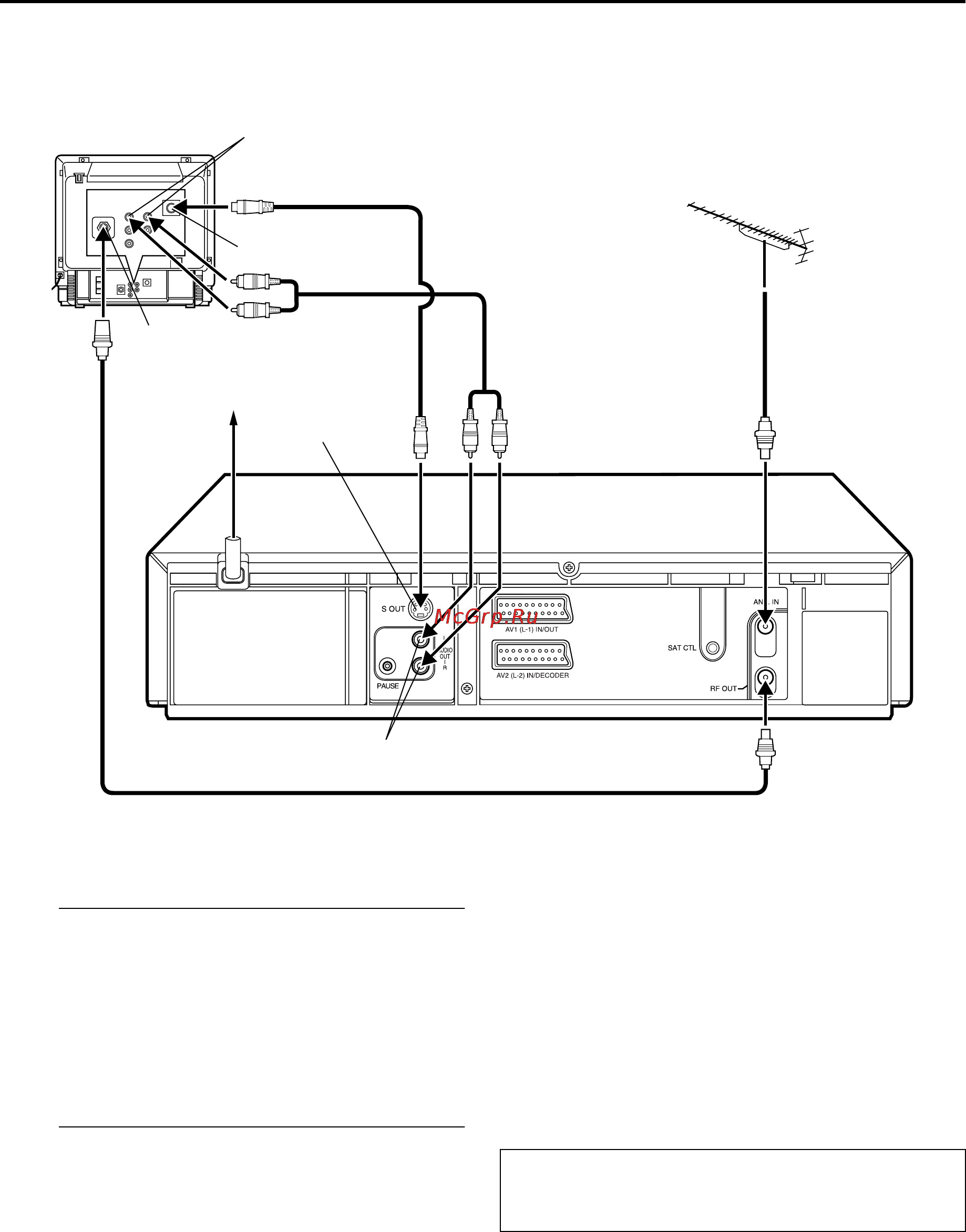

Задняя панель
телевизора
Разъем антенны
Разъем
S-VIDEO IN
Разъемы AUDIO IN
Кабель S-Video
(не входит в комплект)
Аудио кабель
(не входит в комплект)
Штепсельная розетка
Сетевой
шнур
Задняя панель
видеомагнитофона
РЧ кабель (входит в комплект)
S OUT
AUDIO OUT
Телевизионный
антенный
кабель
После завершения подключений выполните
действия параграфа “Автоматическая
установка” на стр. 10.
