www.huter.su

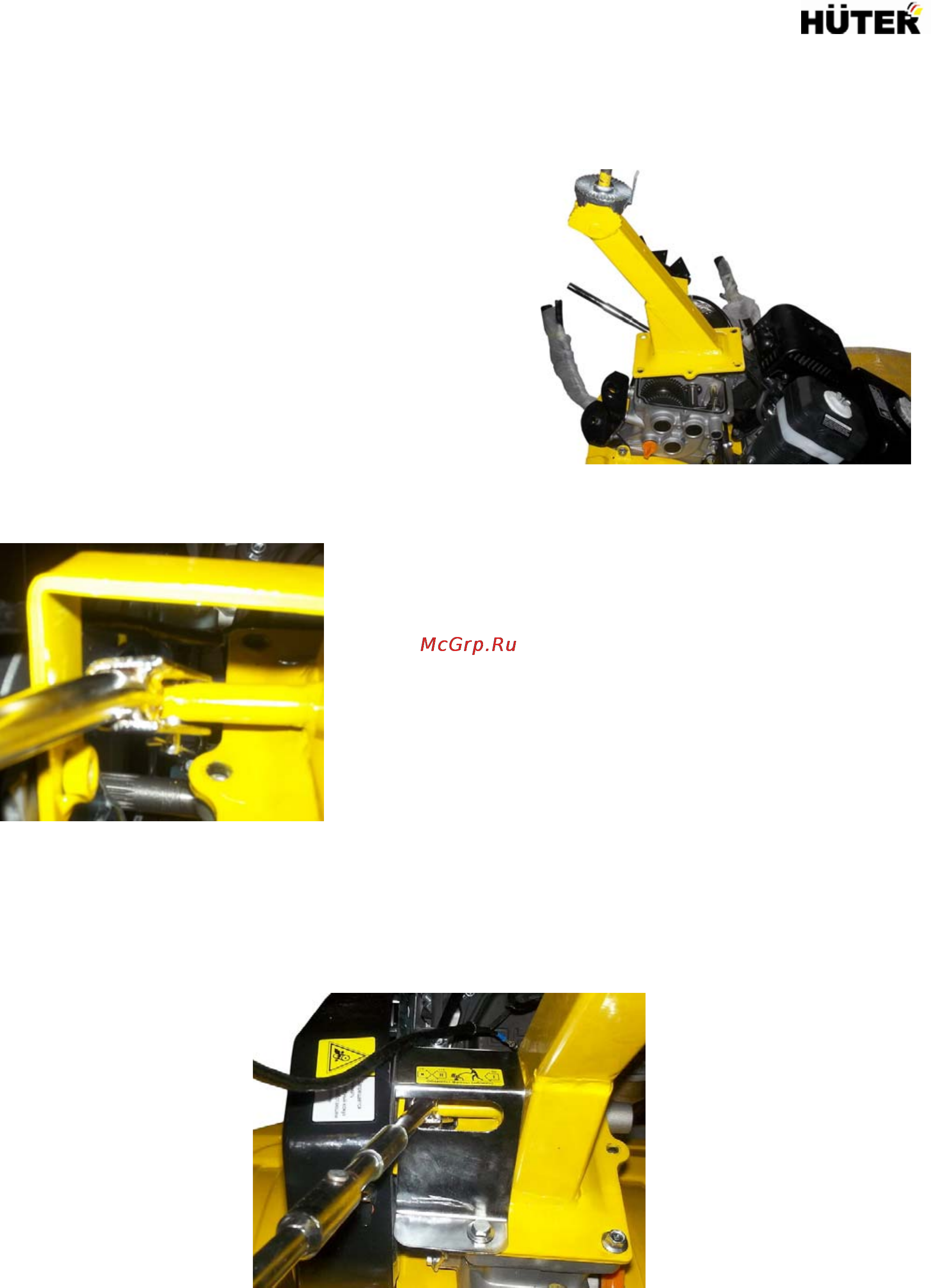

СБОРКА

1. С помощью двух болтов М6х16

и четырех болтов М8х20 установите

кронштейн рукоятки (2) на редуктор

мотокультиватора таким образом, чтобы

опорная стойка кронштейна попала в паз

рычага переключения передач. Болты

М8х20 крепления кронштейна,

расположенные с левой (по ходу движения)

стороны мотокультиватора, следует

закручивать только после установки кожуха

рычага переключения передач (см. п.4).

2. Используя палец со шплинтом,

зафиксируйте рычаг переключения передач на

кронштейне рукоятки.

3. Ус т а н ов и т е кронштейн крепления

кожуха ременной передачи.

4. Используя два оставшихся болта М8х20, установите кожух рычага

переключения передач (4) и затяните все болты крепления кронштейна

рукоятки (2). Ус т а н о в и т е верхнюю часть рычага переключения передач (5).

Мотокультиватор HUTER GMC-7.0
