5.4 Сборка и установка выбрасывателя и отражателя выбрасывателя(рис.5,6,7).

5.4.1 Установите две пружины в планку и вставьте планку в заднюю часть

крепления выбрасывателя на корпусе снегоуборочника (рис. 5).

5.4.2 Установите отражатель 1 (рис.6) в заднюю часть крепления на корпу-

се снегоуборочника. Прижмите выбрасыватель передней частью крепления 2

(рис.6) и зафиксируйте винтами.

5.4.3 Установите отражатель 1 (рис.7) на выбрасыватель 2 (рис.7), зафикси-

руйте с обеих сторон выбрасывателя.

6. Работа

6.1 Подключение к электрической сети.

6.1.1 Для безопасной работы снегоуборочника необходимо установить авто-

мат - предохранитель не менее 6,5А. Шнур питания от электрической сети дол-

жен быть не более 50м и иметь поперечное сечение не менее 1,5 мм

рис.3

рис.6

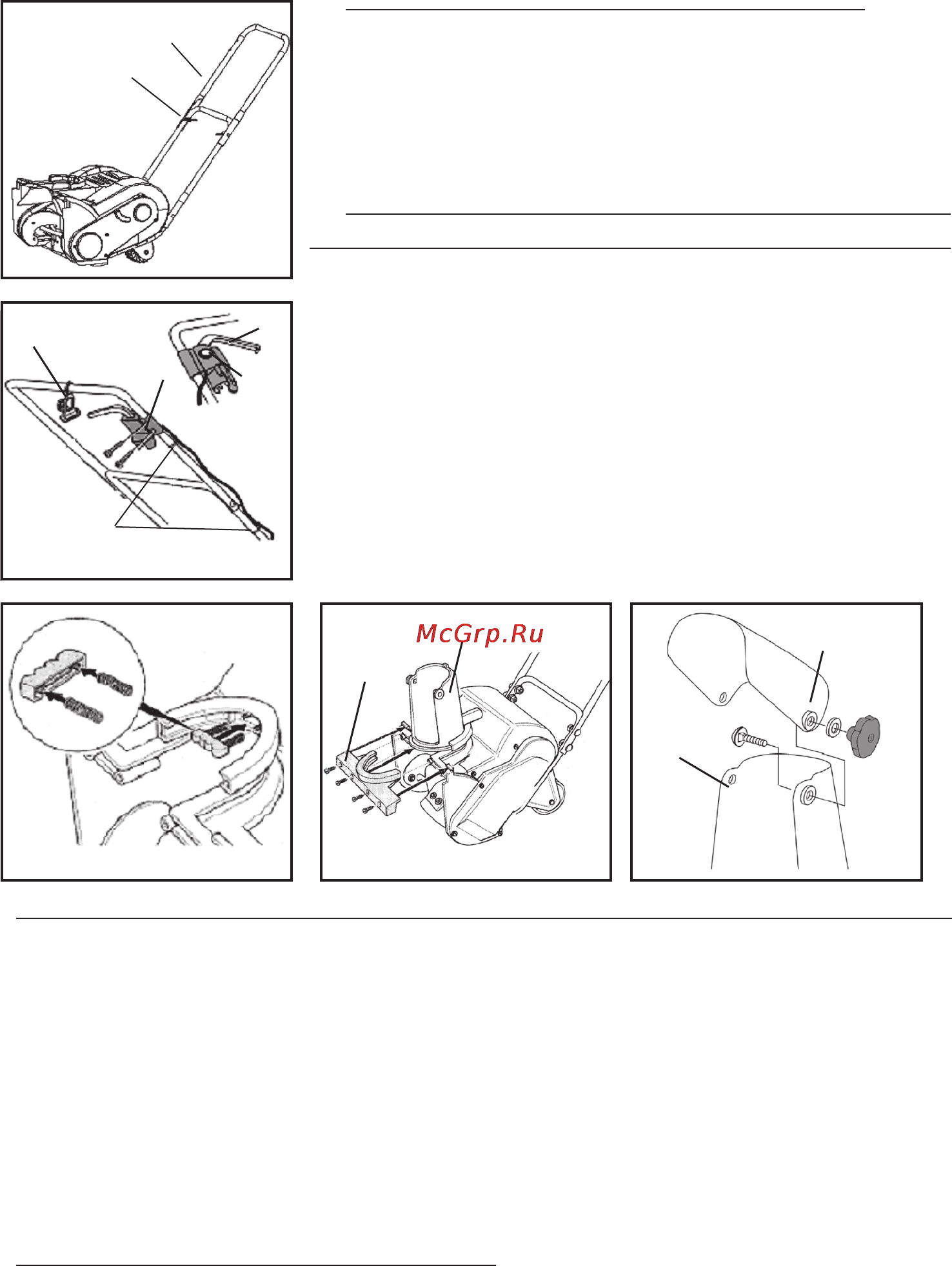

5.2 Установка верхней части ручки (рис.3).

5.2.1 Установите верхнюю часть 1 ручки в пазы

нижней части 2 ручки. Совместите отверстия для

крепления в нижней и верхней частях ручки, зафик-

сируйте ручки болтом и гайкой с обеих сторон снего-

уборочника.

5.3 Установка блока выключатель/штепсельная

вилка и держателя шнура питания от розетки (рис.4).

5.3.1 Установите блок выключатель/штепсельная

вилка 1 (рис.4) на ручке, совместите отверстия в бло-

ке и на ручке, зафиксируйте блок.

5.3.2 Для фиксации шнура питания от розетки

установите держатель 2 (рис.4) на верхнюю часть

ручки.

5.3.3 Со стороны прохождения шнура питания от

двигателя к блоку выключатель/штепсельная вилка,

установите клипсы 3 (рис.4) для фиксации шнура пи-

тания.

рис.4

рис.5 рис.7
