Garmin Garmin GMI 10 [10/16] Подключение gmi 10 с помощью сети nmea 0183

Внимание в руководстве important safety and product information важная информация о безопасности и продукте вложенном в коробку с устройством вы можете найти правила безопасности и важную инфор мацию о приборе 2

Примечание убедитесь что за поверхностью выбранной для уста новки gmi 10 находится достаточно пространства для прибора gmi 10 и подсоединяемых проводов 4

С длительное воздействие темпе ратур выходящих за пределы данного диапазона при хранении или эксплуатации может привести к поломкам жк дисплея или других компонентов такие поломки и связанные с ними последствия не покры ваются ограниченной гарантией производителя 4

С до 7 4

Шаг 2 монтаж gmi 10 заподлицо 4

32 90 мм просверлите начальное отверстие с помощью сверла 3 8 10 мм в месте указанном на шаблоне 4 используя ножовку или круговую пилу 3 17 32 90 мм прорежьте поверх ность установки вдоль внутренней пунктирной линии обозначенной на шаблоне обработайте отверстие с помощью напильника и наждачной бумаги 5 вставьте прибор gmi 10 в полученное отверстие и убедитесь что четыре отверстия для монтажных винтов расположены в нужных местах в противном случае отметьте расположение четырех отверстий для монтажных винтов извлеките gmi 10 из отверстия 6 с помощью керна пометьте центр каждого из четырех отверстий для монтаж ных винтов 7 с помощью сверла просверлите четыре отверстия для монтажных винтов диаметр сверла определяется по приведенной ниже таблице 5

Gmi10инструкцияпоустановке 5 5

Поместите прибор gmi 10 в отверстие 9 вставьте четыре монтажных винта в отверстия в приборе gmi 10 закрутите в просверленные в поверхности для установки отверстия и надежно затяните 5

Примечание винты из нержавеющей стали могут гнуться при закручивании в поверхность из стекловолокна и сильной затяжке ком пания гармин рекомендует перед использованием винтов обрабаты вать резьбу противозадирной смазкой 5

Примечание если вы устанавливаете прибор на поверхности из стекловолокна рекомендуем использовать зенкер для просверливания отверстия только в верхнем слое это поможет избежать образования трещин при затягивании винтов 5

Таблица размеров разметочных отверстий 5

Установите монтажные крышки 5

Внимание максимальное входное напряжение gmi 10 составляет 32 в пост тока превышение этого значения может привести к поврежде ниям gmi 10 и аннулированию гарантии 6

Примечание во время базовой установки используйте только крас ный и черный провод остальные провода необходимы для подключения nmea 0183 и их подключение не является обязательным для нормаль ной работы gmi 10 информацию о подключении nmea 0183 совмести мого устройства см на стр 10 6

Шаг 3 подключение gmi 10 к питанию 6

Для подключения gmi 10 к существующей сети nmea 2000 7

Для подключения жгута проводов 7

Подключение gmi 10 с помощью сети nmea 2000 7

Шаг 4 подключение gmi 10 к датчикам 7

Внимание если на борту вашего судна уже установлена сеть nmea 2000 то она должна быть подключена к питанию не подключайте входящий в комплект кабель питания nmea 2000 к существующей сети nmea 2000 потому что к сети nmea должен быть подключен только один источник питания 8

Внимание подключите кабель питания nmea 2000 входящий в комплект к включателю зажигания судна или через внешний выклю чатель при непосредственном подключении к батарее gmi 10 будет потреблять ток бортовой батареи 8

Для создания базовой сети nmea 2000 8

Gmi10инструкцияпоустановке 9 9

Подключение gmi 10 с помощью сети nmea 0183 10

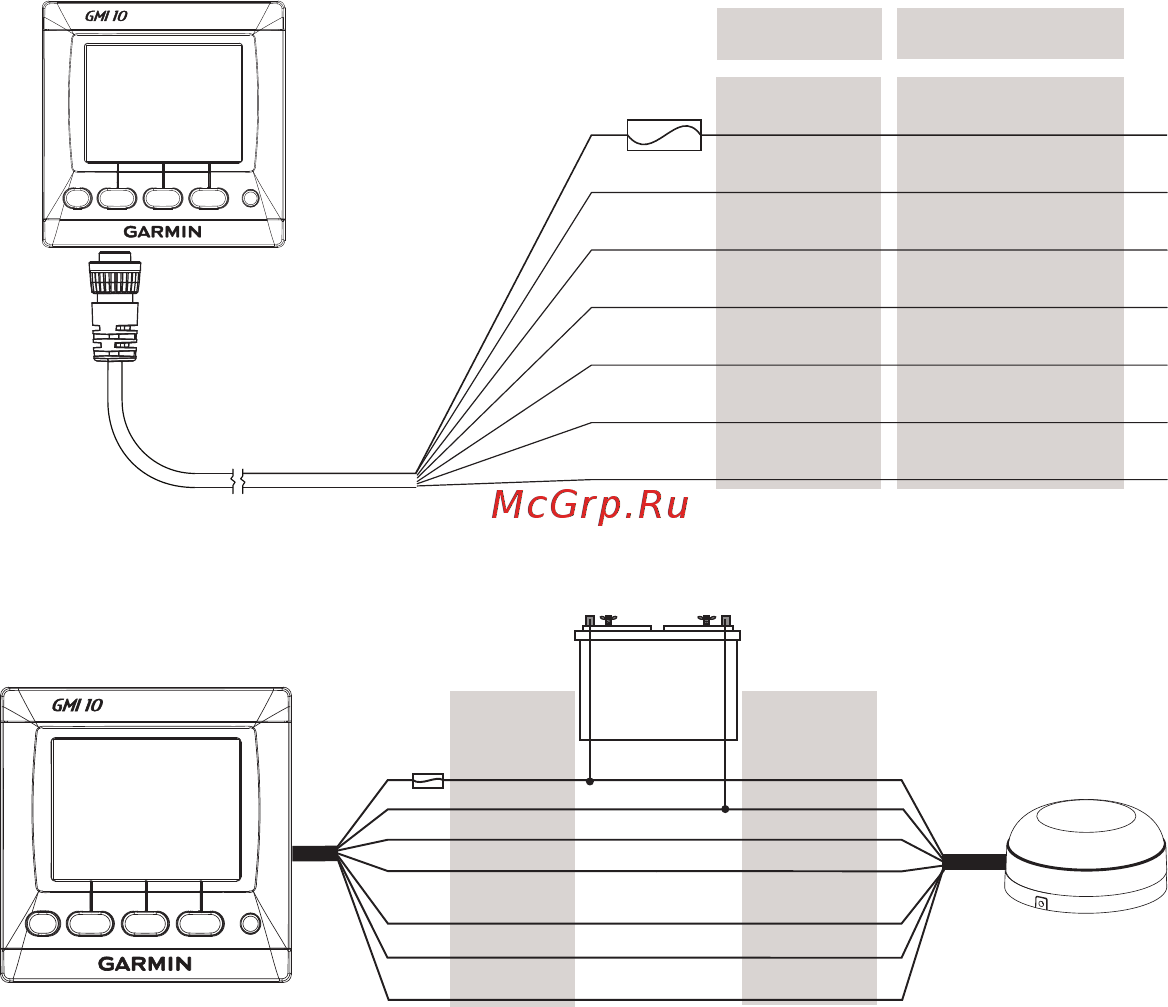

При подключении устройства nmea 0183 к gmi 10 используйте приведенные ниже схемы для удлинения провода используйте экранированную скрученную пару 22 awg запаивайте все соединения и закрывайте их с помощью термоуса живаемых трубок 10

Примечания для добавления дополнительных датчиков к сети nmea 2000 следуйте инструк циям прилагаемым к датчику дополнительную информацию о nmea 2000 и о создании сети nmea 2000 см на сайте www garmin com gmi 10 не получает питание от сети nmea 2000 этот компонент должен быть отдельно подключен к источнику питания 10

Устройство gmi 10 может принимать данные nmea 0183 от одного прибора индикатор gmi отображает принятые данные но не может передать эти данные в другое устройство nmea 0183 или в сеть nmea 2000 10

Gmi10инструкцияпоустановке 11 11

Информация о png nmea 2000 11

Используйте приведенную ниже таблицу для определения утвержденной информации о номерах nmea 2000 pgn для данных которые могут быть при няты и переданы прибором gmi 10 при соединении с nmea 2000 совместимым устройством 11

Прием передача 11

Примечания информацию о проводах transfer tx a и b см в инструкции по уста новке nmea 0183 совместимого устройства если в nmea 0183 совместимом устройстве имеется только один передаю щий tx провод подключите его к коричневому проводу от gmi 10 а зеленый провод rx b подключите к земле синий тх а и белый тх в провода используются только при подключении gmi 10 к антенне garmin gps 17 17x желтый accessory on провод используется только при подключении gmi 10 к антенне gps 17 17x 11

Gmi 10 имеет серти фикацию nmea 2000 12

Gmi 10 может принимать следующие утвержденные предложения nmea 0183 от nmea 0183 совместимых устройств bod bwc dbt dpt gga gll gsa gsv hdg hdm mda mtw mwd mwv rmb rmc vhw wpl и xte 12

Gmi10инструкцияпоустановке 12

Информация о предложениях nmea 0183 12

Декларация соответствия 13

Лицензия на программное обеспечение 13

Технические характеристики 13

Характеристики питания 13

Gmi10инструкцияпоустановке 15 15

Сервисные центры 15

Gmi10инструкцияпоустановке 16
