4 GMR 18/18HD/24/24HD Руководство пользователя
Краткий обзор работы радара
Радар Garmin GMR 18/18HD/24/24HD передает узкий луч микро-
волновой энергии, который поворачивается на 360
о
. Когда
передаваемая энергия встречается с каким-либо объектом,
часть энергии отражается и возвращается в сканер, где про-
исходит накапливание отраженной энергии для дальнейшей
обработки и индикации. Для эксплуатации и настройки радара
GMR 118/18HD/24/24HD используются средства управления
картплоттера Garmin. Данные радара представлены на специ-
альной странице радара. Кроме того, они могут быть наложены на
страницу карты. Все средства управления радаром доступны на
любой из этих страниц.
Страница радара
После установки радара GMR 18/18HD/24/24HD карт-
плоттер Garmin при включении будет обнаруживать GMR
18/18HD/24/24HD как новое сетевое соединение.
ПРИМЕЧАНИЕ: Для нормальной работы радара GMR
18/21/41 может потребоваться обновление программ-
ного обеспечения. Если при включении картплоттера
на экране появляется сообщение “Incompatible Soware
Version” (несовместимая версия программного обе-
спечения), то Вам необходимо провести обновление
программного обеспечения картплоттера. Карта с
обновлением прилагается к GMR 18/18HD/24/24HD.
После обнаружения нового радара картплоттер автоматически
добавит к списку своих страниц отдельную страницу радара.
В случае отсутствия страницы радара нажмите на кнопку ADJ/
MENU и удерживайте ее в нажатом положении до тех пор, пока
не появится главное меню. С помощью кнопки Rocker выдели-
те позицию System (система) и выберите опцию Radar (радар)
в списке услуг в нижней части страницы.
Для вызова страницы радара:
1. Нажмите на кнопку PAGE для вызова списка страниц.
2. С помощью кнопки Rocker выберите опцию Radar (ра-
дар).
3. Нажмите на кнопку ENTER.

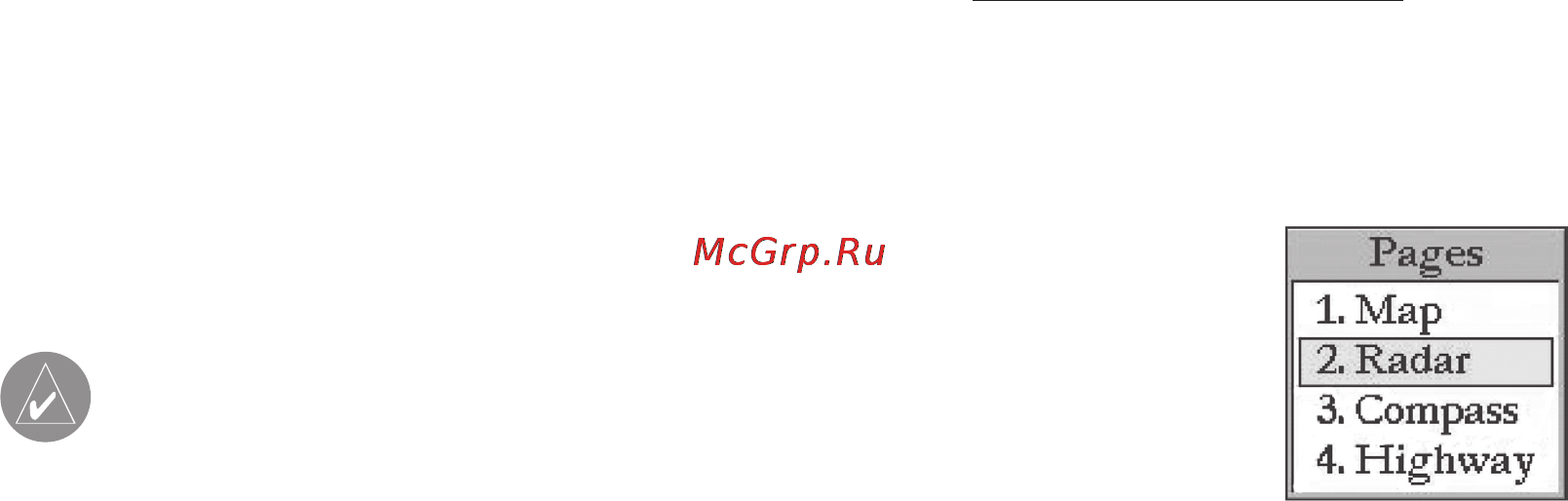

Рис.: Список страниц.
При включении радара в панели состояния в верхней части
страницы радара появится сообщение “Radar Warming Up”
Работа РадаРа GMR 18/18HD/24/24HD
