Рэмо TV Future Outdoor DVB-T2 [5/8] Рис 4 схема сборки комплекта tvfuture outdoor dvb t2

жинную шайбу 6.65Г и накрутите гайку М6. Сориентируйте антенну

на передающий центр и плотно затяните гайки М6.

6.3.5. Кабель закрепить на кронштейне с помощью хомутов, изолен-

ты или скотча. Не допускается чрезмерное натяжение кабеля.

6.3.6. Если расстояние от антенны до цифрового приёмника превы-

шает длину прилагаемого к антенне кабеля, необходимо его нарас-

тить, использовав кабель такого же типа (RG-6U, волновое сопротив-

ление 75 Ом), или заменить кабелем большей длины.

6.4. ПОДКЛЮЧЕНИЕ ЦИФРОВОГО ПРИЕМНИКА.

6.4.1. Установите цифровой приёмник (рис.4, поз.2) в непосред-

ственной близости от телевизора (рис.4, поз.3). При этом должно

обеспечиваться адекватное охлаждение корпуса приёмника за счет

естественной конвекции - не размещайте приёмник в закрытых ни-

шах, не накрывайте корпус каккими-либо предметами, не устанав-

ливайте на корпус приемника другое оборудование.

6.4.2. Подсоедините разъём коаксиального кабеля от антенны к гнез-

ду «Антенна» (рис.3, поз.1) цифрового приемника.

6.4.3. Подключите цифровой приёмник к телевизору с помощью

кабеля 3RCA-3RCA (рис.2, поз.4) строго соблюдая назначение ште-

керов. Штекера и гнезда маркированы соответствующим цветом,

возможно дублирование надписью. Также возможно подключение

с помощью кабелей SCART-3RCA или HDMI-HDMI (данные кабели

приобретаются отдельно).

6.4.4. Подключите цифровой приёмник и телевизор к электрической

сети.

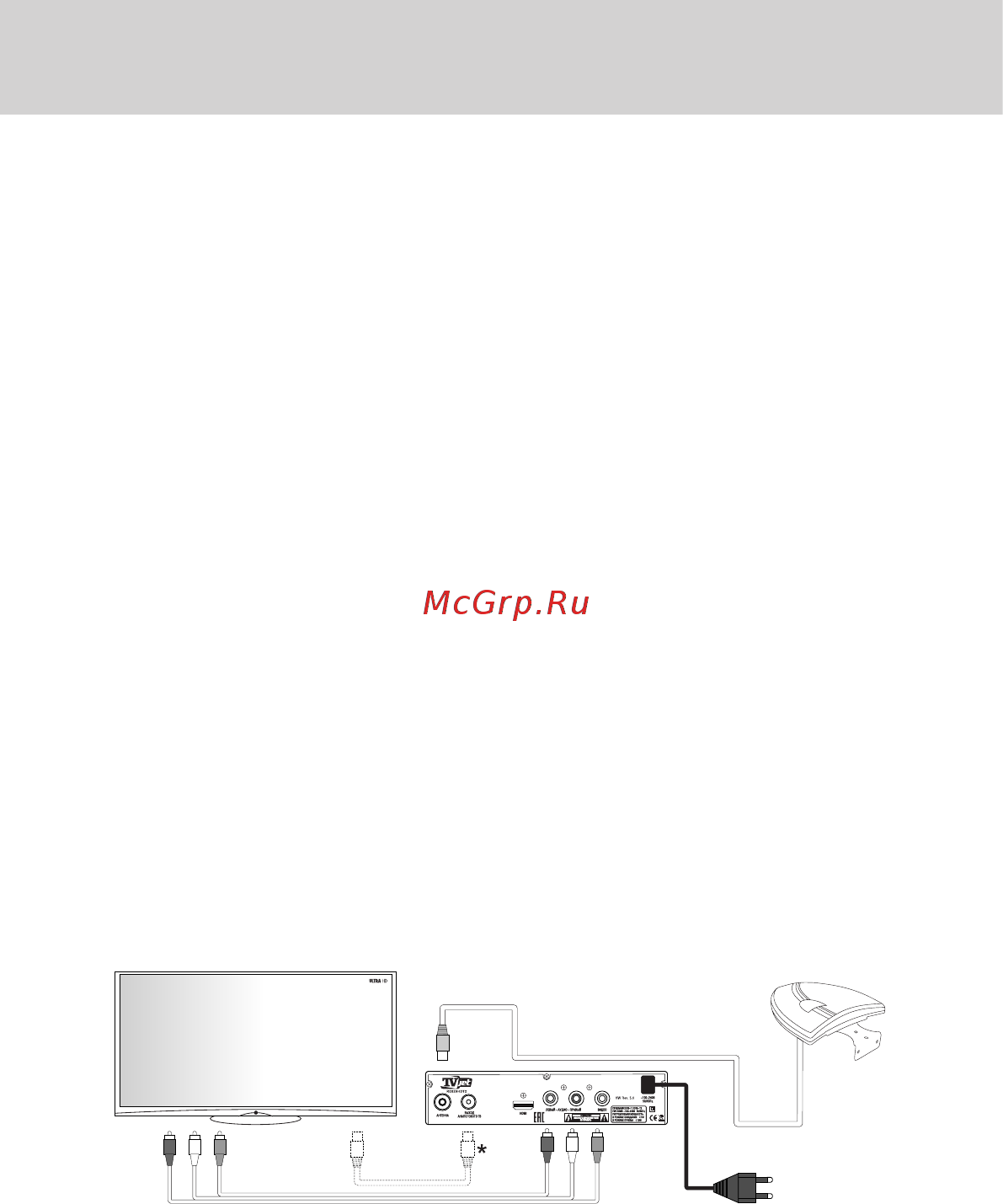

рис. 4 Схема сборки комплекта «TVFuture Outdoor DVB-T2»

ПОДКЛЮЧЕНИЕ
