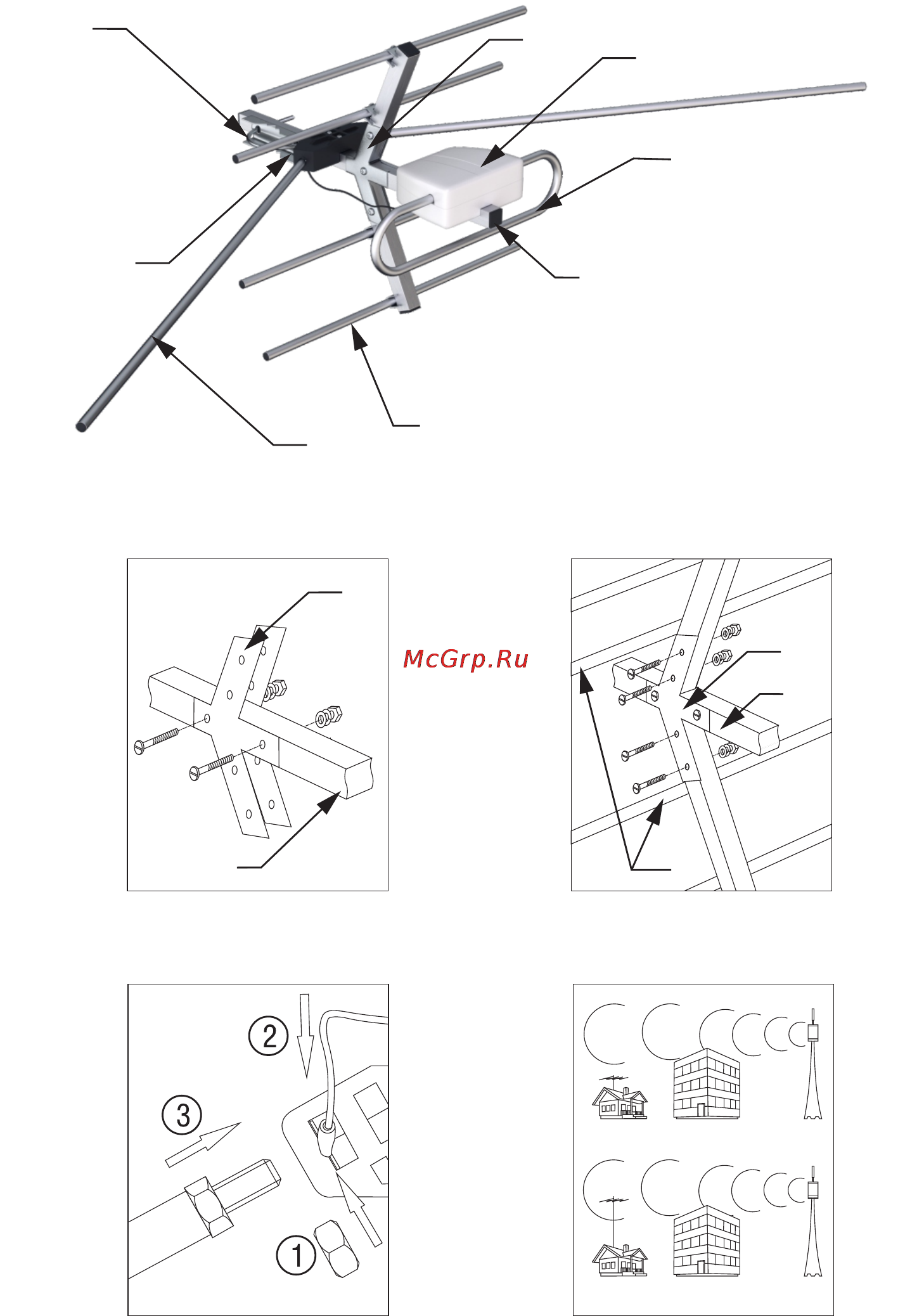

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антенн приведен на рисунке 1 4 2 Антенна Микрон состоит из вибратора дециметрового диапазона 4 рефлекторов дециметрового диапазона 8 и вибраторов метрового диапазона 7 На траверсе 1 установлены узел крепления рефлекторов метрового диапазона изолятор 5 и узел крепления рефлекторов дециметрового диапазона 6 Вибраторы метрового диапазона 7 крепятся под углом 120 градусов в горизонтальной плоскости рефлекторы дециметрового диапазона 8 крепятся аналогично но в вертикальной плоскости Также на траверсе смонтировано согласующее устройство 2 с усилителем Для монтажа антенны на мачту имеется узел крепления 11 образная скоба с зубчатым опорным узлом 3 Подключение антенны к телевизору осуществляется коаксиальным кабелем через Р разъем 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением Заземление подключается к винту находящемуся на узле крепления антенны к мачте 5 2 При установке антенны на крыше окне или балконе необходимо соблюдать правила техники безопасности при производстве высотных работ Рис 1 Общий вид антенн Рис 2 Установка крепления рефлекторов ДМВ Рис З Установка рефлекторов ДМВ НЕ ПРАВИЛЬНО ПРАВИЛЬНО Рис 4 Сборка вибраторов МВ Рис 5 Установка антенны 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскройте упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты электрические проводники не иметь нарушения изоляции 6 2 Из комплекта крепежа возьмите две фигурные пластины предназначенные для установки рефлекторов ДМВ диапазона Установите их на траверсе с помощью винтов М4х25 гаек М4 шайб 4 шайб гроверов 4 65Г таким образом чтобы рефлектор был направлен вперед см рис 2 Для удобства дальнейшей сборки рекомендуем не протягивать гайки до упора 6 3 Установите два элемента рефлектора с помощью винтов М4х25 гаек М4 шайб 4 шайб 4 65Г как показано на рис З Окончательно протяните все гайки 6 4 Вставьте гайки Мб параллельными поверхностями в пазы узла крепления вибраторов диапазона МВ 5 с небольшим усилием см рис 5 поз 1 6 5 Вставьте наконечники проводников усилителя в пазы изолятора так чтобы они оказались между гайкой и корпусом изолятора см рис 5 поз 2 6 6 Соедините между собой полувибраторы метрового диапазона в цанговую часть полувибратора диаметра 10мм вставьте конец вибратора диаметра 8мм имеющий отверстие для фиксирующего винта Совместите отверстия в полувибраторах вставьте в них винт М4х15 и зафиксируйте сочленение с помощью гайки М4 шайбы 4 и шайбы гровера 4 65Г Не прикладывайте чрезмерных усилий чтобы не деформировать трубки вибраторов 6 7 Вверните вибраторы в гайки Мб через отверстие в изоляторе и затяните их до упора см рис 5 поз З В случае необходимости возможно дотянуть вибраторы с помощью гаечного ключа 6 8 Присоедините коаксиальный кабель к Е разъему усилителя согласующего устройства После подключения произведите гидроизоляцию разъема с помощью ПВХ изоленты и нейтрального герметика 6 9 Закрепите антенну на мачте с помощью 11 образной скобы На резьбовую часть 11 образной скобы установите шайбу 6 пружинную шайбу 6 65Г и накрутите гайку Мб Сориентируйте антенну на передающий центр и затяните гайки Мб 6 10 Подключите шину заземления за специальный болт расположенный на узле крепления антенны к мачте
