УКАЗАТЕЛЬ

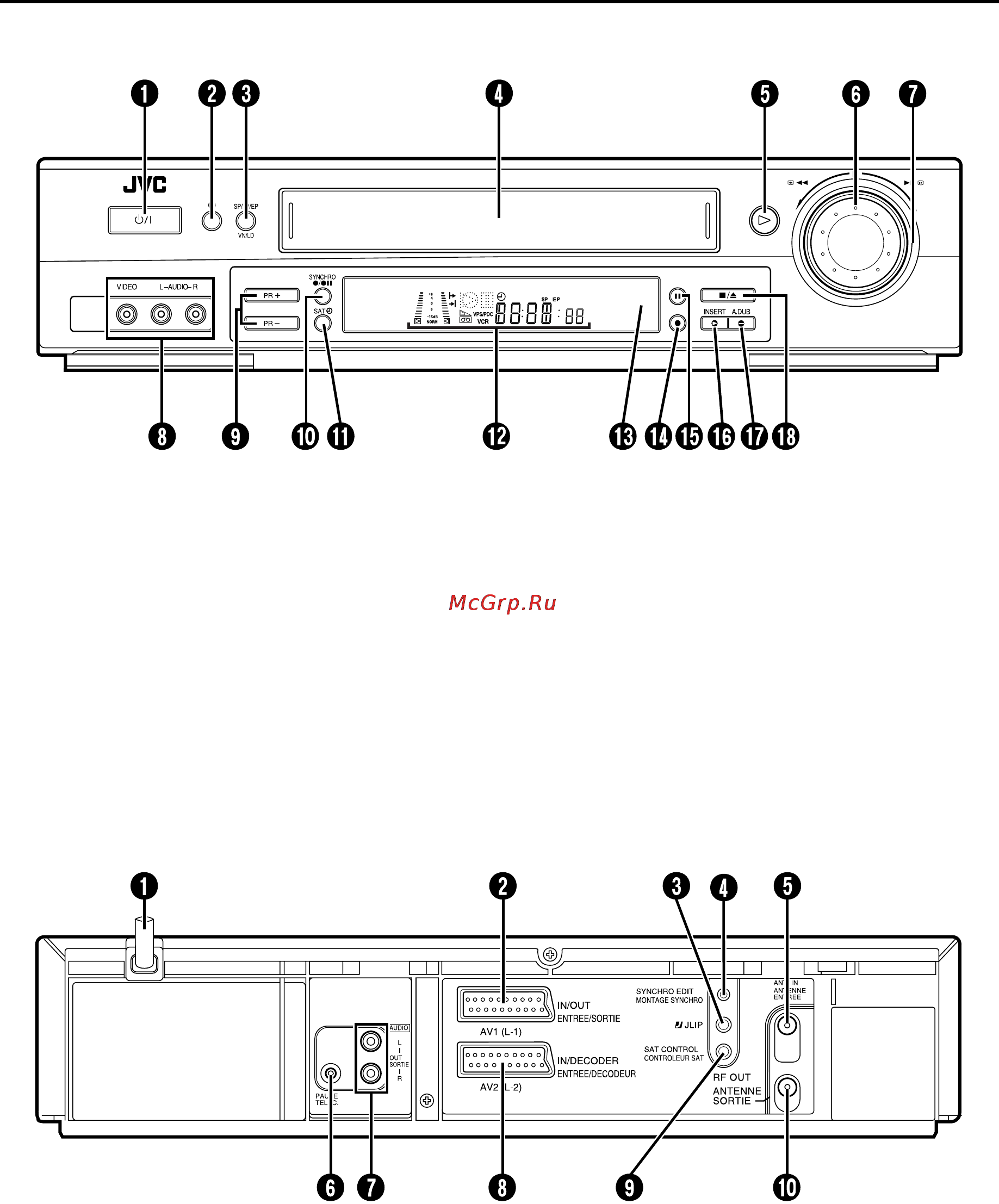

ВИД СПЕРЕДИ
A
Кнопка STANDBY/ON
1
жидание/вкл.)
стр. 10
B
Кнопка таймера
#
стр. 29, 31
C
Кнопка SP/LP/EP (нормальный/
долгоиграющий/длительный)
стр. 22
D
Отверстие загрузки кассеты
E
Кнопка воспроизведения
4
стр. 18
F
Диск JOG (покадровая протяжка)
стр. 19
G
Регулятор SHUTTLE (челночное кольцо)
стр. 18
H
Входные разъемы VIDEO/AUDIO (видео/
аудио)
стр. 47, 50, 52
I
Кнопки PR +/– (канал)
стр. 22
J
Кнопка SYNCHRO
7
/
79
(с инхронный
монтаж)
стр. 48
K
Кнопка SAT
#
аймер спутниковых
программ)
стр. 34
L
Передняя дисплейная панель
стр. 5
M
Окошко приемника ИК-луча
N
Кнопка записи
7
стр. 22
O
Кнопка паузы
9
стр. 19
P
Кнопка INSERT (вставка)
стр. 53
Q
Кнопка A.DUB (аудио перезапись)
стр. 51
R
Кнопка остановки/извлечения кассеты
0
стр. 18, 22
ВИД СЗАДИ
A
Сетевой шнур
стр. 9
B
Разъем AV1 (L-1) IN/OUT (вход/выход)
стр. 9, 49, 55
C
Разъем J [разъем JLIP (протокол обмена
стандартными уровнями)]
стр. 54
D
Разъем SYNCHRO EDIT (синхронный
монтаж)
стр. 48
E
Разъем ANT. IN (вход антенны)
стр. 9
F
Разъем дистанционного управления PAUSE
стр. 47
G
Разъемы AUDIO OUT (L/R) (выход звукового
сигнала (левый/правый))
стр. 56
H
Разъем AV2 (L-2) IN/DECODER (вход/
декодер)
стр. 15, 49, 55
I
Разъем SAT CONTROL (управление
спутниковым тюнером)
стр. 15
J
Разъем RF OUT (выход РЧ)
стр. 9
