50
0478 192 9200 B - RU

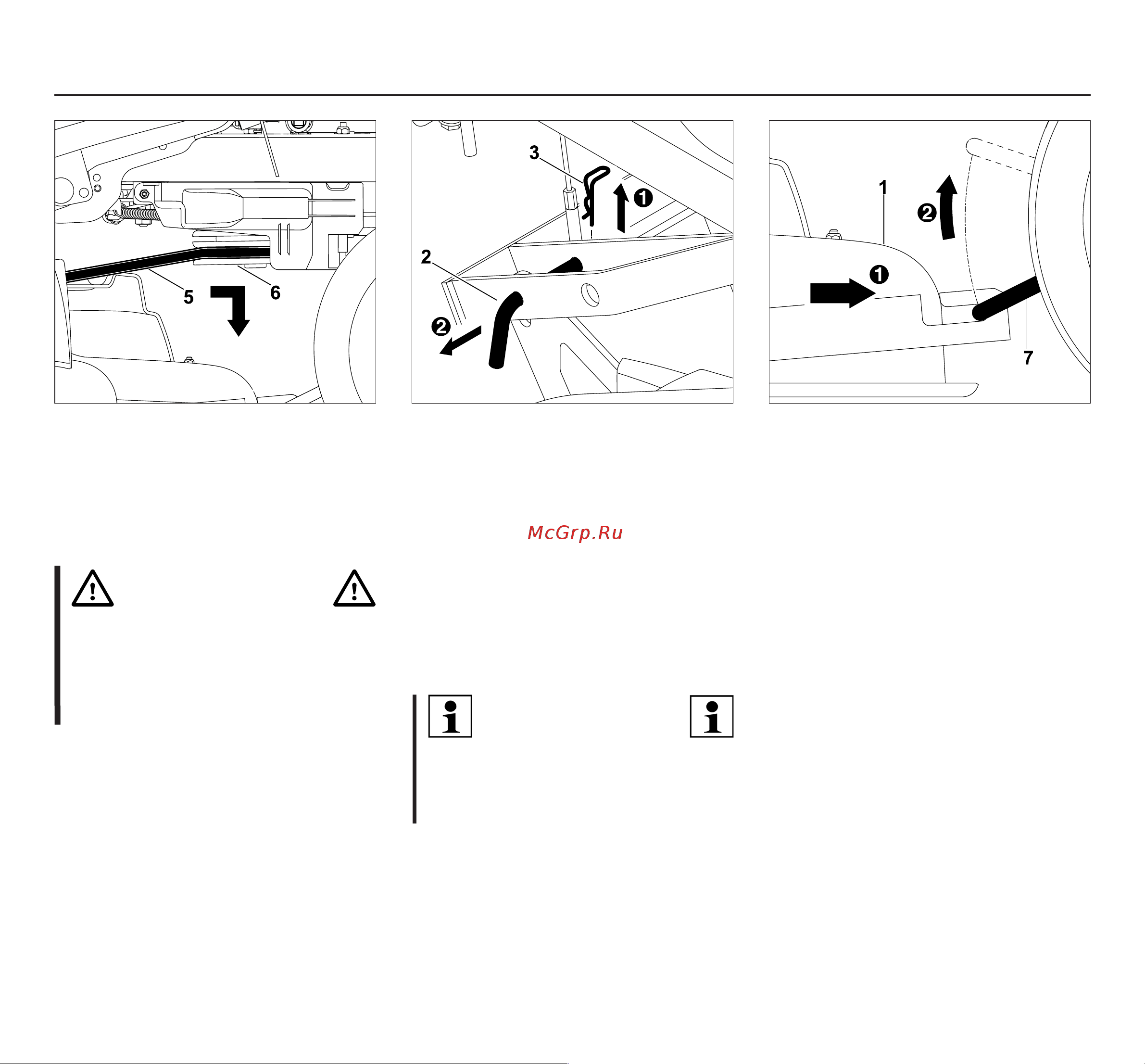

Демонтаж и монтаж косилочного механизма
Снятие косилочного механизма
впереди:
Косилочный механизм 1 сместить
слегка вперед и отсоединить
переднюю подвеску косилочного
механизма 7.
• Деблокировать рукоятку
регулировки высоты срезания.
( 09.13)
• Выбрать максимальный уровень
срезания.
( 09.12)
• Снова заблокировать рукоятку
регулировки высоты срезания.
( 09.13)
Снятие косилочного механизма
сзади:
Вытянуть предохранительный шплинт
3 наверх из отверстия крепежного
болта 2.
Косилочный механизм слегка
приподнять рукой (не браться за
косилочный механизм снизу) и
вытащить крепежный болт 2 второй
рукой.
• Повторить операцию с другой
стороны.
УКАЗАНИЕ
После снятия косилочного
механизма с передней подвески
косилочного механизма подвеска
сама откидывается наверх!
Снять клиновой ремень 5 с
клиноременного шкива 6.
• Если клиновой ремень снят, то
рукоятку натяжного устройства
клинового ремня медленно
отпустить.
ОСТОРОЖНО
Опасность зажатия!
При вынимании крепежного болта
следить за тем, чтобы ничто (руки,
пальцы, ноги и т.п.) не находилось
под косилочным механизмом!
