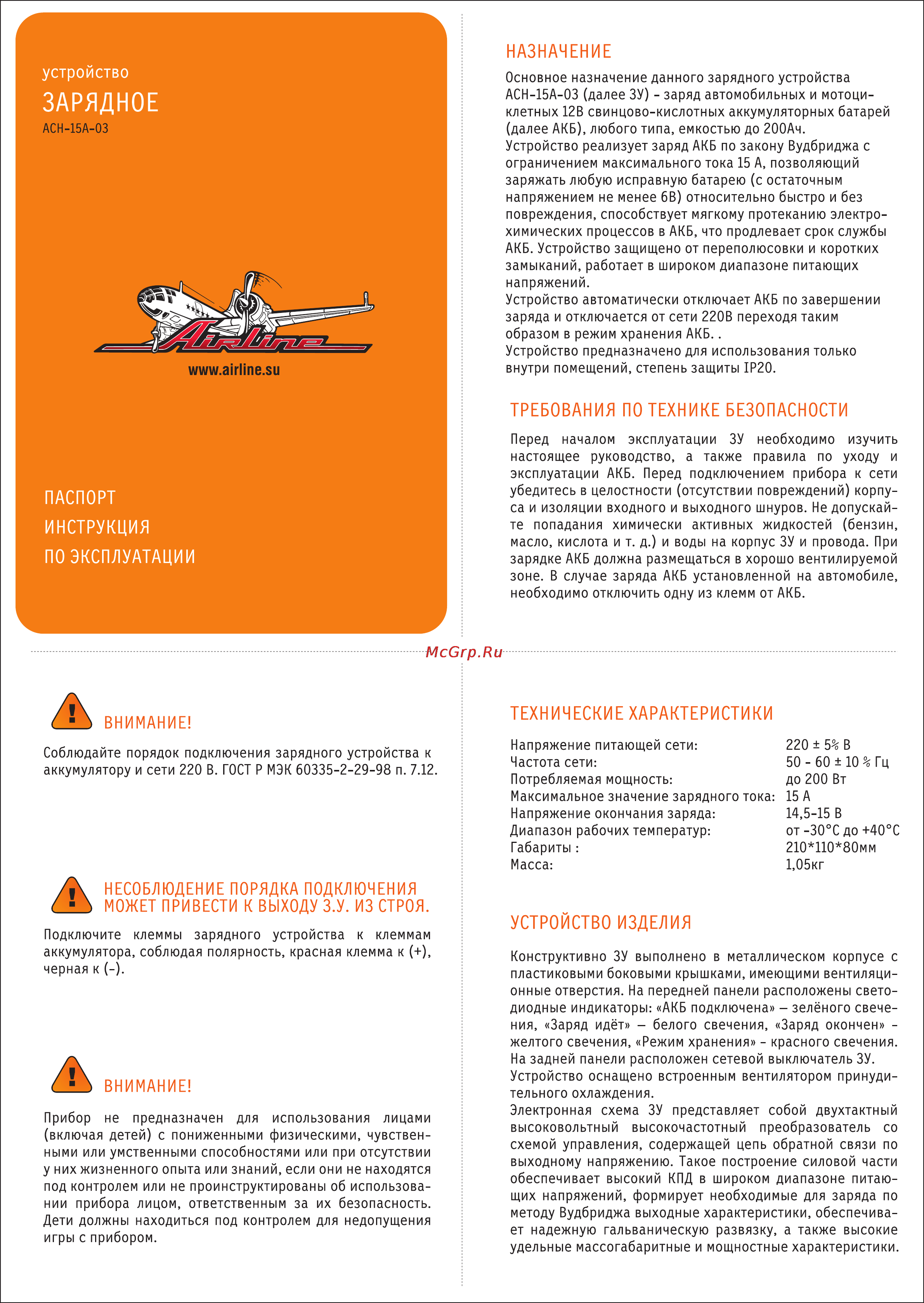

НАЗНАЧЕНИЕ устройство ЗАРЯДНОЕ www airline su Основное назначение данного зарядного устройства АСН 15А 03 далее ЗУ заряд автомобильных и мотоци клетных 12В свинцово кислотных аккумуляторных батарей далее АКБ любого типа емкостью до 200Ач Устройство реализует заряд АКБ по закону Вудбриджа с ограничением максимального тока 15 А позволяющий заряжать любую исправную батарею с остаточным напряжением не менее 6В относительно быстро и без повреждения способствует мягкому протеканию электро химических процессов в АКБ что продлевает срок службы АКБ Устройство защищено от переполюсовки и коротких замыканий работает в широком диапазоне питающих напряжений Устройство автоматически отключает АКБ по завершении заряда и отключается от сети 220В переходя таким образом в режим хранения АКБ Устройство предназначено для использования только внутри помещений степень защиты IР20 ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПАСПОРТ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВНИМАНИЕ Соблюдайте порядок подключения зарядного устройства к аккумулятору и сети 220 В ГОСТ Р МЭК 60335 2 29 98 п 7 12 Л НЕСОБЛЮДЕНИЕ ПОРЯДКА ПОДКЛЮЧЕНИЯ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ З У ИЗ СТРОЯ Подключите клеммы зарядного устройства к клеммам аккумулятора соблюдая полярность красная клемма к черная к ВНИМАНИЕ Прибор не предназначен для использования лицами включая детей с пониженными физическими чувствен ными или умственными способностями или при отсутствии у них жизненного опыта или знаний если они не находятся под контролем или не проинструктированы об использова нии прибора лицом ответственным за их безопасность Дети должны находиться под контролем для недопущения игры с прибором Перед началом эксплуатации ЗУ необходимо изучить настоящее руководство а также правила по уходу и эксплуатации АКБ Перед подключением прибора к сети убедитесь в целостности отсутствии повреждений корпу са и изоляции входного и выходного шнуров Не допускай те попадания химически активных жидкостей бензин масло кислота и т д и воды на корпус ЗУ и провода При зарядке АКБ должна размещаться в хорошо вентилируемой зоне В случае заряда АКБ установленной на автомобиле необходимо отключить одну из клемм от АКБ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питающей сети Частота сети Потребляемая мощность Максимальное значение зарядного тока Напряжение окончания заряда Диапазон рабочих температур Габариты Масса 220 5 В 50 60 10 Гц до 200 Вт 15 А 14 5 15 В от 30 С до 40 С 210 110 80мм 1 05кг УСТРОЙСТВО ИЗДЕЛИЯ Конструктивно ЗУ выполнено в металлическом корпусе с пластиковыми боковыми крышками имеющими вентиляци онные отверстия На передней панели расположены свето диодные индикаторы АКБ подключена зелёного свече ния Заряд идёт белого свечения Заряд окончен желтого свечения Режим хранения красного свечения На задней панели расположен сетевой выключатель ЗУ Устройство оснащено встроенным вентилятором принуди тельного охлаждения Электронная схема ЗУ представляет собой двухтактный высоковольтный высокочастотный преобразователь со схемой управления содержащей цепь обратной связи по выходному напряжению Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питаю щих напряжений формирует необходимые для заряда по методу Вудбриджа выходные характеристики обеспечива ет надежную гальваническую развязку а также высокие удельные массогабаритные и мощностные характеристики
