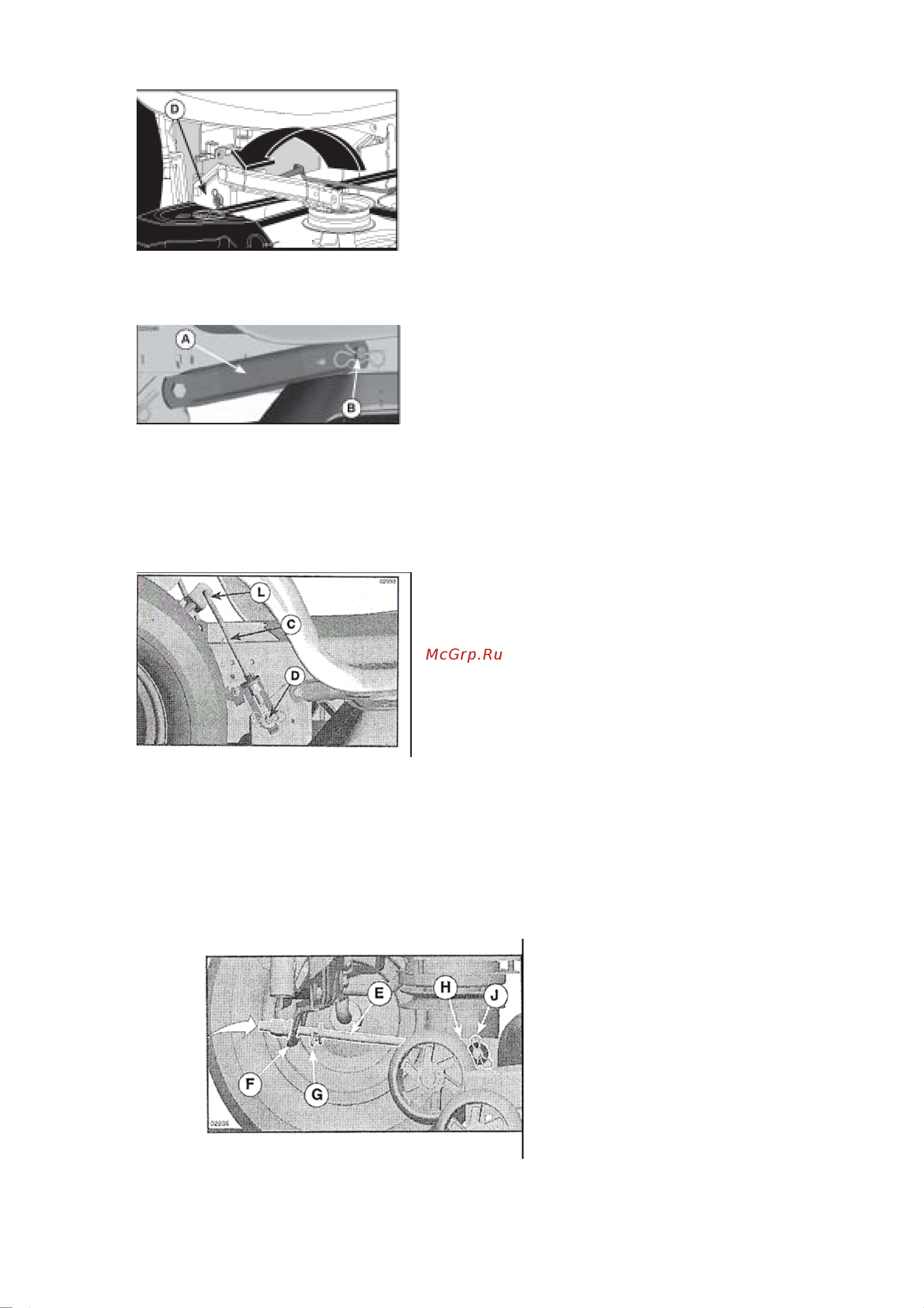

6. Прикрепите рычаги боковой подвески косилки к шасси. Разместите отверстие в пальце рычага
(В) на внешней стороне шасси тракторазакрепите с помощью шайбы и стопорной пружины.
7. Повторите аналогичную операцию на противоположной стороне трактора.
8. Крепление задних продольных тяг (С) – вставьте конец штока тяги в отверстие
расположенную на рычаге подвести трактора (L), потяните тягу вниз. Поднимите задний
угол косилки и разместите тягу в пазу, поверх заднего кронштейна косилки (D) – затяните
шайбой и стопорной пружиной.
9. Повторите аналогичную операцию на противоположной стороне трактора.
10. Поверните рулевое колесо таким образом, чтобы колеса стояли ровно.
11. Крепление передних тяг (Е) – работайте с левой стороны трактора. Вставьте конец тяги
в отверстие, расположенное на переднем кронштейне подвески тракторазакрепите с
помощью стопорной пружины (G) через отверстие в тяге, расположенной позади
кронштейна.
12. Вставьте другой конец тяги (Е) в отверстие на передней части кронштейна косилки (Н) -
затяните с помощью шайбы и стопорной пружины (J).
13. Снимите стержень натяжения ремня (К) с кронштейна фиксатора (L).
14. Установите ремень на шкив двигателя (М).
