ЭЛЕКТРОМОНТАЖ
Контакт
Цвет провода
на ТСУ
Место соединения
1
Желтый
Левый поворот
2 Свободный
3
Желто-
зелёный
Масса
4
Белый
Правый поворот
5 Свободный
6
Красный
Стоп-сигнал
7
Голубой
Габарит
ПОРЯДОК МОНТАЖА
Снять обшивку багажника.
Просверлить снизу автомобиля два отверстия Ø11 через
имеющиеся заводские отверстия.
Рассверлить их со стороны багажника до Ø 18 мм (только
верхнюю полку).
Установить ТСУ, закрепить болтами М10х80,
предварительно установив распорные втулки L=53 мм.
Снизу автомобиля, через два оставшихся отверстия в
уголке ТСУ, просверлить отверстия Ø 11 мм и рассверлить
их до Ø 18 мм со стороны багажника (только верхнюю
полку).
Установить распорные втулки L=53 мм и закрепить
согласно схеме.
Через отверстия заднего кронштейна просвелить 2
отверстия Ø 11 мм и закрепить ТСУ болтами М10х30.
Выполнить электромонтаж сигнализации.
Установку ТСУ рекомендуется производить
специалистами.
Производитель гарантирует, что данное изделие по используемым
материалам, применяемой технологии производства и другим показателям
соответствует образцам, прошедшим испытания на прочность и отвечает
общим техническим требованиям по ГОСТ Р 41.55-2005. Во избежание
возможных ошибок, перед установкой внимательно ознакомьтесь с
инструкцией по монтажу и возможностью применения данного ТСУ к
Вашему автомобилю.
Комплектность изделия
Балка ТСУ 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.

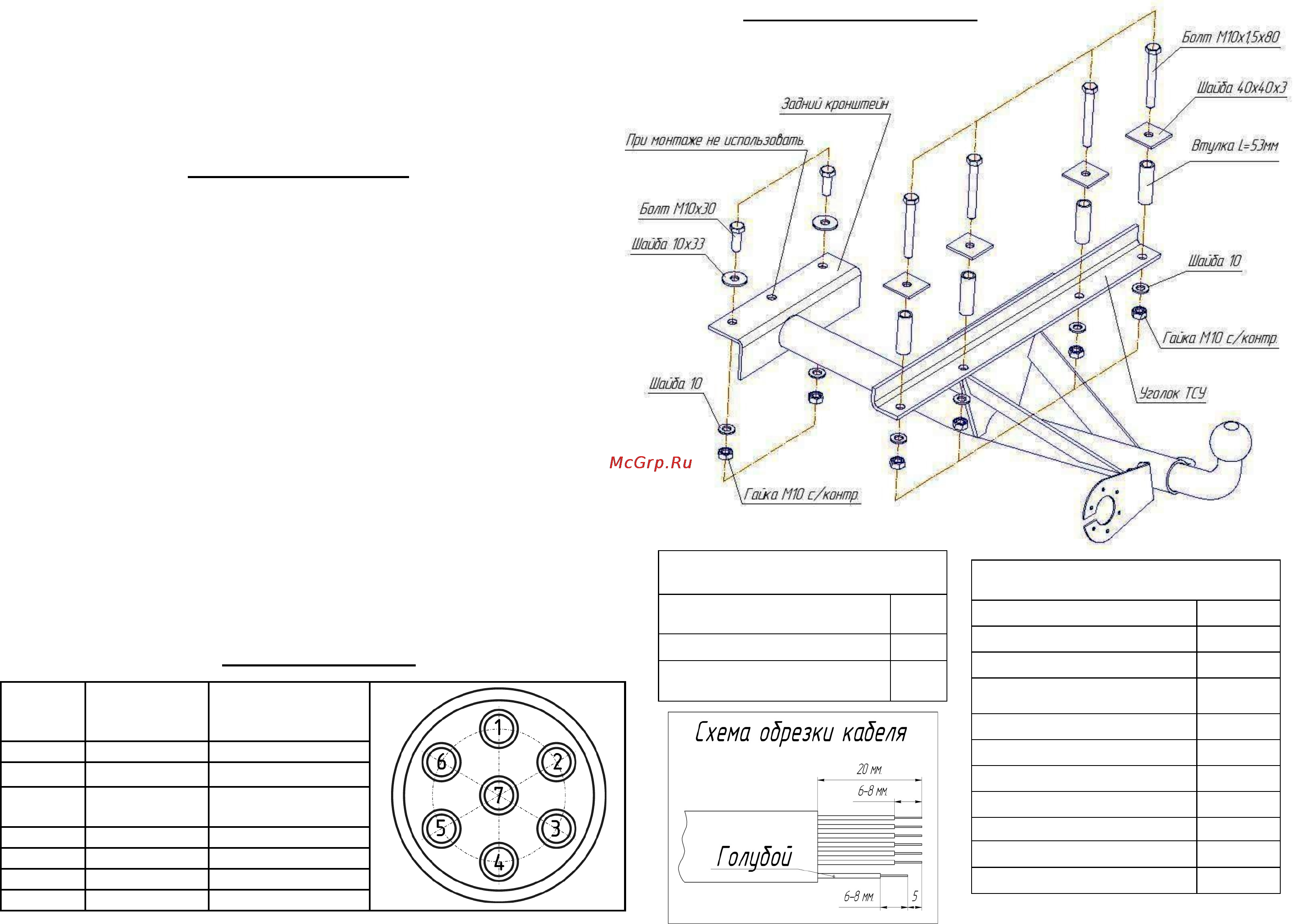

СХЕМА МОНТАЖА ТСУ
Коробка упаковочная
Болт М10х30 2 шт.
Болт М10х80 4 шт.
Гайка М10 с/контр. 6 шт.
Шайба 10 (увелич.) 2 шт.
Шайба 10 6 шт.
Шайба 10 40х40х3 4 шт.
Втулка L = 53 мм 4 шт.
Розетка в сборе 1 шт.
Жгут электропроводов 130 см 1 компл.
Защитный колпачек 1 шт.
Инструкция по монтажу 1 шт.
