JVC HR-J268EE [3/48] Основные подключения
![JVC HR-J268EE [3/48] Основные подключения](/views2/1016395/page3/bg3.png)
РУ 3
R
L
УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА
Подключите вилку сетевого
шнура к розетке электросети до
установки литиевой батарейки,
Z стр. 5

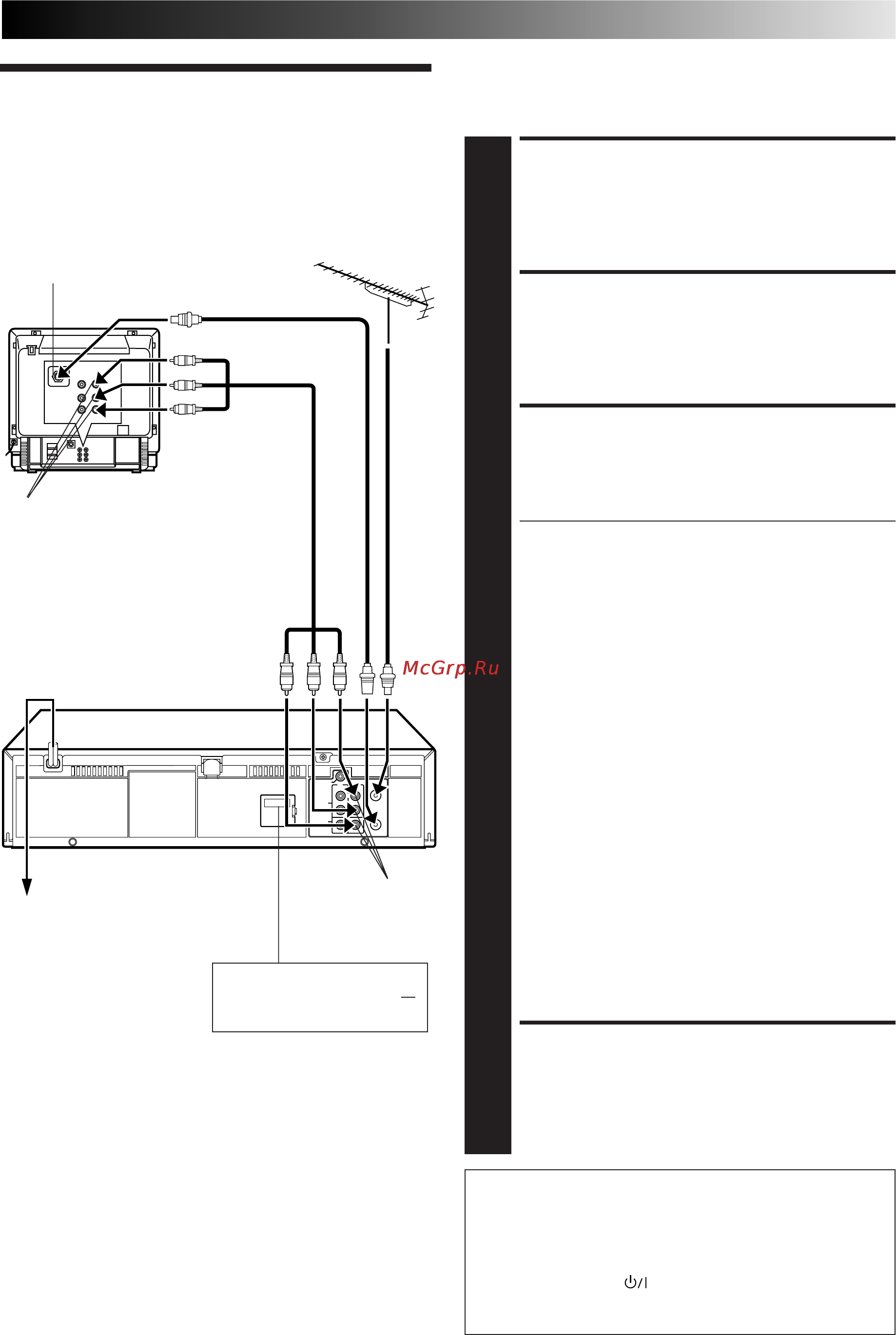

Основные
подключения
Шнур питания
Задняя панель
телевизора
Гнездо для
подключения антенны
Кабель
теле-
визионной
антенны
Крозетке
электросети
Радиочастотный (РЧ)
кабель (входит в комплект
поставки вашего
видеомагнитофона)
Выходные гнезда AUDIO
OUT (ВЫХОД ЗВУКОВОГО
СИГНАЛА)/VIDEO OUT
(ВЫХОД
ВИДЕОСИГНАЛА)
Кабель AV (АУДИО/
ВИДЕО) (не входит
в комплект
поставки вашего
видеомагнитофона)
Контакты
входа АV
ПРОВЕРЬТЕ КОМПЛЕКТНОСТЬ
ПОСТАВКИ
1
Убедитесь, что в упаковочной коробке имеются
все принадлежности, перечисленные в параграфе
“Технические характеристики” (Z стр. 46).
УСТАНОВИТЕ
ВИДЕОМАГНИТОФОН
2
Установите видеомагнитофон на неподвижной,
горизонтальной поверхности.
ПОДКЛЮЧИТЕ ВИДЕО-
МАГНИТОФОН К ТЕЛЕВИЗОРУ
3
Метод подключения видеомагнитофона к
телевизору зависит от типа вашего телевизора.
Подключение по РЧ
● Для подключения видеомагнитофона к теле-
визору, в котором нет входных контактов AV,
выполните описанные ниже операции.
a– Отсоедините от телевизора кабель теле-
визионной антенны.
б– Подсоедините кабель телевизионной
антенны к гнезду ANT. IN (ВХОД АНТЕННЫ),
которое расположено на задней панели
видеомагнитофона.
в– Соедините с помощью входящего в комплект
поставки видеомагнитофона радиочастотного
(РЧ) кабеля выходной разъем RF OUT (РЧ
ВЫХОД), расложенный на задней панели
магнитофона, с входом антенны телевизора.
Подключение через контакты AV (АУДИО/ВИДЕО)
● Для подключения видеомагнитофона к теле-
визору, в котором имеются входные контакты AV,
выполните описанные ниже операции.
a– Выполните подключения антенны,
видеомагнитофона и телевизора, как это
описано выше для подключения по
РЧ
.
б– Соедините с помощью кабеля AV (не входит в
комплект поставки вашего видеомагнито-
фона) разъемы AUDIO OUT (ВЫХОД ЗВУКО-
ВОГО СИГНАЛА) и VIDEO OUT (ВЫХОД
ВИДЕОСИГНАЛА), расположенные на задней
панели видеомагнитофона, с входными
контактами AV-IN телевизора.
ПОДКЛЮЧИТЕ ВИДЕО-
МАГНИТОФОН К ЭЛЕКТРОСЕТИ
4
Вставьте вилку шнура питания видеомагнитофона
в розетку электросети.
Очень важно, чтобы для вашего видеомагнитофона были
правильно выполнены все подключения. Описанные ниже
операции должны быть выполнены до начала эксплуa-
тации видеомагнитофона.
ВНИМАНИЕ
После выполнения всех необходимых соединений
перейдите к параграфу “Установка канала Video” на
стр. 4, а затем выполните операции, описанные в
параграфе “Автоматическая установка” на стр. 6; не
нажимайте кнопку на ПДУ для включения питания
видеомагнитофона перед тем как вы запустите
операцию автоматической установки.
Задняя панель
видеомагнитофона
