5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые эл. удлинители
должны соответствовать техническим харак-
теристикам.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на заводской табличке двигателя.
Установленное пользователем защитное
устройство должно быть рассчитано на 16 А.
Подключения и ремонт электрического
оборудования разрешается
проводить только
квалифицированным электрикам.
При перегрузке двигатель отключается.
Время остывания составляет около 5 минут.
5.4. Подключение вытяжной установки
Перед вводом в эксплуатацию станок
должен быть подсоединен к вытяжной уста-
новке таким образом, чтобы при включении
шлифовального станка автоматически вклю-
чалось вытяжное устройство.
Минимальная скорость воздуха на аспи-
рационных патрубках должна составлять 20
м/сек.
Вытяжные шланги должны соответство-
вать качеству “тяжело воспламеняемые” и
соединены с заземлением станка.
5.5. Ввод в эксплуатацию
Станок можно включить нажатием зеленой
кнопки; нажатием красной кнопки станок
может быть выключен.
Несколько раз ненадолго включите двига-
тель и проверьте движение ленты.
6. РАБОТА СТАНКА
6.1. Шлифование в горизонтальном по-
ложении
Установите шлифовальный узел в гори-
зонтальное положение. Снимите боковой
стол и закройте кожух шкива. Установите
упор
для заготовки (C) Рис. 6 и горизонталь-
ный упор (A) с помощью грибковых руко-
яток (B).

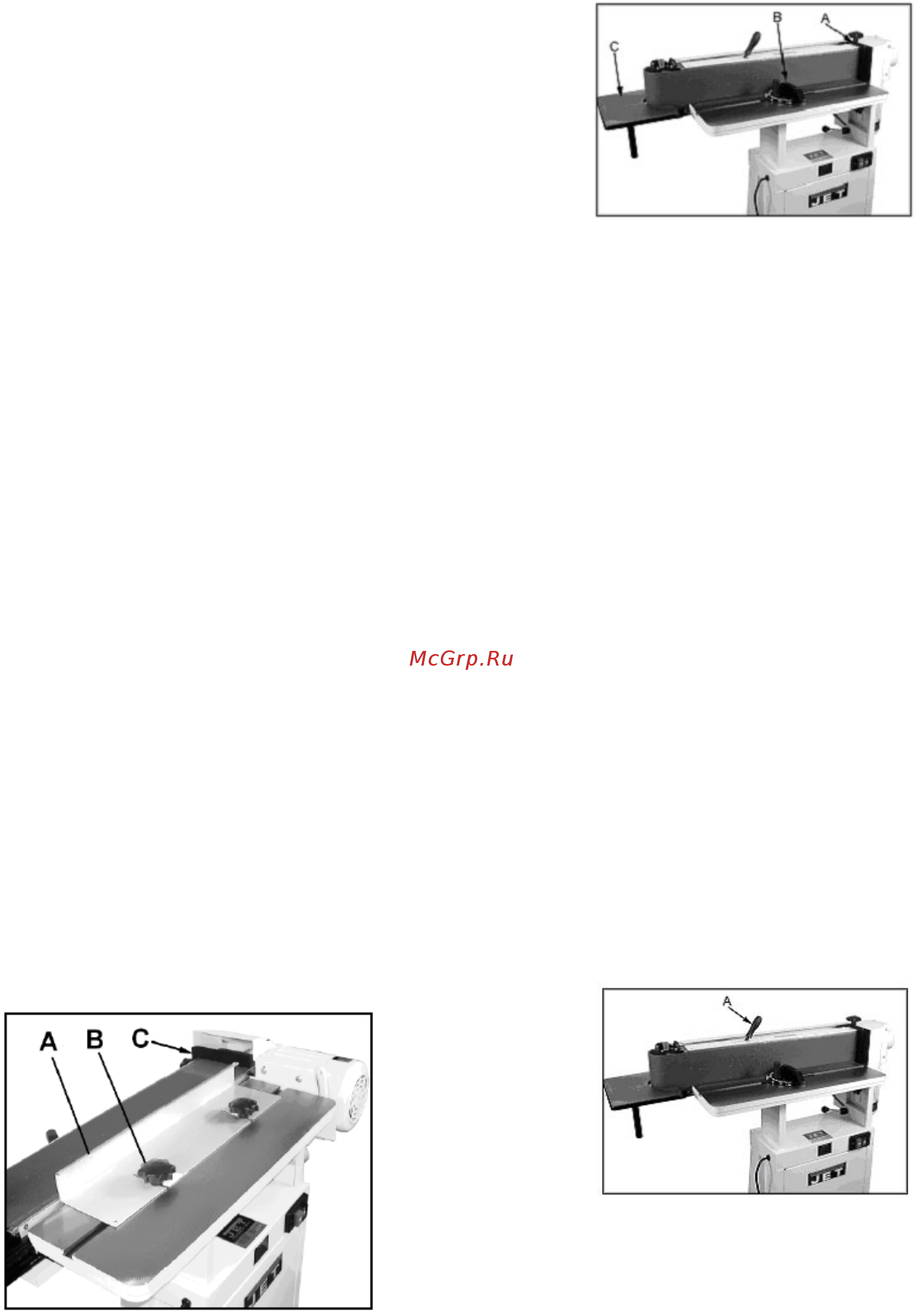

Рис. 6
6.2. Вертикальное шлифование
Установите шлифовальный узел в верти-
кальное положение.
Снимите при необходимости боковой стол
(С) рис. 7 и поставьте защитный кожух шки-
ва. Установите упор для заготовки (А) рис. 7.
Рис. 7
Угол шлифования можно выбрать, для ус-
тановки угла 90° используйте калиброван-
ный угольник. Можно установить упор для
шлифования под углом (В). Стол регулирует-
ся по высоте (см. часть 7.5).
Совет: если установить стол под небольшим
углом, увеличивается площадь использова-
ния шлифовальной ленты и увеличивается
срок её службы.
6.3. Шлифование вогнутой поверхности
Снимите
защиту шкива шлифовальной
ленты. Установите боковой стол (С) рис. 7 в
рабочее положение.
После окончания шлифования вогнутой
поверхности снимите боковой стол и устано-
вите защиту шкива шлифовальной ленты.
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед проведением работ по наладке и
регулировке станка отключите станок от эл.
сети.
После работ по
наладке проверяйте сво-
бодное движение шлифовальной ленты.
7.1 Замена шлифовальной ленты
Отключите станок от эл. сети. Установите
консоль в вертикальное положение.
Рис. 8
Снять защитный кожух абразивной ленты.
Ослабить натяжение ленты с помощью ру-
коятки (А) рис. 8.
Осторожно снять абразивную ленту.
Поставить новую ленту, при этом соблю-
дать указанное направление движения лен-
ты. Натянуть абразивную ленту. Опять уста-
новить защитные кожуха.
