6

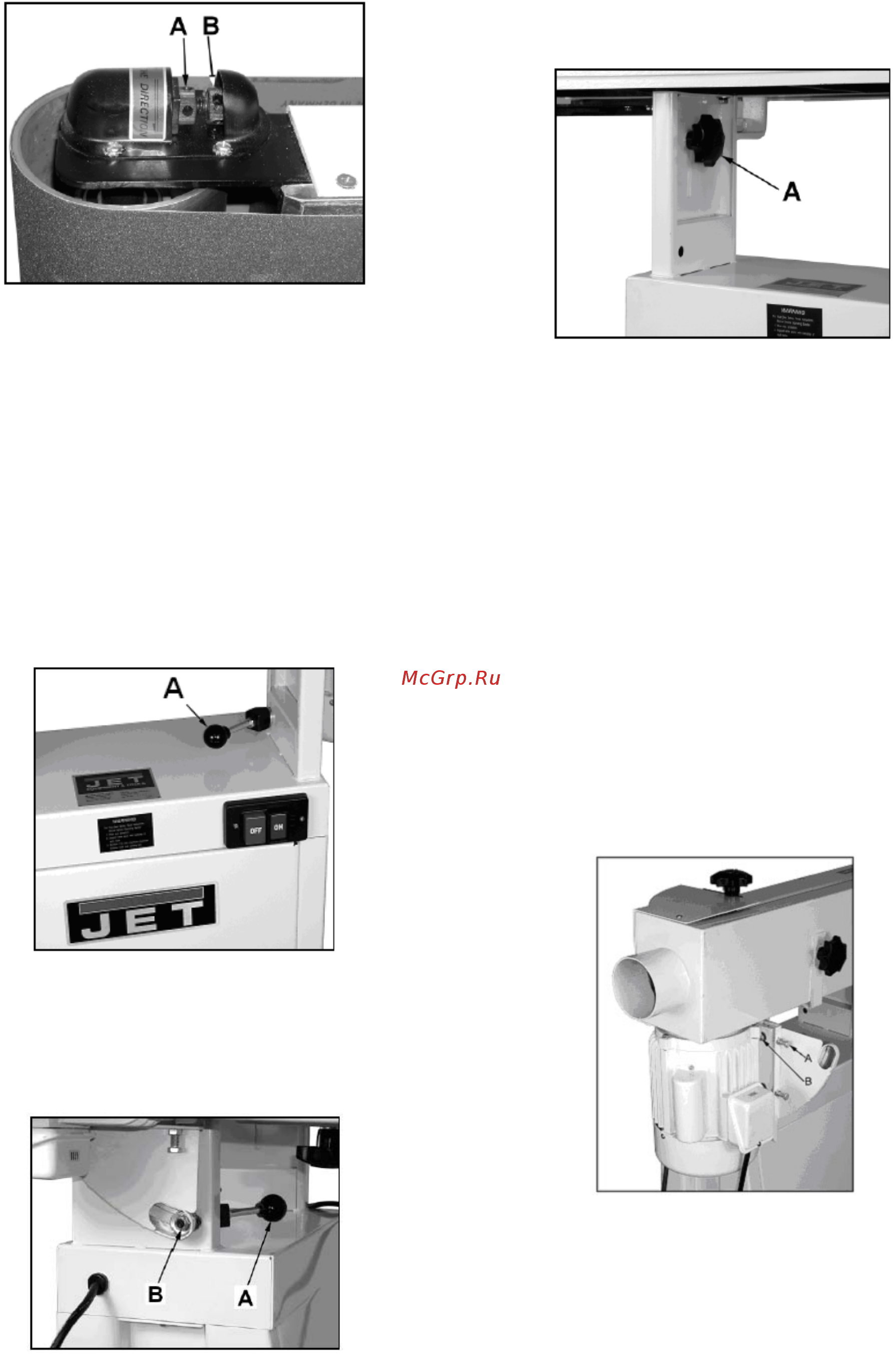

7.2. Регулировка движения ленты
Отключите станок от эл. питания. Толкни-
те рукой шлифовальную ленту по направле-
нию движения. Шлифовальная лента должна
двигаться на средней части шкива.
Рис. 9
Ослабьте контргайку (A) Рис. 9. Движение
ленты можно отрегулировать с помощью
микрометрического винта (B). Снова затяни-
те контргайку. Несколько раз на короткое
время запустите двигатель и проверьте дви-
жение ленты.
7.3. Регулировка угла наклона
Отключите станок от эл. питания. Ослабь-
те зажимную ручку (A) Рис. 10. Установите
консоль в вертикальное положение. Между
столом и шлифовальной
лентой должен быть
угол 90°, отрегулируйте и зафиксируйте 2
упорных винта (0°и 90°) на задней стороне
станка.
Рис. 10
7.4. Зажимная рукоятка наклона
Отключите станок от эл. питания. Зажим-
ная функция рукоятки (A, Рис. 11) регулиру-
ется. Для этого установлена самоконтрящая-
ся гайка (B).
Рис. 11
Шлифовальный узел должен быть прочно
закреплена в установленном положении.
7.5 Регулировка стола
Чтобы наиболее полноценно использовать
шлифовальную ленту, стол можно выстав-
лять по высоте. Отключите станок от
эл.питания.
Рис. 12
Ослабьте рукоятки (A) Рис. 12 и подними-
те стол на необходимую высоту.
Внимание:
Рабочий стол нельзя располагать ниже
шлифовальной ленты! Чтобы избежать
зажима заготовки и повреждения паль-
цев, стол должен быть расположен вы-
ше нижнего торца шлифовальной ленты
не менее чем на 2 мм. Высокая опас-
ность травм! Затягивайте рукоятки.
7.6. Установка
двигателя
Двигатель устанавливается на заводе. Не-
правильная регулировка может привести к
тому, что шлифовальная лента будет откло-
няться от своей траектории движения, это
нельзя исправить путём регулировки шлифо-
вальной ленты. Отключите станок от эл. пи-
тания.
Рис. 13
Если немного ослабить крепёжные винты
двигателя (B) Рис. 13, то с помощью регули-
ровочных винтов(A) можно изменить поло-
жение шкива и исправить движение ленты.
