РУ 3УКАЗАТЕЛЬ

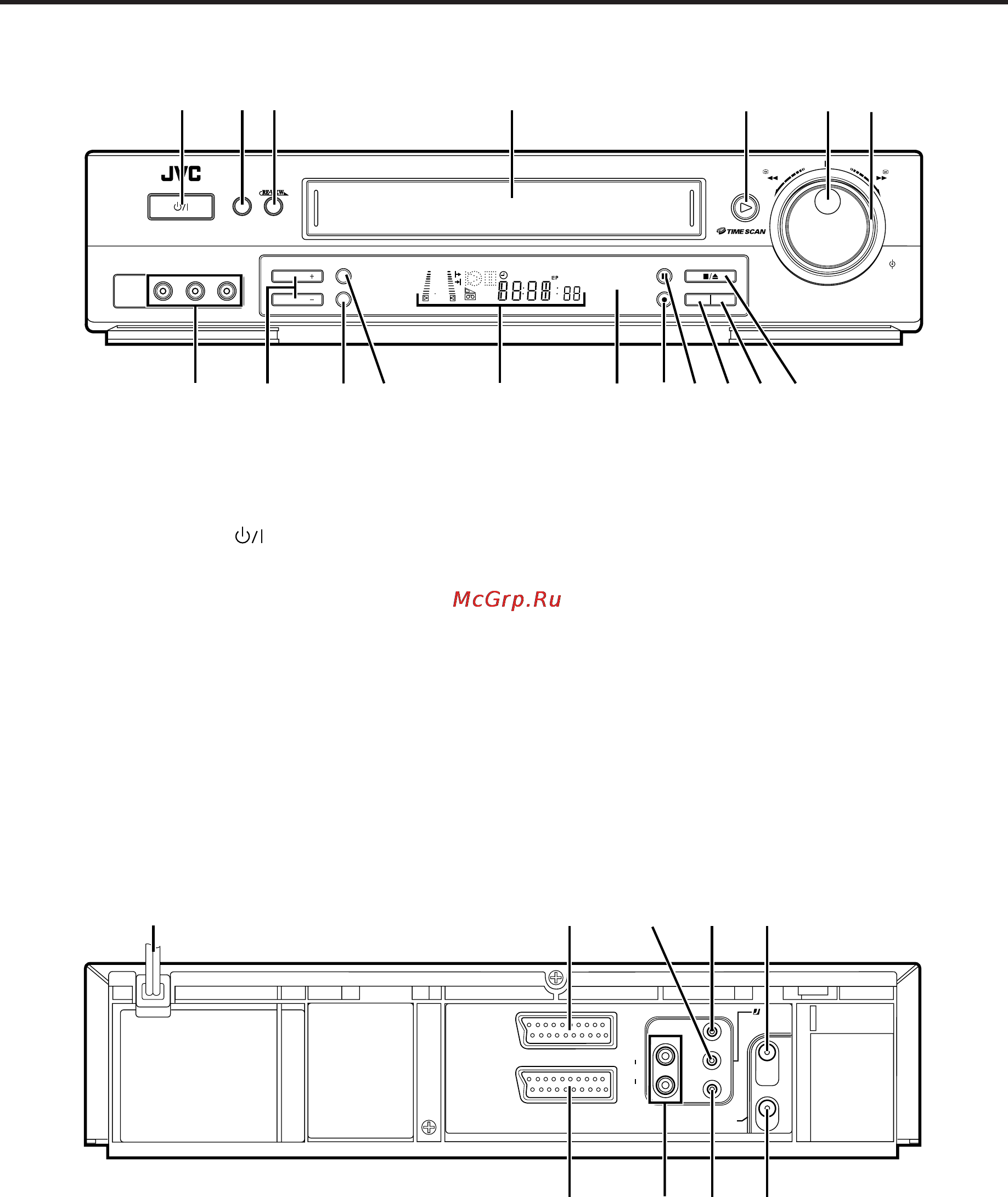

ВИД CПEPEДИ
REW
FF
SHUTTLE
SYNCHRO EDIT
TIMER
STANDBY/ON
VIDEO
(MONO)
L –AUDIO– R
REC LINK
TV PROG
TV PROG
REVIEW
SP
VPS/PDC
VCR
+
8
4
0
6
15dB
NORM
S
L
O
W
S
L
O
W
INSERT
A.DUB
JOG
1 2 3
$
*&^%9 !0
4
5 6
7
#
8
@
Если вы не используете разъемы, расположенные на
передней панели видеомагнитофона, наденьте на них
крышку для разъемов, которая поставляется в комплекте
видеомагнитофона
1 Кнопка STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
Z стр. 7
2 Кнопка TIMER АЙМЕР) Z стр. 19, 21
3 Кнопка REVIEW (ОЬЗОР) Z стр. 12
4 Кассетный отсек
5 Кнопка PLAY (ВОСПРОИЗВЕДЕНИЕ) Z стр. 10
6 Диск JOG Z стр. 11
7 Регулятор TIME SCAN SHUTTLE Z стр. 10, 11, 13
8 Входные разъемы VIDEO/AUDIO (ВИДЕО/
АУДИО)
Z стр. 27, 29
9 Кнопки TV PROG +/– (ТЕЛЕВИЗИОННАЯ
ПРОГРАММА +/–)
Z стр. 15
0 Кнопка REC LINK (ЛИНИЯ СВЯЗИ ЗАПИСИ)
Z стр. 22
! Кнопка SYNCHRO EDIT (СИНХРОННЫЙ
МОНТАЖ) Z стр. 30
@ Дисплей Z стр. 5
# Окошко приемника ИК-луча
$ Кнопка RECORD (ЗАПИСЬ) Z стр. 15
% Кнопка PAUSE (ПАУЗА) Z стр. 11
^ Кнопка INSERT (ВСТАВИТЬ) Z стр. 29
& Кнопка A. DUB [Audio Dubbing] (ПЕРЕЗАПИСЬ
ЗВУКА)
Z стр. 28
* Кнопка STOP/EJECT (СТОП/ИЗВЛЕЧЕНИЕ
КАССЕТЫ) Z стр. 10
6 Разъем AV2 IN/DECODER (ВХОД/ДЕКОДЕР AV2)
Z стр. 25, 31
7 Разъем AUDIO OUT (L/R) (ВЫХОД ЗВУКОВОГО
СИГНАЛА (ЛЕВЫЙ/ПРАВЫЙ))
8 Разъем дистанционного управления PAUSE
(ПАУЗА) Z стр. 27
9 Разъем RF OUT (ВЫХОД РЧ) Z стр. 6
1 Сетевой шнур Z стр. 6
2 Разъем AV1 IN/OUT (ВХОД/ВЫХОД AV1)
Z стр. 6, 25, 31
3 Контакт J [Разъем JLIP (Интерфейсный
протокол общего уровня)] Z стр. 30
4 Разъем SYNCHRO EDIT (СИНХРОННЫЙ
МОНТАЖ)
Z стр. 30
5 Разъем ANT. IN (ВХОД АНТЕННЫ) Z стр. 6
ВИД C3AДИ
AV1 IN/OUT
AV2 IN/DECODER
ANT. IN
PAUSE
RF OUT
R
L
AUDIO
OUT
JLIP
SYNCHRO EDIT
2 5
6
8 9
1
7
4
3
