ИБП Megaline
Руководство по эксплуатации
13

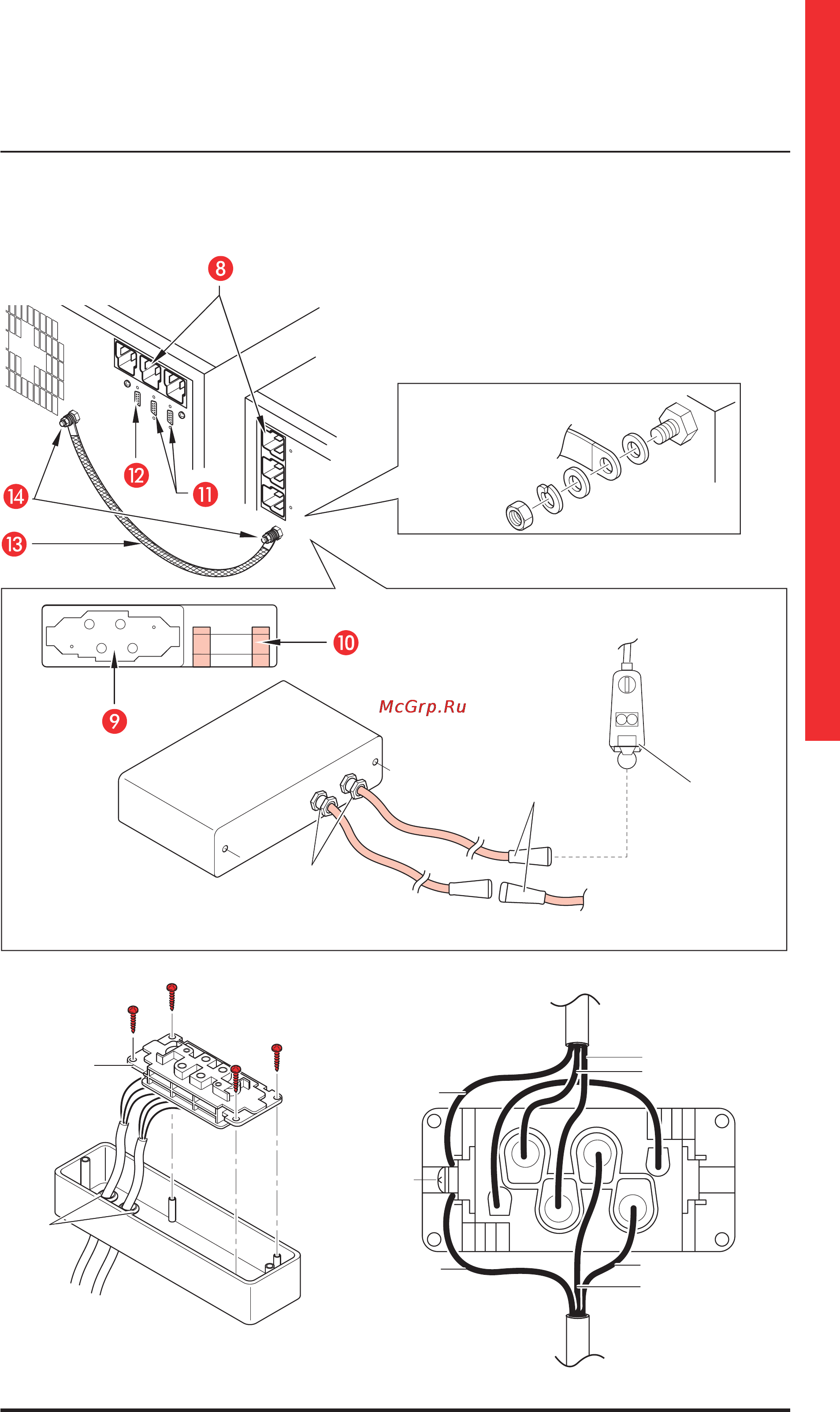

Кабинет инвертора
Подключение батареи
Латунная шайба
Латунная шайба
Гайка
Медный плетёный
провод
Батарейный
кабинет
Вход питания
(от электросети)
EEC 2P+E EEC
Стандартная вилка
Выход на нагрузки
(защищён с помощью ИБП)
EEC 2P + E EEC
Стандартная розетка
Кабельные зажимы
Для фиксации кабелей
заверните кабельные зажимы
по часовой стрелке
Гроверная шайба
2P+E EEC
Стандартная розетка
с выключателем и
предохранителями
(32 А)
Рис. 6.
Рис. 7.
Корпус
контактных
зажимов
двойного
кабинета.
Рис.8.
Контактные
зажимы
двойного
кабинета
Соединитель
Пластиковый
корпус
Кабельные
зажимы
Жёлто-зелёный
провод
Коричневый провод
Заземление
Зажим № 1: выход
нулевого проводника
Зажим № 3: выход
фазного проводника
Зажим № 2: вход
фазного проводника
Зажим № 4: вход
нулевого проводника
Синий провод
Жёлто-зелёный
провод
Коричневый провод
Синий провод
11
1 2
34
12
Соединитель
Пластиковый
корпус
Кабельные
зажимы
Жёлто-зелёный
провод
Коричневый провод
Заземление
Зажим № 1: выход
нулевого проводника
Зажим № 3: выход
фазного проводника
Зажим № 2: вход
фазного проводника
Зажим № 4: вход
нулевого проводника
Синий провод
Жёлто-зелёный
провод
Коричневый провод
Синий провод
11
1 2
34
12
