3.8. Подключение сварочного аппарата к генератору.
Данные модели аппаратов адаптированы для подключения к автономному источнику тока
(генератору). Для надежного функционирования сварочного аппарата и генератора мощность
генератора должна быть минимум в 1,5 раза (зависит от нагрузочной характеристики генератора)
большей потребляемой мощности сварочного аппарата.
4. Подготовка к началу работы
4.1. Перед началом работы
Установите сварочный аппарат на ровную твердую поверхность. Исследуйте провод питания,
сварочные кабели, зажим массы и держатель электрода на предмет повреждений. При обнаружении
дефектов, замените.
Перед началом сварочных работ, электроды необходимо прокалить (руководствуйтесь инструкцией к
электродам).
Рабочая зона должна быть свободна, ничто не должно мешать вам в процессе работы. Убедитесь,
что в рабочей зоне отсутствуют посторонние люди.
4.2. Подготовка свариваемых деталей
Надежно зафиксируйте свариваемые заготовки. Очистите место сварки от краски, ржавчины, масла.
Для этого воспользуйтесь кордщеткой.
В зависимости от способа соединения заготовок встык или внахлест, заготовки требуют
дополнительной подготовки, руководствуйтесь методическими указаниями по сварочному делу.
5. Принцип работы и начало эксплуатации
5.1. Установка сварочных кабелей.
Сварочные кабели оснащены кабельными разъемами, а аппарат – кабельными розетками 5 Рис 1,
отмеченными знаками «+» и «-» на лицевой панели аппарата. Удостоверьтесь, что аппарат отключен
от сети. Соедините разъем кабеля с розеткой аппарата и поверните по часовой стрелке до надежной
фиксации. Удостоверьтесь, что кабельные разъемы надежно закреплены в кабельных розетках,
периодически проверяйте надежность соединения, иначе возможно искрение и прогорание контактов.
Прямая полярность: электрод подключается к разъему «-», а обратный провод к «+». В этом случае
больше нагревается свариваемое изделие.
Обратная полярность: электрод подключается к разъему «+», а обратный провод к «-». В этом случае
больше нагревается электрод. Эту полярность применяют для сварки тонколистового металла.
Скорость плавления электрода выше на 10-40%.
Тем не менее, при подключении сварочных кабелей соблюдайте полярность, руководствуясь типом
применяемых электродов, видом сварочных работ (прихват или сварка), толщиной и типом металла.
Установите электрод в электрододержатель. Закрепите зажим массы на свариваемой заготовке как
можно ближе к месту сварки, предварительно зачистив место соединения.
5.2. Включение аппарата
Включите вилку провода питания аппарата в заземленную сеть 220 Вольт 50 Гц. Включите аппарат
клавишей на задней панели. Включится вентилятор охлаждения. На лицевой панели одновременно
загорятся зеленый и желтый светодиоды (рис 2). Выждите несколько секунд. Желтый светодиод
погаснет. Запрещено использовать аппарат пока желтый светодиод горит. Аппарат готов к
проведению сварочных работ. Если зеленый светодиод не загорелся, загорелся и не погас желтый
светодиод или не работает вентилятор - аппарат неисправен. Обратитесь в уполномоченный
сервисный центр.
5.3. Регулировка сварочного тока.
Сварочные аппараты оснащены рукояткой регулировки сварочного тока 4, расположенной на
передней Ток регулируется плавно.

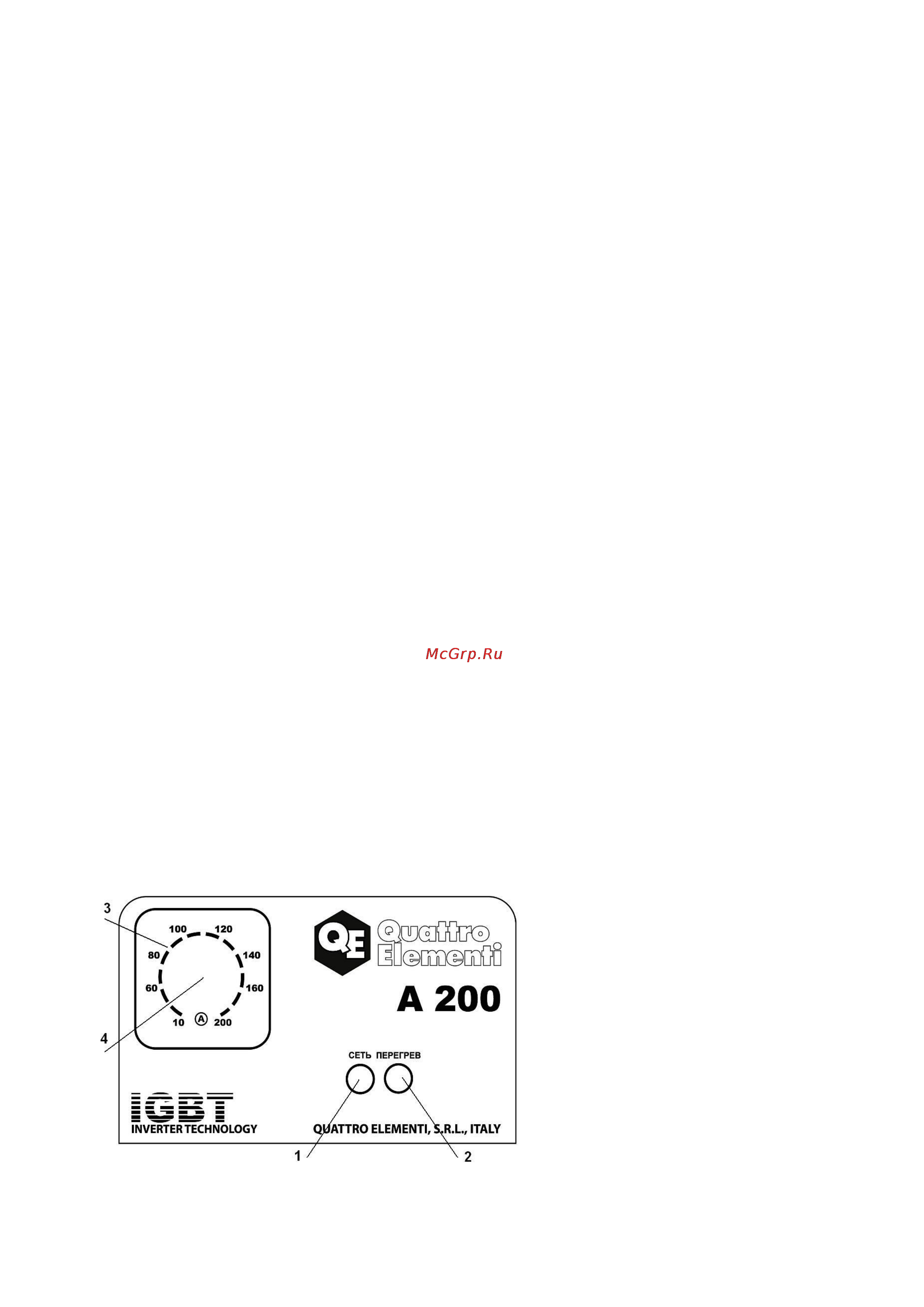

Передняя панель
1. Зеленый светодиод включения в
сеть
2. Желтый светодиод термозащиты
3. Шкала сварочного тока
4. Рукоятка регулировки сварочного
тока
При проведении сварочных работ
необходимо примерно выставить сварочный
ток по шкале 3, а затем, проведя пробный
сварочный шов, подрегулировать в сторону
увеличения или уменьшения.
Регулирование тока необходимо проводить
с учетом диаметра используемых
электродов, толщины и типа свариваемого
металла и пространственного положения шва.
Используя электроды большего диаметра и при сварке более толстых заготовок, необходимо
увеличивать значение выходного тока. Требуемое для работы значение сварочного тока зависит так
же от марки электрода, его качества и срока годности. Обращайте на это внимание. По общим
