Quattro Elementi E 170 CDi [2/9] Назначение общее описание и внешний вид

Уважаемый покупатель!

Мы благодарим Вас за выбор продукции торговой марки Quattro Elementi. Прежде, чем начать

пользоваться изделием, обязательно ознакомьтесь с данной инструкцией. Несоблюдение правил

эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда

здоровью и даже смерти пользователя.

Продукция торговой марки Quattro Elementi всесторонне проверена на заводе-изготовителе.

Приобретайте аппараты с запасом мощности и производительности. Как показала практика,

подавляющее большинство обращений в сервисный центр связано не с качеством техники, а

неправильным подключением, некачественными расходными материалами, несоответствием

напряжения в сети или неумелыми действиями пользователя.

1. Назначение, общее описание и внешний вид

Модели серии E Industrial Line представляют собой переносные однофазные и трехфазные

сварочные аппараты с источником питания инверторного типа, предназначенные для сварки на

постоянном токе плавящимися покрытыми электродами (MMA) диаметром от 1,6 мм до максимально

возможного для каждой модели, не плавящимися вольфрамовыми электродами в среде аргона (TIG)

и являются технически сложными изделиями.

Свариваемые металлы – низкоуглеродистая сталь, нержавеющая сталь и другие легированные

стали, чугун.

Цифровой дисплей позволяет особо точно контролировать сварочный ток и отображает

дополнительную сервисную информацию. Встроенный пульсер, накладывающий переменную

составляющую на сварочный ток, позволяет более точно контролировать сварочный процесс и

управлять степенью провара.

Инновационная схемотехника и элементная база ведущих производителей мира обеспечивают

сварочным инверторам Quattro Elementi длительный эксплуатационный период и высокую

надежность. Низкий вес, высокая выходная мощность и длительный рабочий цикл стали возможными

благодаря использованию быстродействующих биполярных (IGBT) транзисторов производства

компаний Fairchild Semiconductor (США) и Infineon Technologies (Германия). Высокопроизводительный

вентилятор и радиаторы охлаждения с высокой эффективностью рассеивания тепла обеспечивают

исключительную работоспособность при различных условиях эксплуатации. Специальная

лабиринтная система воздушных потоков снижает степень воздействия пыли на электронные платы

и повышает надежность аппарата.

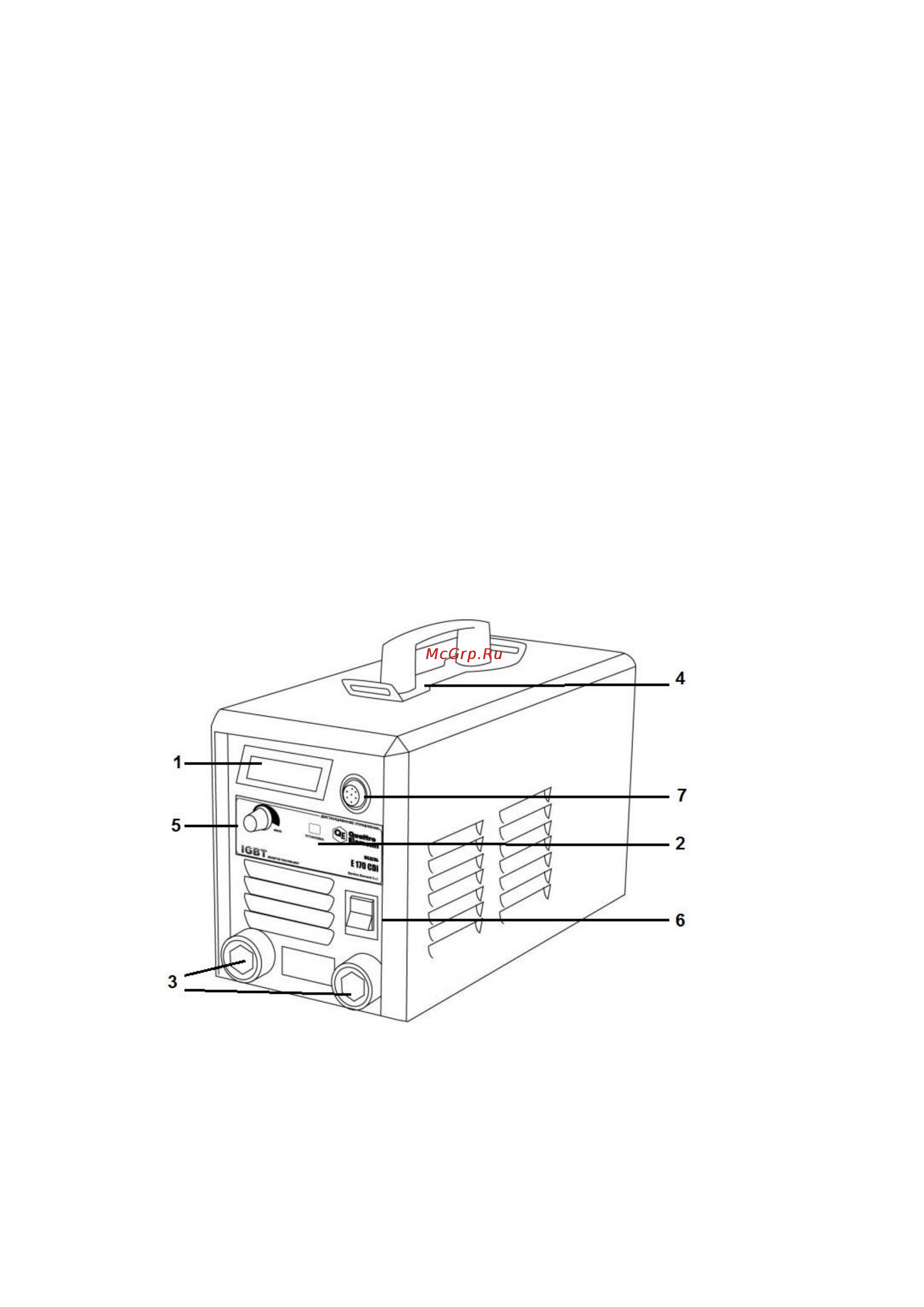

1. Цифровой дисплей 5. Регулятор

2. Кнопка переключения режимов 6. Выключатель питания

3. Кабельные розетки сварочных проводов. 7. Розетка для подключения ДУ

4. Крепление для ремня

2. Правила безопасности и общие положения.

Процесс сварки представляет опасность как для пользователя аппаратом, так и для окружающих.

Производитель и продавец не несут ответственности за травматизм, вызванный неправильным

пользованием аппаратом. Во время работы руководствуйтесь следующими правилами:

2.1. К работе с аппаратом допускаются лица, имеющие удостоверение электросварщика, прошедшие

обучение, инструктаж и проверку знаний требований электробезопасности, имеющие

квалификационную группу по электробезопасности не ниже II и имеющие соответствующее

удостоверение.
