- 9 -
В следующей таблице Вы найдете рекомендации по выбору диаметра электрода:
Средние показатели сварочного тока (Ампер)
Диаметр электрода (мм)
1,6
2,0
2,5
3,2
4,0
5,0
Электрод с рутиловым покрытием
30-50
40-70
50-100
90-140
130-200
190-250
Электрод с оснóвным (фтористо-
кальциевым) покрытием
50-75
60-100
70-120
110-160
160-220
210-260
Толщина свариваемого металла, мм
1,5 - 2,0
1,5 - 3,0
1,5 - 5,0
4,0 - 12
6,0 - 16
10 - 25

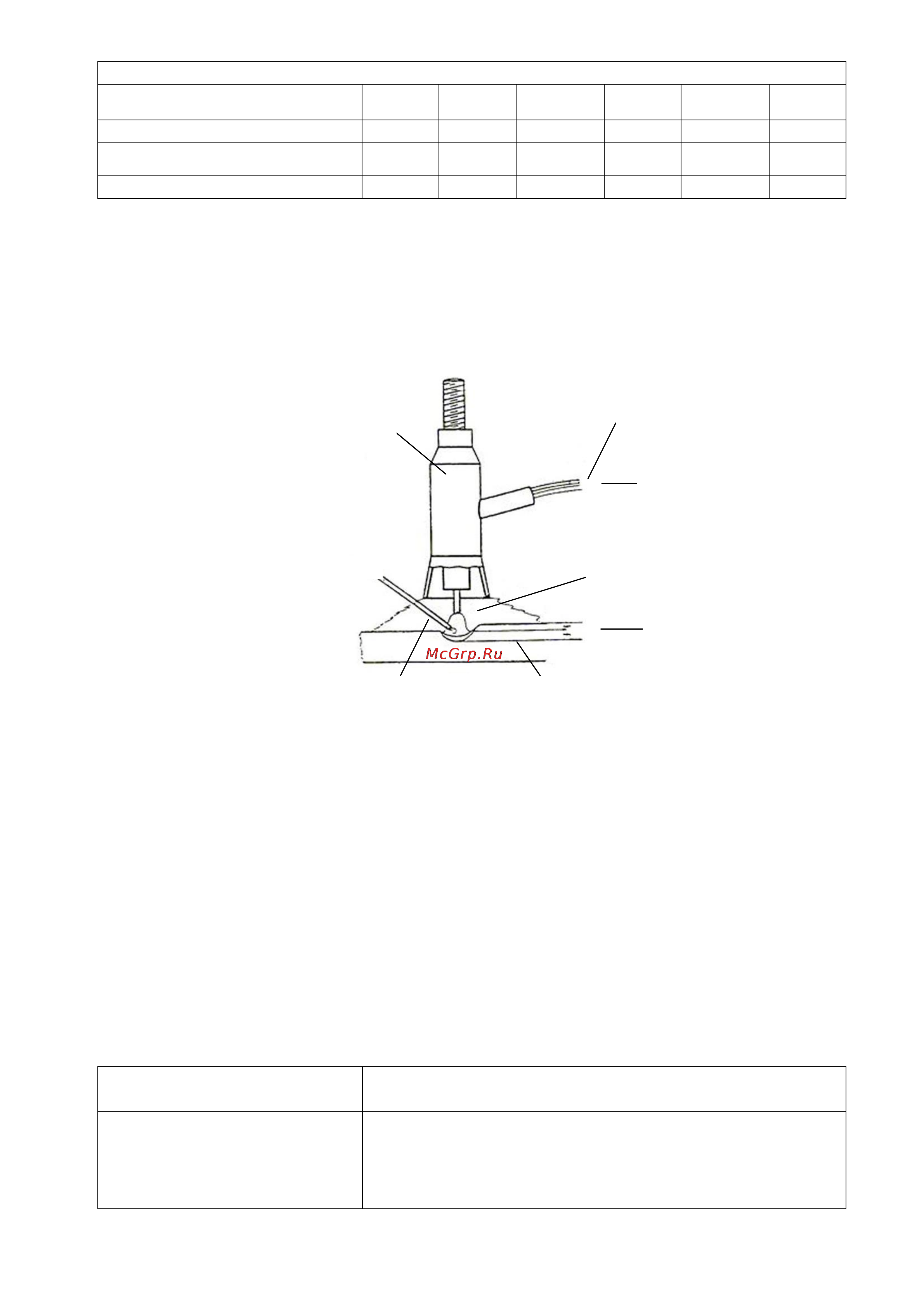

8. Рекомендации при аргонно-дуговой сварке (TIG)
8.1. Теория аргонно-дуговой сварки.
Сварка TIG представляет собой процесс плавления с использованием в качестве источника
нагревания электрической дуги, образуемой между неплавящимся вольфрамовым электродом и
основным металлом. Для сварки TIG обычно необходимо использовать инертный газ (обычно аргон),
который защищает сварочный шов от воздействия воздуха. Если используется наполнитель, то он
должен представлять собой присадочные прутки, подходящие для свариваемого материала (сталь,
нержавеющая сталь, медь и т.д.).
В режиме TIG возможно осуществление сварки во всех положениях: на поверхности, под углом, по
краю, в вертикальном положении и наверху. Более того, по сравнению с другими типами сварки,
сварное соединение обладает большей механической прочностью, устойчивостью к коррозии, а
ограниченный нагрев в рабочей зоне уменьшает риск деформации. Сварку можно проводить даже без
использования присадочного материала с гарантией получения аккуратного шва без примесей и
шлака.
8.2. Подготовка материала
Результаты работы сильно зависят от чистоты свариваемой детали. Перед очисткой необходимо
придать нужную форму краям свариваемых деталей. Наиболее подходящая форма “V” или “X”-
образная.
Стыки должны быть подготовлены так, чтобы обеспечивать хорошее проваривание.
После подготовки их необходимо очистить, снять следы масла растворителем, отшлифовать для
того, чтобы убрать неровности.
8.3. Выбор и подготовка электродов
Электроды должны выдерживать как можно большее значение тока без плавления, так как
расплавленный вольфрам ухудшает качество сварочного соединения. Вольфрам может
образовывать плотные вкрапления, которые снижают прочность сварного соединения.
Соответствие сварочного тока диаметру электрода.
электрод (мм)
Постоянный ток (A)
Отрицательный полюс
1.0
1.6
2.4
3.2
4,0
10-70
60-150
100-250
150-400
200-500
ЭЛЕКТРИЧЕСКИЙ ТОК
ИНЕРТНЫЙ ГАЗ
ВОЛЬФРАМОВЫЙ ЭЛЕКТРОД
НАГАР
ПРОПЛАВЛЕНИЕ
ЗОНА ПЛАВЛЕНИЯ
ОСНОВНОЙ МАТЕРИАЛ
ЗАЩИТНЫЙ ГАЗ
СВАРОЧНЫЙ ПИСТОЛЕТ
ПРИСАДОЧНЫЙ ПРУТОК
