DSL-2740U Беспроводной модем/маршрутизатор ADSL2+
с поддержкой 802.11n
Руководство пользователя
Настройка маршрутизатора
Для использования функции Ethernet WAN выполните перечисленные ниже действия.
1. Наведите указатель мыши на LAN-порт маршрутизатора, который будет
использоваться как WAN-порт, и в появившемся контекстном меню нажмите на строку
Сделать WAN'ом.
2. На открывшейся странице в раскрывающемся списке Тип Ethernet WAN выберите
необходимое значение.
• Одна служба на одно соединение — если необходимо привязать к
созданному Ethernet WAN-интерфейсу одно WAN-соединение.
• Режим VLAN MUX — если необходимо привязать к созданному Ethernet
WAN-интерфейсу одно или несколько тегированных VLAN-соединений или
несколько нетегированных соединений.
3. Нажмите ссылку Сохранить.
Если впоследствии Вам понадобится отключить LAN-порт от выделенной Ethernet-линии, на
странице Дополнительно / Группирование интерфейсов наведите указатель мыши на
порт, который используется как WAN-порт, и в появившемся контекстном меню нажмите на
строку По умолчанию. Затем нажмите кнопку Сохранить.
Для создания нового правила для группирования интерфейсов (группы интерфейсов)
нажмите кнопку Добавить группу (кнопка не отображается, если в системе не создано ни
одного WAN-соединения).

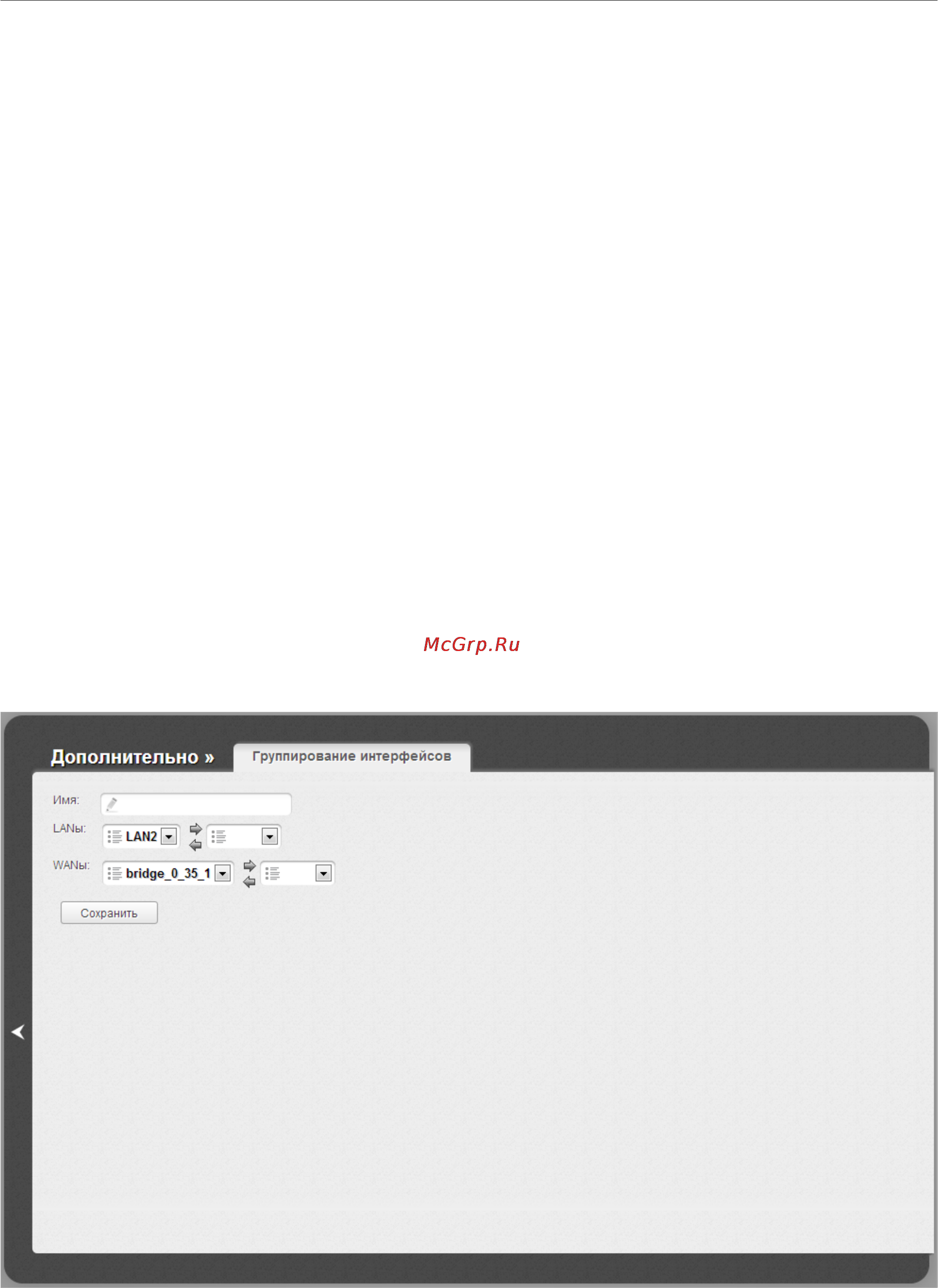

Рисунок 82. Страница добавления правила для группирования интерфейсов.
Страница 113 из 158
