DSL-2740U Беспроводной модем/маршрутизатор ADSL2+
с поддержкой 802.11n
Руководство пользователя
Обзор маршрутизатора
Боковая панель

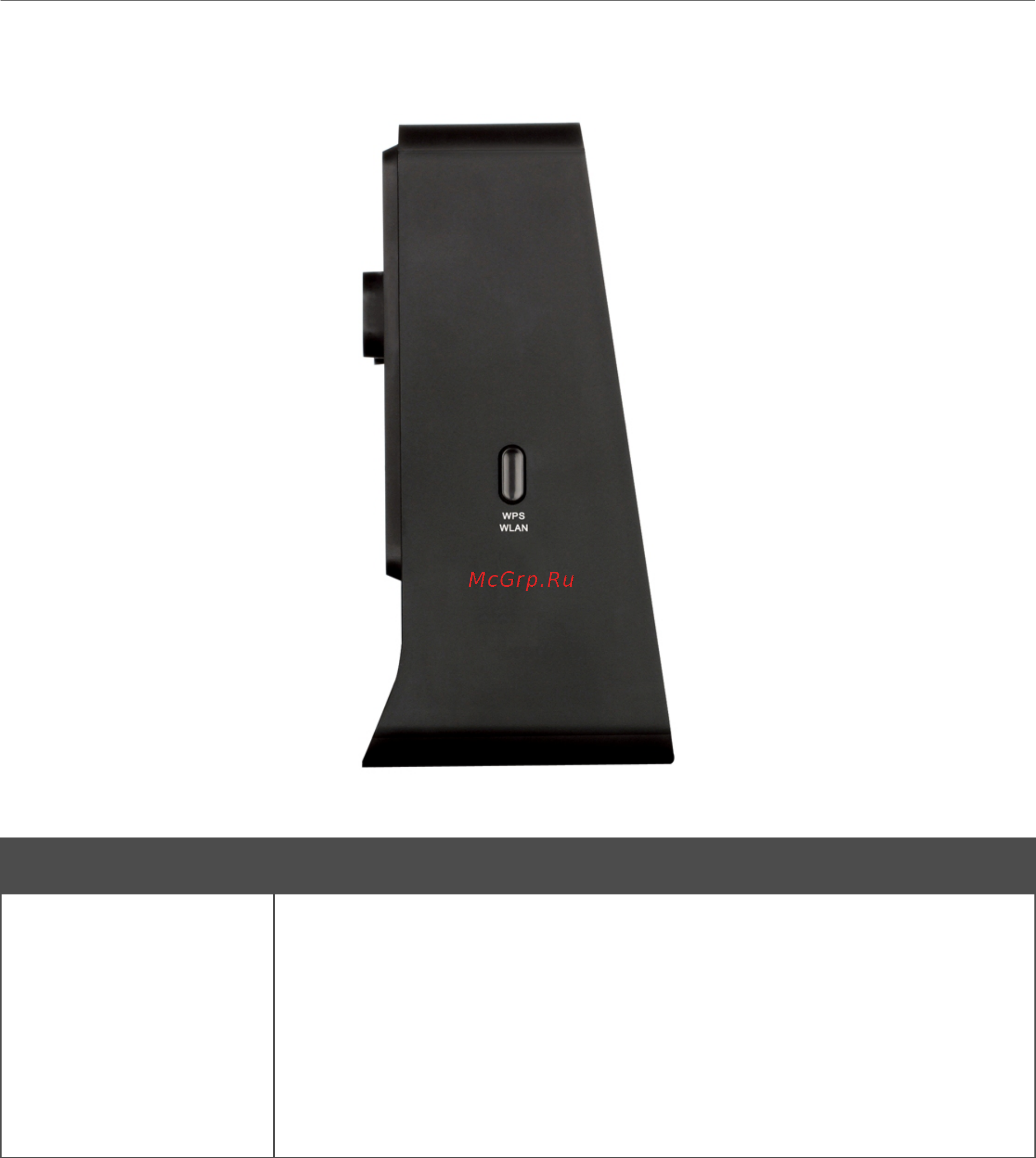

Рисунок 2. Вид боковой панели DSL-2740U.
Название Описание
WPS
WLAN
Кнопка для включения/выключения беспроводной сети и быстрого
добавления устройств в беспроводную локальную сеть маршрутизатора
(функция WPS).
Для включения/выключения беспроводной сети: при включенном
устройстве нажмите кнопку, удерживайте 5 секунд, затем отпустите.
Для использования функции WPS: при включенном устройстве нажмите
кнопку и сразу отпустите.
Страница 13 из 158
