DSL-2740U Беспроводной модем/маршрутизатор ADSL2+
с поддержкой 802.11n
Руководство пользователя
Настройка маршрутизатора

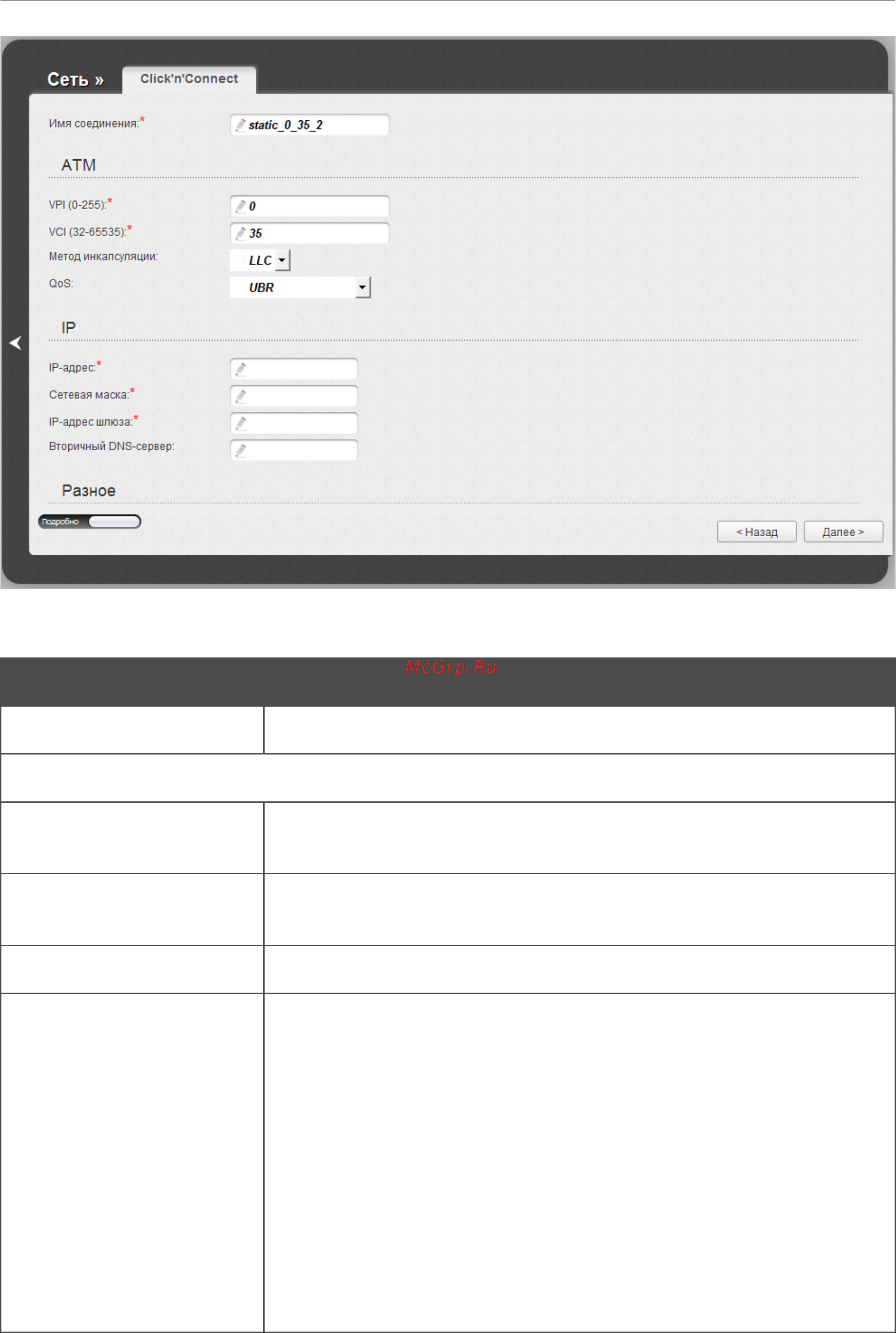

Рисунок 33. Настройка WAN-соединения типа Статический IP. Экспертный режим настроек.
Разделы ATM и IP.
Параметр Описание
Имя соединения Название соединения для удобной идентификации.
ATM
VPI
Идентификатор виртуального пути. Допустимые значения – от 0
до 250.
VCI
Идентификатор виртуального канала. Допустимые значения –
от 32 до 65535.
Метод инкапсуляции Выберите необходимое значение – LLC или VC.
QoS
Класс трафика для данного соединения.
UBR
(Unspecified Bit Rate – неопределенная скорость передачи
данных.) UBR используется для приложений, в работе которых
допустимы различные задержки и потери пакетов. Применение
UBR целесообразно для таких приложений, как передача текста,
данных или картинок, для обмена сообщениями,
распространения, поиска, а также для приложений с
удаленными терминалами.
UBR With PCR
