DSL-2740U Беспроводной модем/маршрутизатор ADSL2+
с поддержкой 802.11n
Руководство пользователя
Настройка маршрутизатора
Параметр Описание
Задайте необходимые значения.
VLAN
Разрешить создавать
много соединений на
этом порту
Установите флажок, чтобы разрешить маршрутизатору
использовать несколько нетегированных соединений.
Использовать VLAN
Установите флажок, чтобы разрешить маршрутизатору
использовать тегированные VLAN-соединения.
VLAN ID
Идентификатор VLAN (виртуальной локальной сети). Поле
отображается, если установлен флажок Использовать VLAN.
Приоритет VLAN
Метка приоритета для передаваемого типа трафика. Поле
отображается, если установлен флажок Использовать VLAN.

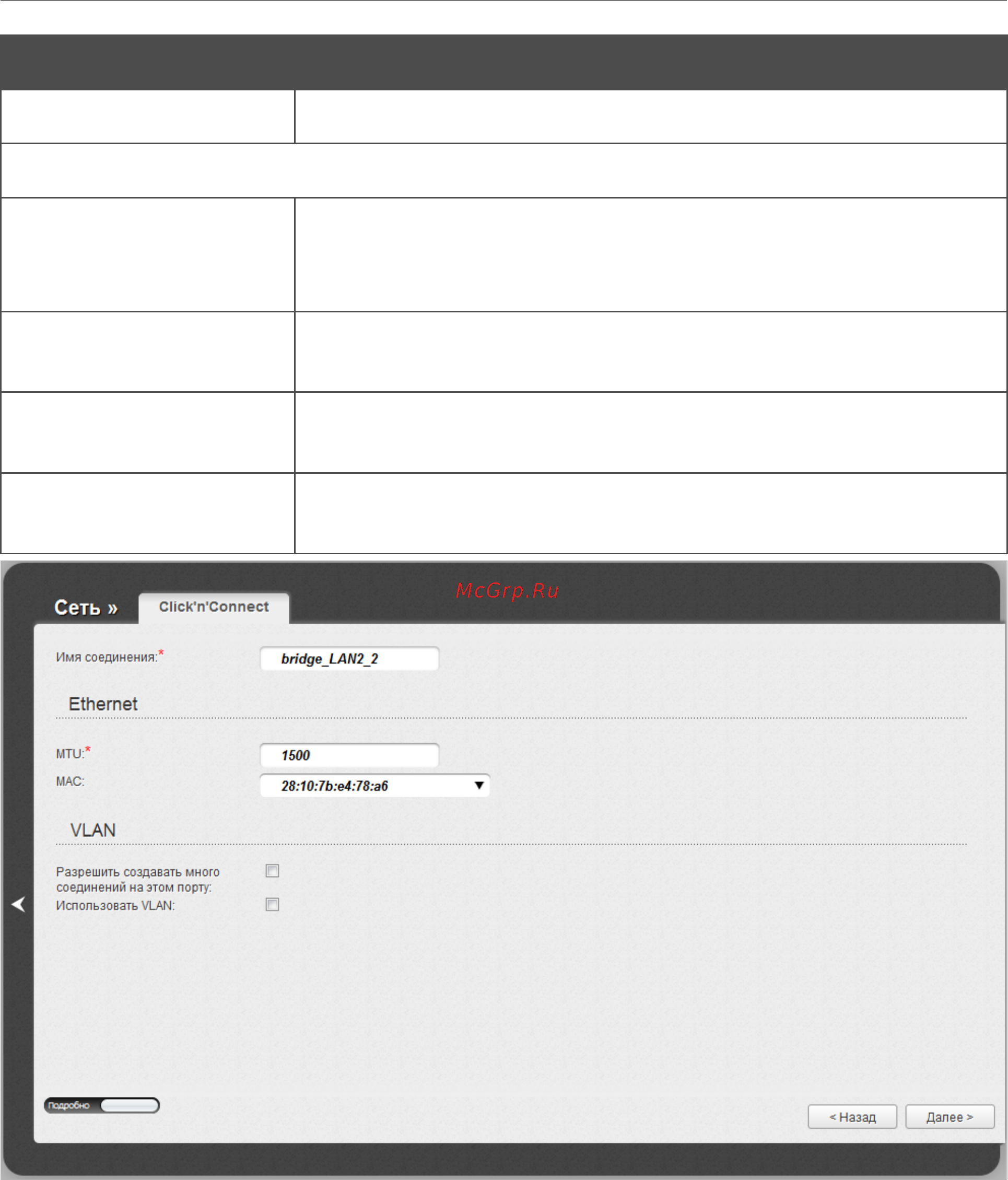

Рисунок 42. Настройка WAN-соединения типа Bridge. Экспертный режим настроек. Раздел
Ethernet.
Страница 62 из 158
