DIR-815 Беспроводной двухдиапазонный маршрутизатор
N600
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

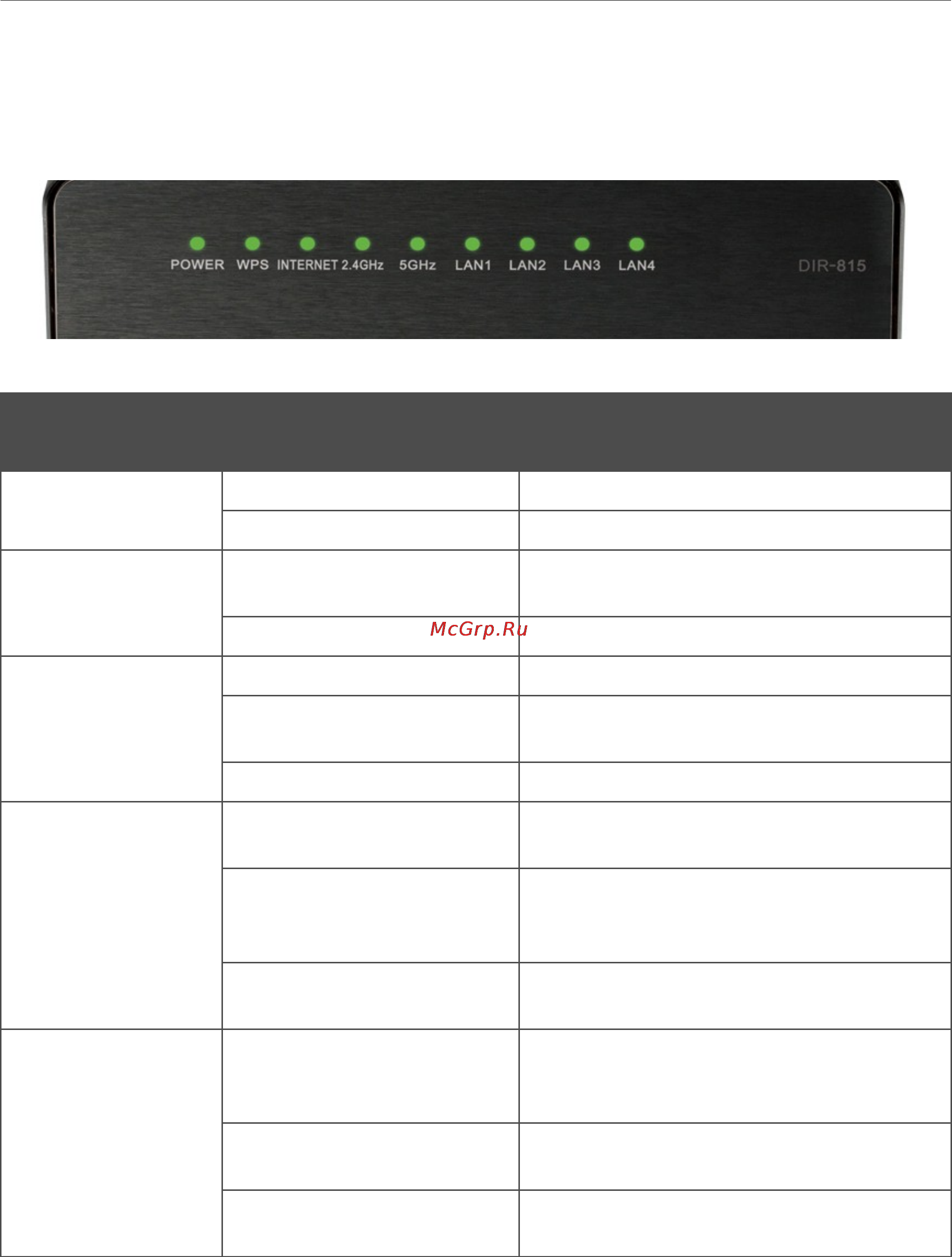

Рисунок 1. Вид передней панели DIR-815.
Светодиодный
индикатор
Режим Значение
POWER
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
WPS
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Не горит
Функция WPS не используется.
INTERNET
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
2.4GHz
5GHz
Горит постоянно (зеленый)
Беспроводная сеть соответствующего
диапазона включена.
Мигает (зеленый)
WLAN-интерфейс соответствующего
диапазона активен (трафик в одном из
направлений).
Не горит
Беспроводная сеть соответствующего
диапазона выключена.
LAN 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
Не горит
Кабель не подключен к
соответствующему порту.
Страница 11 из 182
