DIR-615 Беспроводной маршрутизатор с поддержкой 802.11n
(до 300 Мбит/с) с оптическим WAN-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Верхняя панель

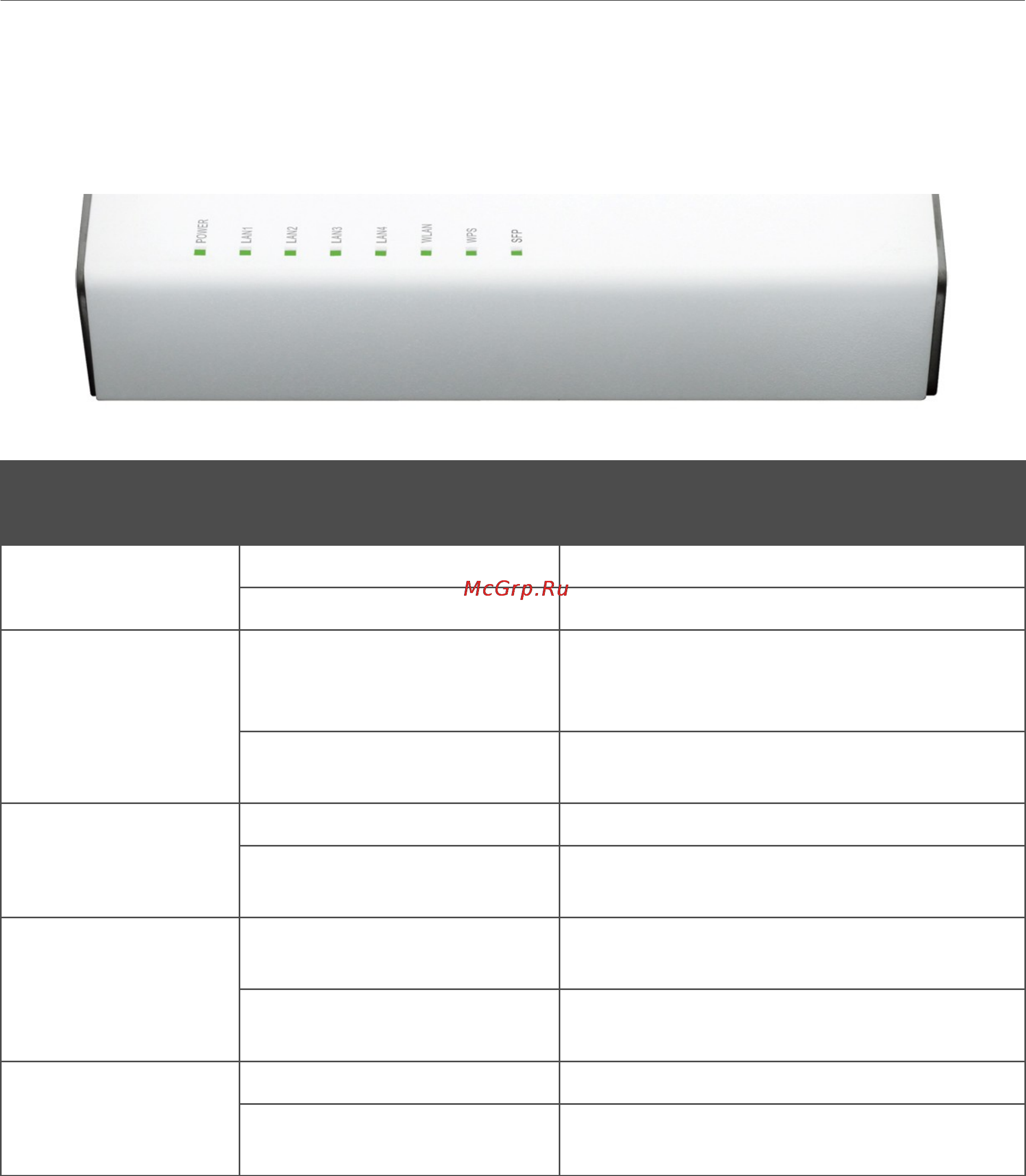

Рисунок 1. Вид передней панели DIR-615.
Светодиодный
индикатор
Режим Значение
POWER
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
LAN 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
WLAN
Горит постоянно (зеленый)
Беспроводная сеть включена.
Мигает (зеленый)
WLAN-интерфейс активен (трафик в
одном из направлений).
WPS
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Горит постоянно (зеленый)
Установлено соединение (горит в
течение нескольких минут).
SFP
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Страница 9 из 177
